Tuyau de descente carré

Carré, pratique, beau! Le système d’écoulement des eaux innovateur pour une architecture moderne.

+5
lire la suite

Information

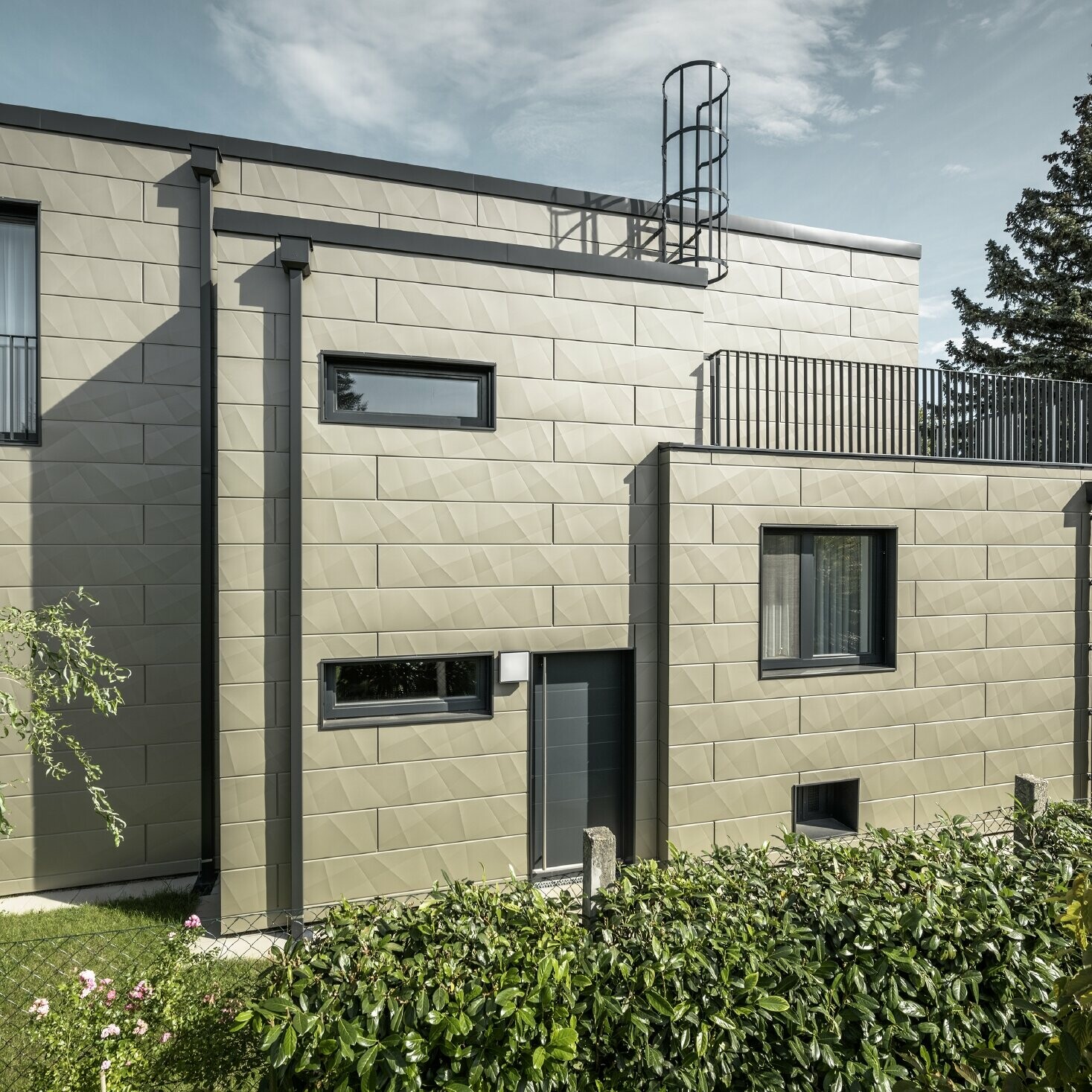

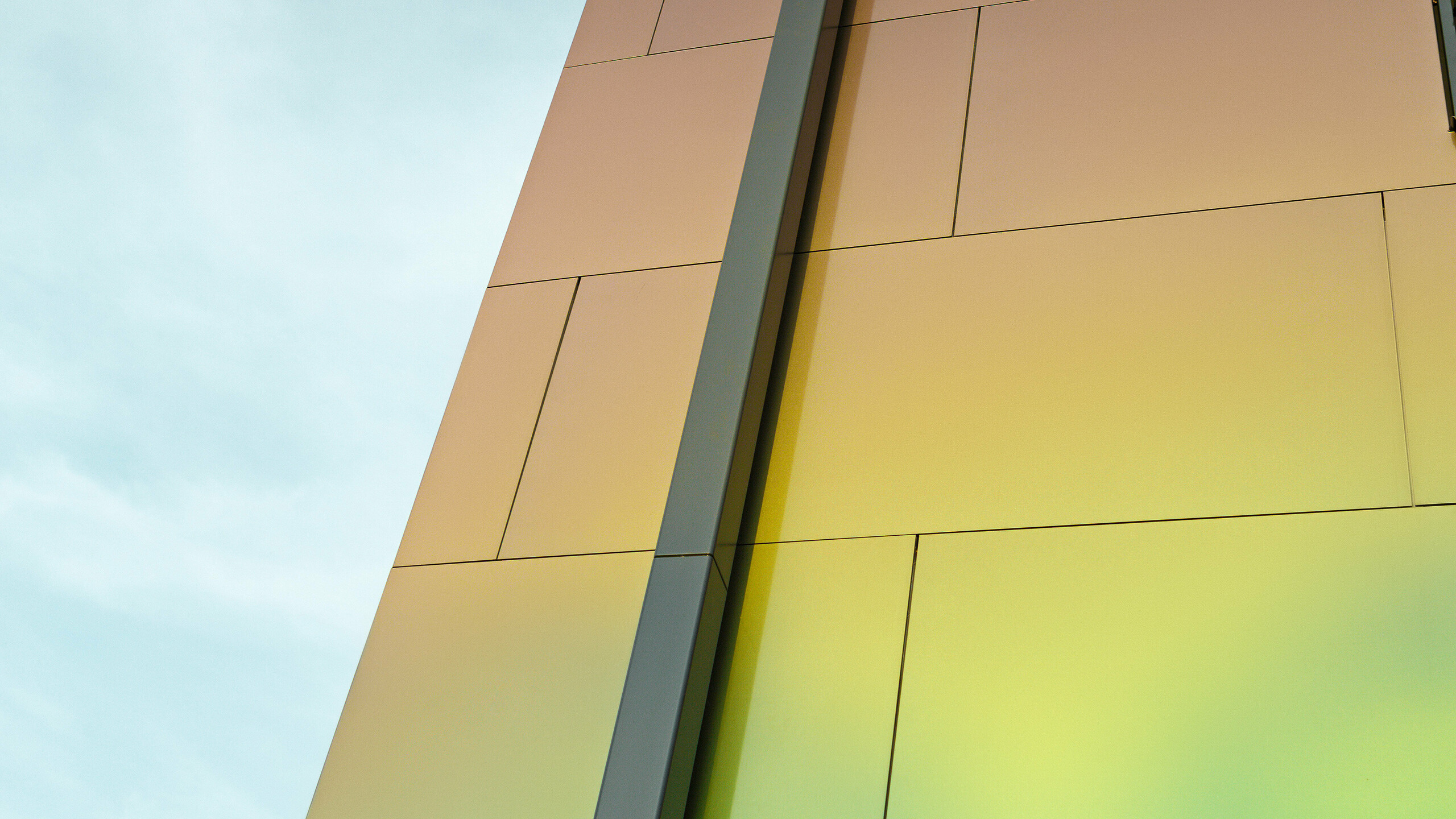

Le système carré complet en aluminium place de nouveaux jalons dans le domaine de l’écoulement des eaux. Son design réduit et élégant en fait le produit idéal pour les constructions modernes. Les produits innovants en aluminium sont robustes et attirent les regards. Grâce aux supports situés à l’arrière, les tuyaux de descente carrés s’intègrent parfaitement dans la façade, sans fixations visibles.

Le système d’écoulement des eaux PREFA se compose de 12 éléments : tuyaux de descente carrés adapté aux gouttières carrées, différents coudes à 72°, embranchement d’évacuation et boîte de raccordement avec manchon carré.

Aperçu de la couleur (9)

Le produit est disponible dans les couleurs suivantes

Couleur

Désignation

~ RAL

01 braun

P.10 brun

7013

P.10 anthracite

7016

P.10 noir

9005

P.10 gris souris

7005

P.10 blanc prefa

9002

P.10 brun noisette

8019

argent métallisé

9006

aluminium naturel

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 gris sombre

7043

1 Les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, chêne naturel, chêne gris, noyer foncé, gris quartz et aluminium naturel s’inspirent de coloris naturels et sont ainsi soumises à de légères variations, ce qui confère aux produits un caractère unique.

3 Des différences de couleur peuvent apparaître pour les couleurs métallisées.

Remarques

  • Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface. En outre, les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé et gris quartz sont inspirées de coloris naturels composés de plusieurs teintes.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

Détails techniques

Dimensions des tuyaux de descente carrés (en longueurs de 3 m et 1,5 m)

100 × 100 mm (carré) adapté aux gouttières carrées PREFA

Épaisseur du tuyau de descente carré

1,6 mm
Avec fixation traversante pour pince de fixation (faisant office de collier)

Conception et emploi

TEXTES POUR APPELS D’OFFRES

Accessoires

Tuyau de descente carré

□ 100/3.000 mm □ 100/1.500 mm □ 100/600 mm

Coude pour tuyau carré PREFA, 72°, long

□ 100 Dimensions : 1 000×196 mm (visible)

Coude pour tuyau carré PREFA, 72° court

□ 100 Dimensions : 196 × 196 mm (visible).

Boîte de raccordement carrée PREFA

□ 100

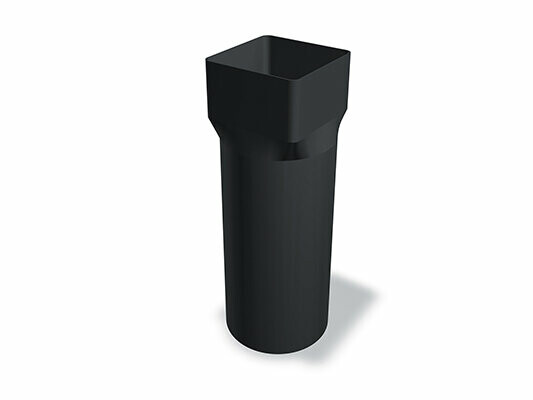

Manchon de raccordement carré PREFA

□ 100 – ⌀ 100 mm compatible tuyaux HT et canalisations souterraines (DN 110 mm) □ 100 – ⌀ 115 mm compatible tuyaux HT et canalisations souterraines (DN 125 mm)

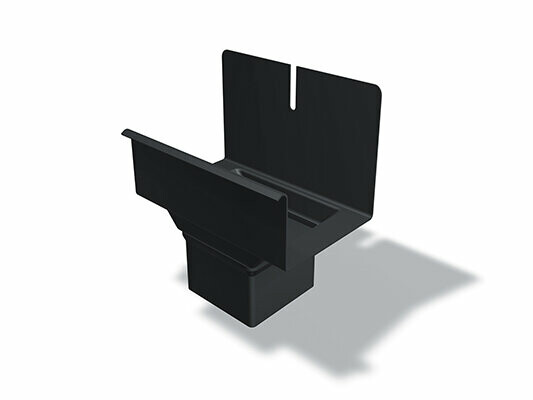

Naissance pour tuyau carré PREFA

333 mm/□ 100 400 mm/□ 100

Embranchement d'évacuation carré pour toit plat PREFA

□ 100 Pour tuyaux haute température (DN 110)

Dauphin pour tuyau carré PREFA avec porte de nettoyage

□ 100/1.500 mm

Joint en caoutchouc

⌀ 100 mm compatible tuyaux HT et canalisations souterraines (DN 110 mm)

Agrafe parafoudre pour tuyau carré

Avec clip en inox intégré pour câble parafoudre. Fournie avec clip de fixation. Pour la fixation de câbles parafoudre (⌀ 8-12 mm).

Clip de fixation pour tuyau carré

Fixation de tuyau de descente carré au moyen d’une tige filetée M10 sans goujon.
