Avantages du panneau de toiture FX.12 PREFA
Vaste choix de couleurs
disponibles dans de nombreuses couleurs standard
De nombreuses options de conception
2 formats (court et long) et un décalage variable pour un aspect irrégulier
Garantie de 40 ans
Vaste choix de couleurs
disponibles dans de nombreuses couleurs standard
De nombreuses options de conception
2 formats (court et long) et un décalage variable pour un aspect irrégulier
Garantie de 40 ans
Une esthétique unique & une extrême résistance
Les bordures irrégulières créent un jeu d’ombre et de lumière, tout en rigidifiant les panneaux.
Pose rapide
Peut être directement installé sur la sous-structure sans pattes.
Une esthétique unique & une extrême résistance
Les bordures irrégulières créent un jeu d’ombre et de lumière, tout en rigidifiant les panneaux.
Pose rapide
Peut être directement installé sur la sous-structure sans pattes.
Facilite la tâche des couvreurs.
En plus de l’aspect individuel, le FX.12 offre également de nombreux avantages pratiques au niveau de la réalisation – répondant ainsi à toutes les exigences modernes et traditionnelles des artisans couvreurs. Grâce à sa pose directe sur la bande adhésive intégrée, le FX.12 est extrêmement rapide à installer. De plus, grâce à son grand format, seuls quelques panneaux sont nécessaires pour couvrir 1 m² de toiture.
Le conseil de l’expert: La bande d’isolation acoustique rend le panneau de toiture FX.12 PREFA plus silencieux.
Les toitures en aluminium sont moins bruyantes qu'on ne le prétend. Les bruits sont perçus par chacun de manière différente. Afin de réduire les émissions sonores au maximum, le panneau de toiture FX.12 PREFA grand format est équipé d’une bande d’atténuation sonore (FD.TEC).
Nuancier du panneau de toiture FX.12 PREFA
La palette de couleurs du panneau de toiture FX.12 PREFA s'étend du rouge tuile classique aux nuances modernes de gris et de brun. Les couleurs standard PREFA suivantes sont disponibles pour votre toiture :
Aperçu de la couleur (11)
Couleur |
Désignation |
~ RAL |
|
P.10 brun |
7013 |
|
P.10 anthracite |
7016 |
|
P.10 noir |
9005 |
|
P.10 rouge tuile |
8004 |
|
P.10 rouge oxyde |
3009 |
|
P.10 vert mousse |
6005 |
|
P.10 gris souris |
7005 |
|
P.10 brun noisette |
8019 |
|
P.10 gris sombre |
7043 |
|
P.10 bronze Prefa |
7048 |
|
P.10 gris pierre |
7031 |
Remarques
- Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
- Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface. Par ailleurs, les couleurs de Siding PREFA P.10 gris pierre, P.10 brun sable, P.10 bronze Prefa, P.10 vert-de-gris, chêne naturel, gris quartz, noyer foncé et chêne gris sont inspirées de couleurs naturelles et résultent de la combinaison de différentes teintes.
- Bobines et feuilles aluminium naturel: La garantie ne s’applique pas aux éventuels changements d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
- Des différences de couleur peuvent apparaître pour les couleurs métallisées.
- Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.
Laissez-vous inspirer par des exemples de bâtiments.

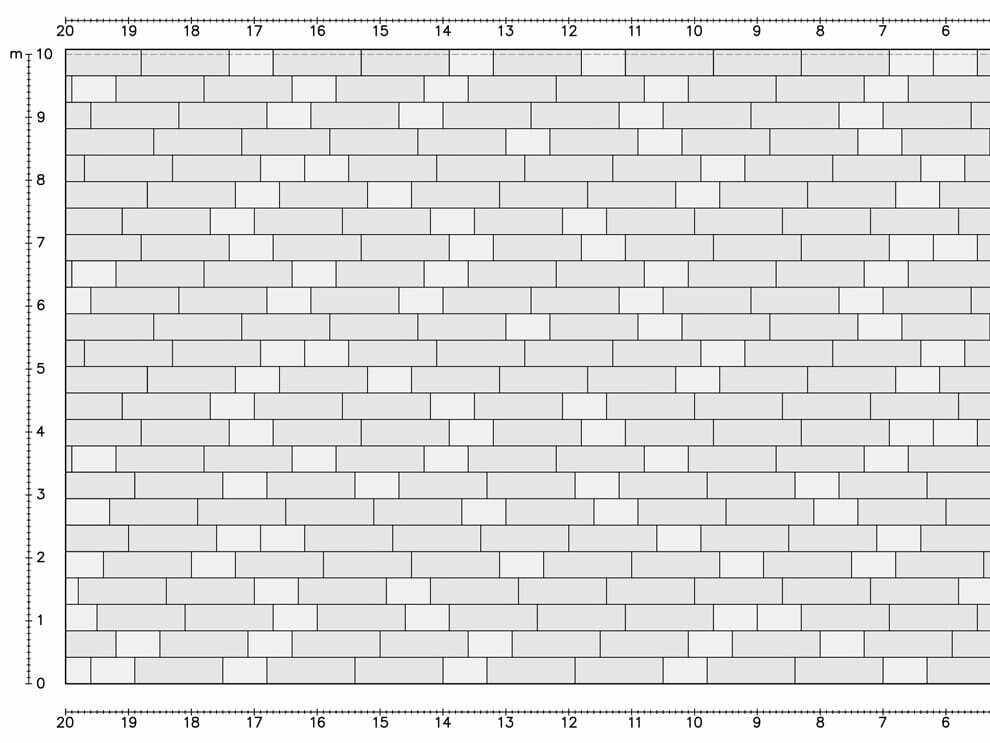

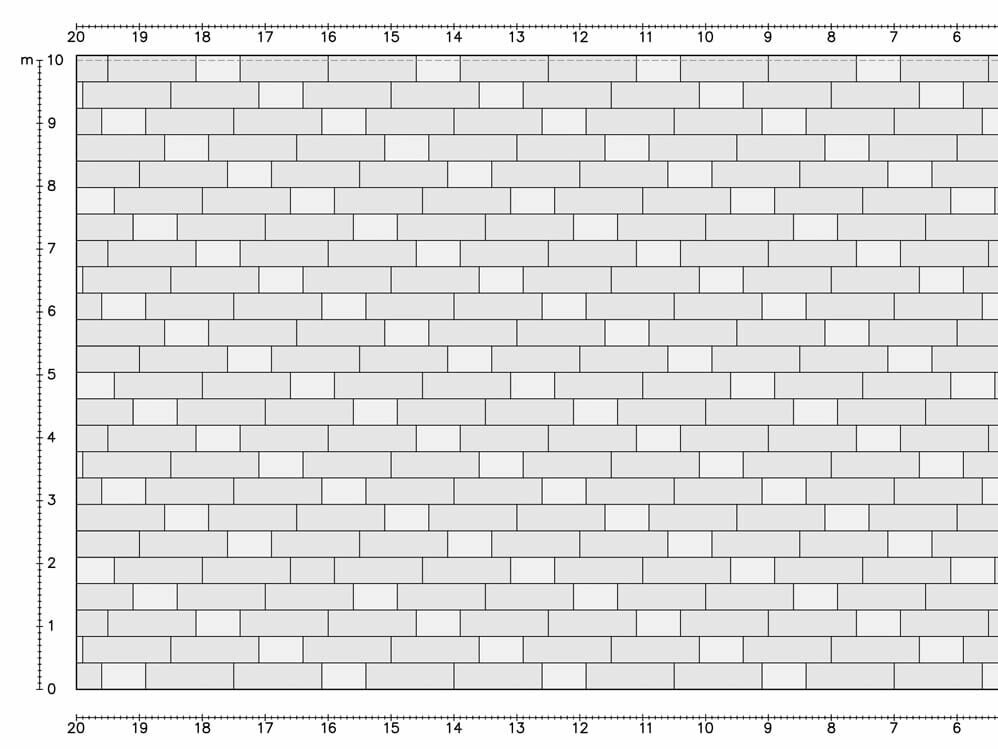

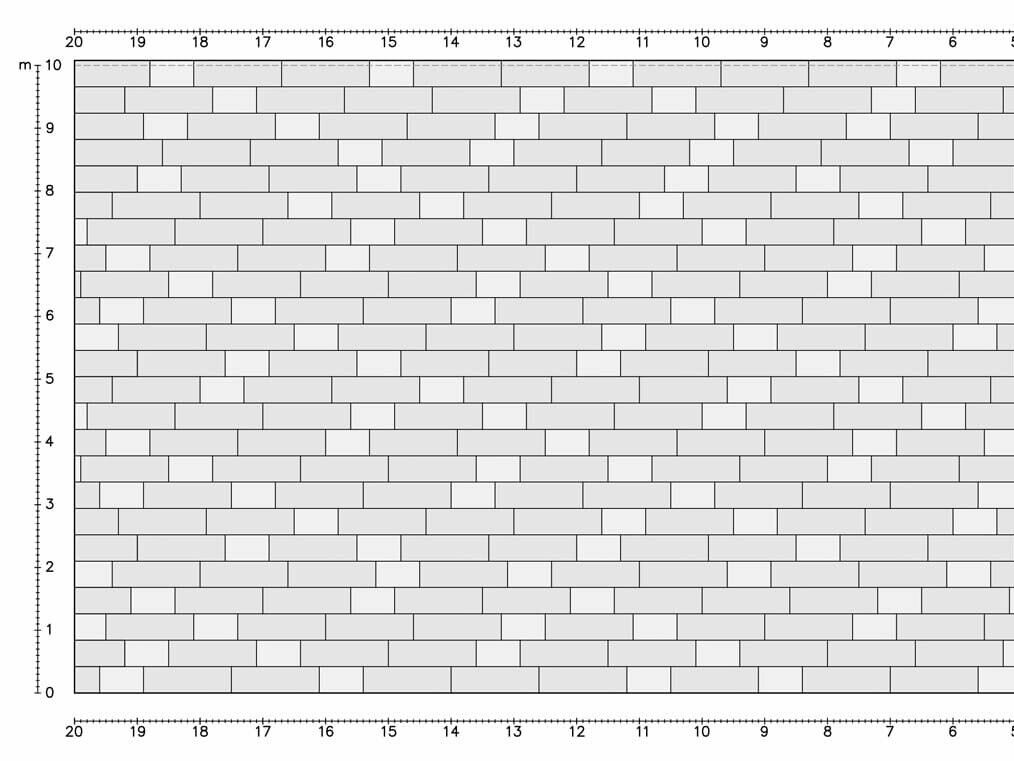

Non seulement l'irrégularité des arêtes et les jeux de lumières qui en résultent, attirent tous les regards. Mais deux formats de panneaux différents (court et long) permettent également de façonner l’apparence de la toiture. Nous avons développé pour vous trois exemples d’installation pour le panneau de toiture FX.12 – mais d’autres variantes sont bien sûr également possibles.

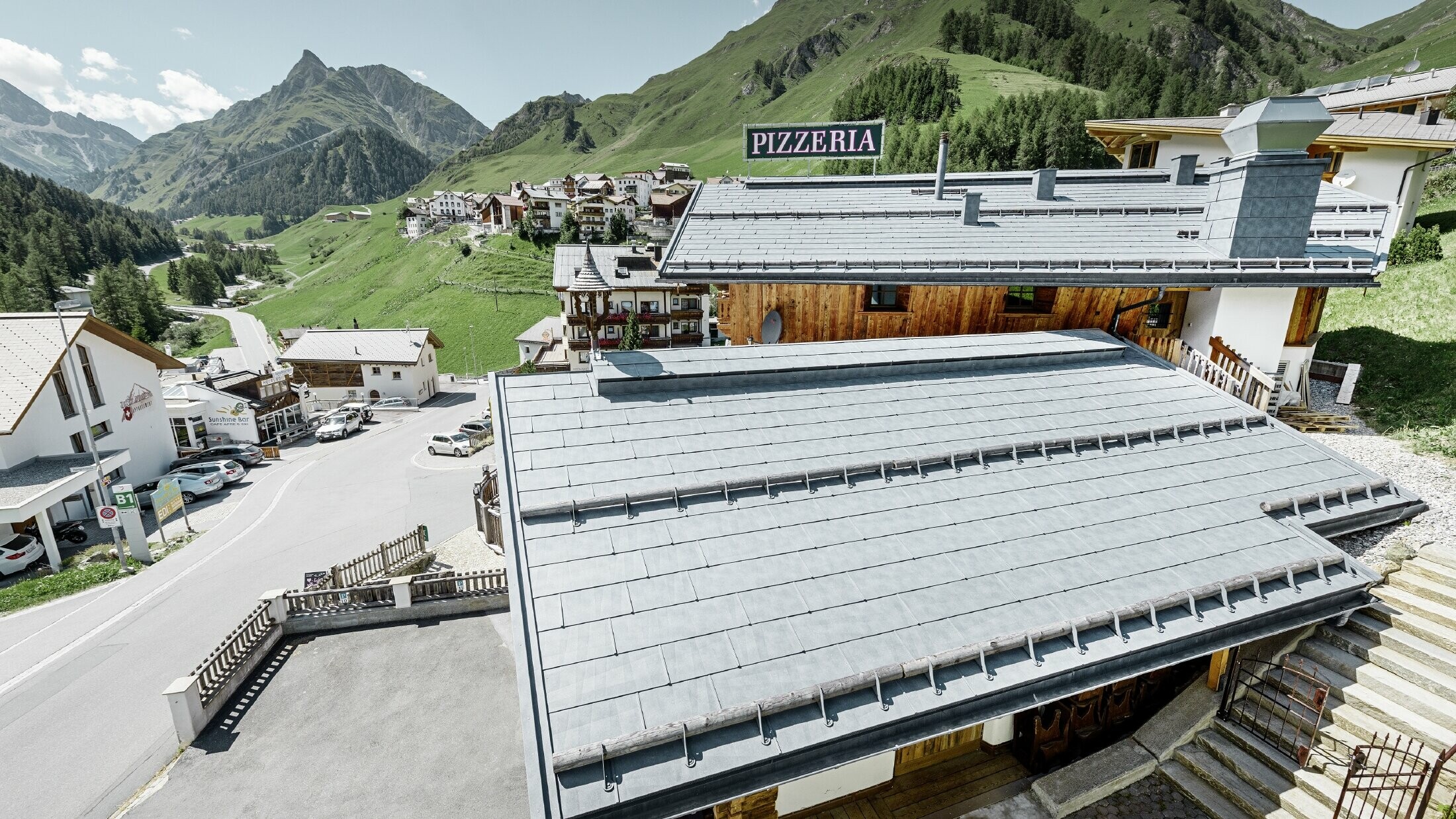

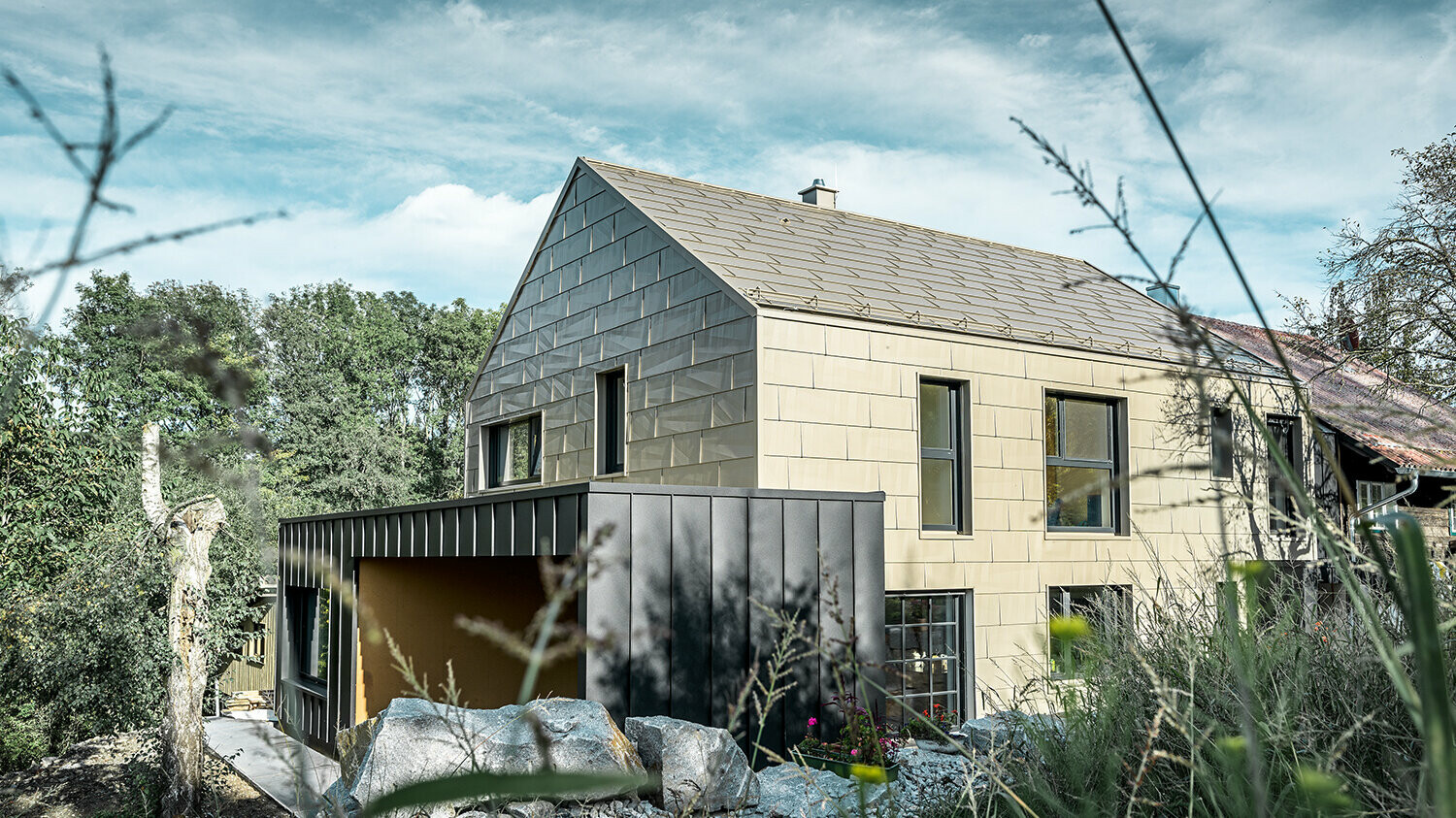

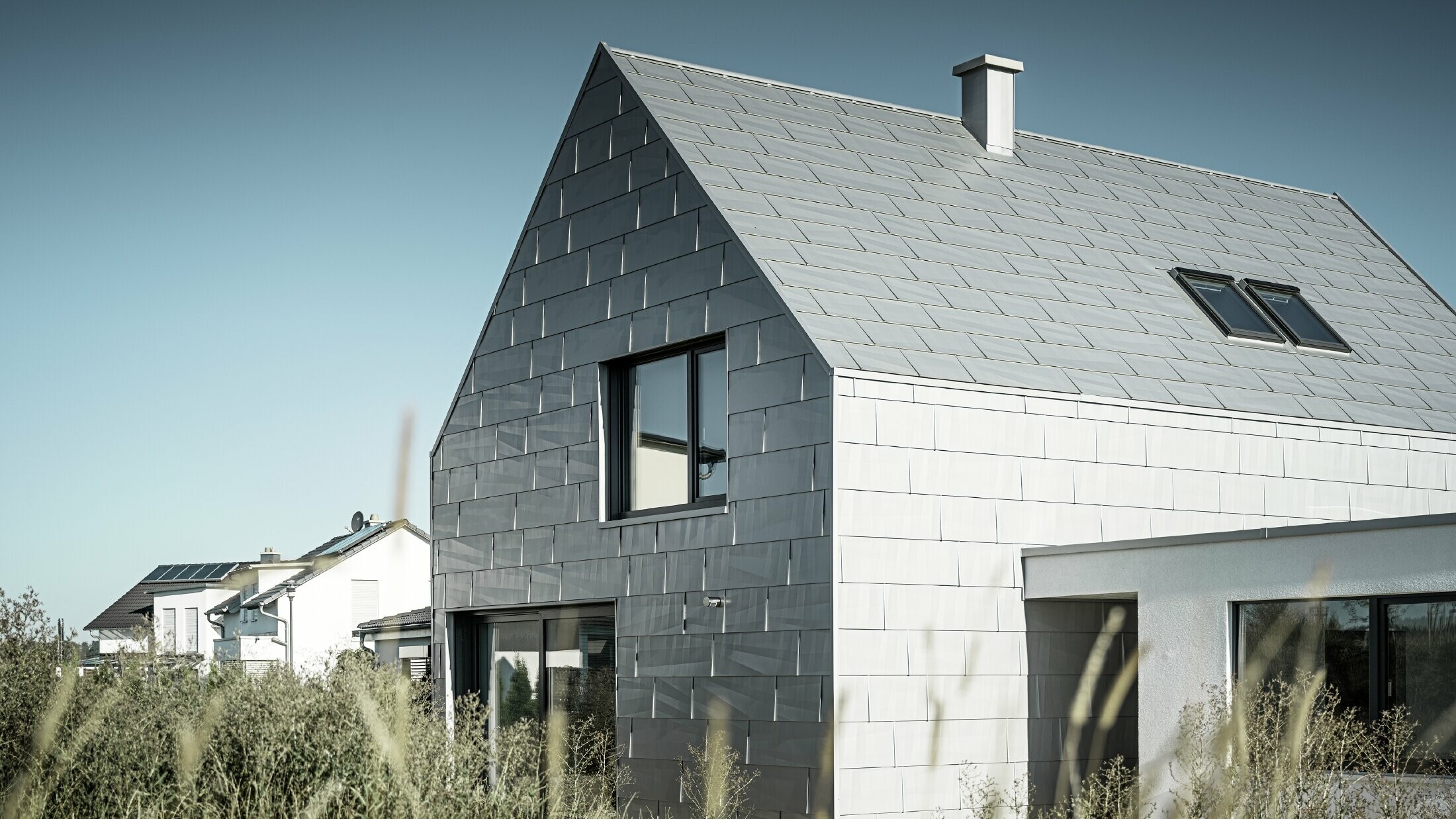

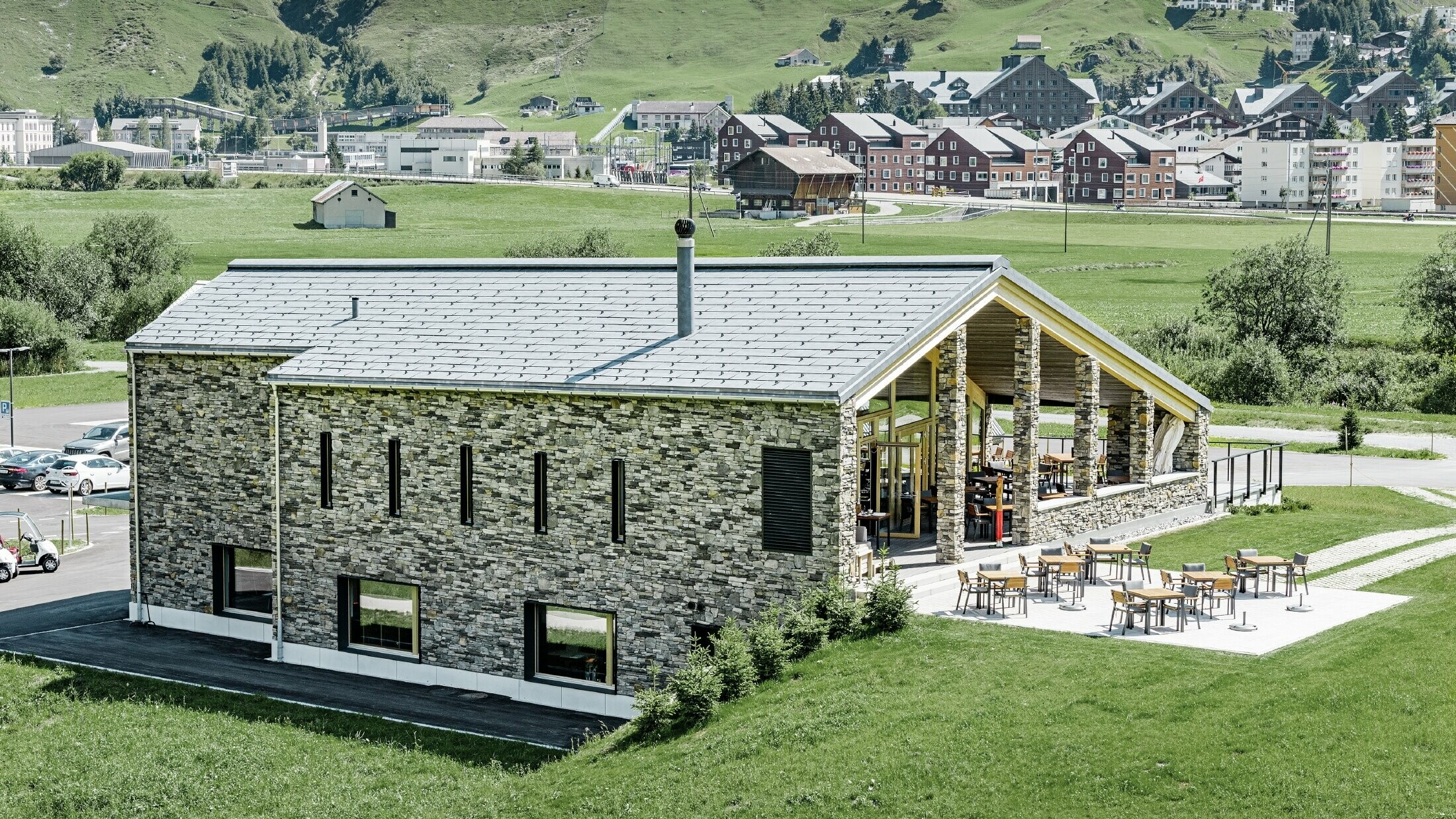

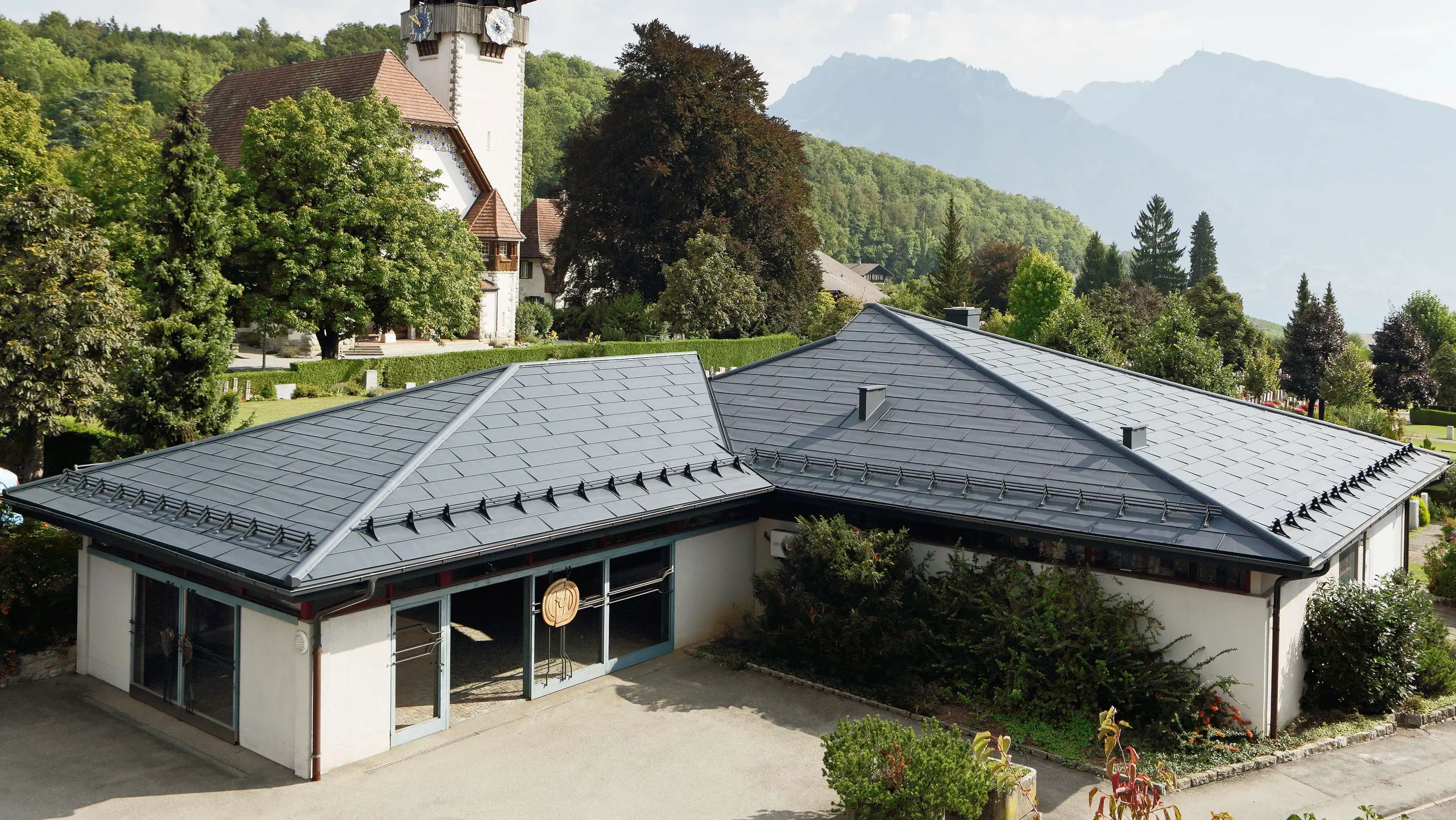

Que ce soit pour une nouvelle toiture ou pour une rénovation, vous trouverez de nombreuses sources d’inspiration employant les panneaux de toiture en aluminium de PREFA dans notre galerie de références et notre galerie de projets de rénovation. Vous pouvez déjà en découvrir certains exemples ici :

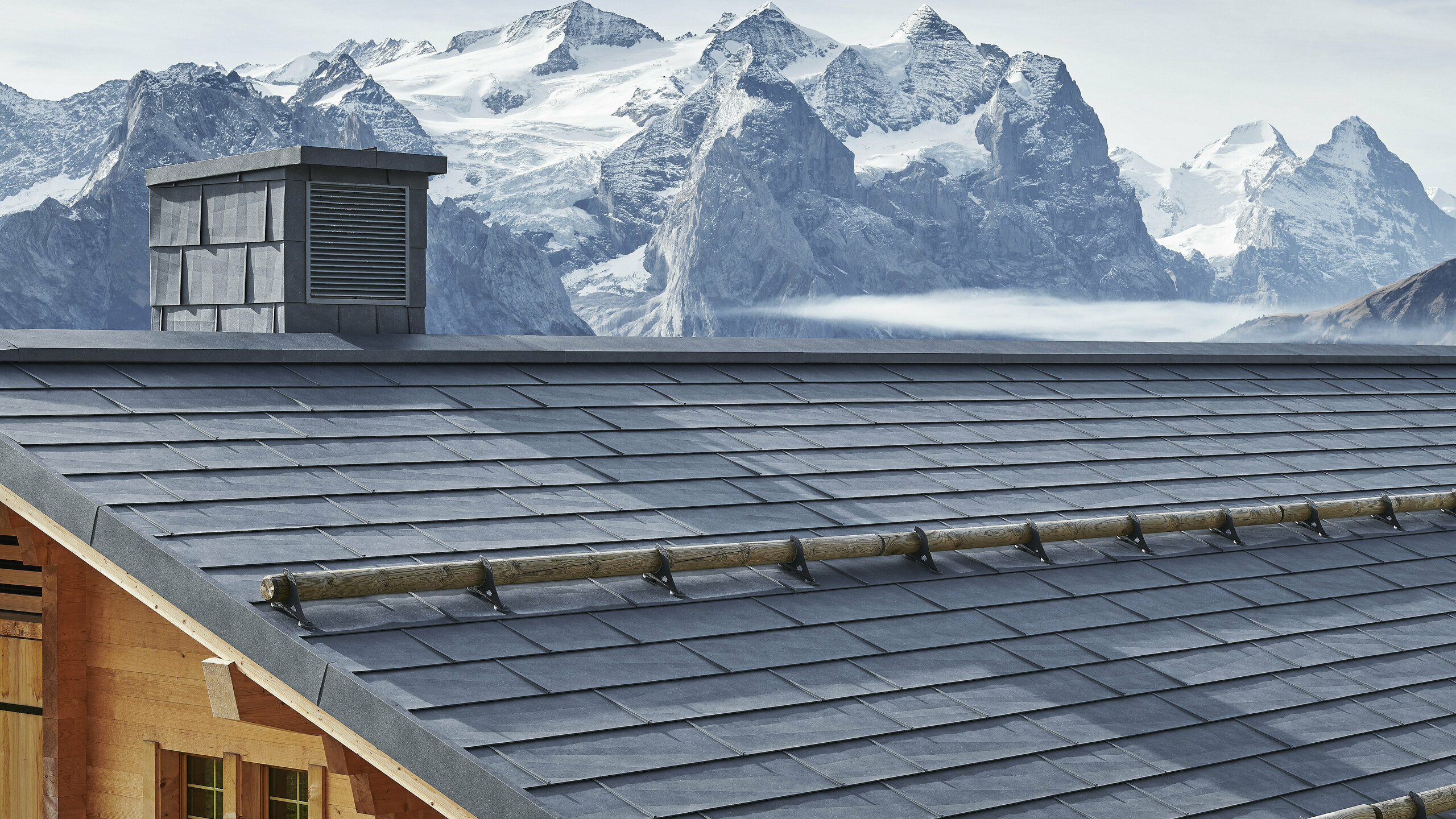

L’hôtel Reuti et le restaurant de montagne Käserstatt ont été construits avec beaucoup de bois et de pierre. Pour Hanspeter Wenger, directeur général des téléphériques Meiringen-Hasliberg, ces deux nouveaux bâtiments de la région sont particulièrement importants. Il a fait appel au cabinet d’architectes Amstutz Abplanalp Birri de Meiringen et à l’architecte Jost Zumstein. Les produits PREFA, de qualité, sont capables de résister à ces conditions et de protéger le bâtiment contre les dégâts.
Au Käserstatt, à 1850 mètres d’altitude, il y a parfois jusqu’à trois mètres de neige et des vents pouvant atteindre 150 kilomètres/heure.
D’autres questions sur le panneau de toiture FX.12 PREFA ?
Informations techniques
Matériau |
aluminium prélaqué de 0,7 mm d’épaisseur |
|---|---|
Dimensions |
700×420mm en surface de couverture (3,4 parm²) 1400×420mm en surface de couverture (1,7 parm²) |
Poids |
env. 2,4 à 2,5kg/m² |
Pente de toit minimum |
17° (env. 31%) |
Sous-construction et couche de séparation* |
Pose sur voligeage jointif (épaisseur minimum: 24 mm)*; couche de séparation bitumineuse obligatoire pour les pentes de toit comprises entre 17 et 25°; à partir d’une charge de neige normalede 3,25 kN/m² ou pour les catégories d’exposition 0, I et II, l’utili-sation d’un voligeage jointif avec couche de séparation bitumineuse est obligatoire. *Respecter les règles professionnelles et les normes nationales. |
Fixation standard |
directe, avec 3 clous annelés PREFA par panneau FX.12 petit format et 5clous annelés PREFA par panneau FX.12 grand format (soit env. 8 à 10 clous annelés par m²) |
Les toitures en aluminium PREFA sont dotées d’une sous-structure ventilée, dans laquelle la couverture et la couche d’isolation thermique sont séparées par un espace ventilé. Cela permet notamment d’évacuer l’humidité engendrée par la condensation.

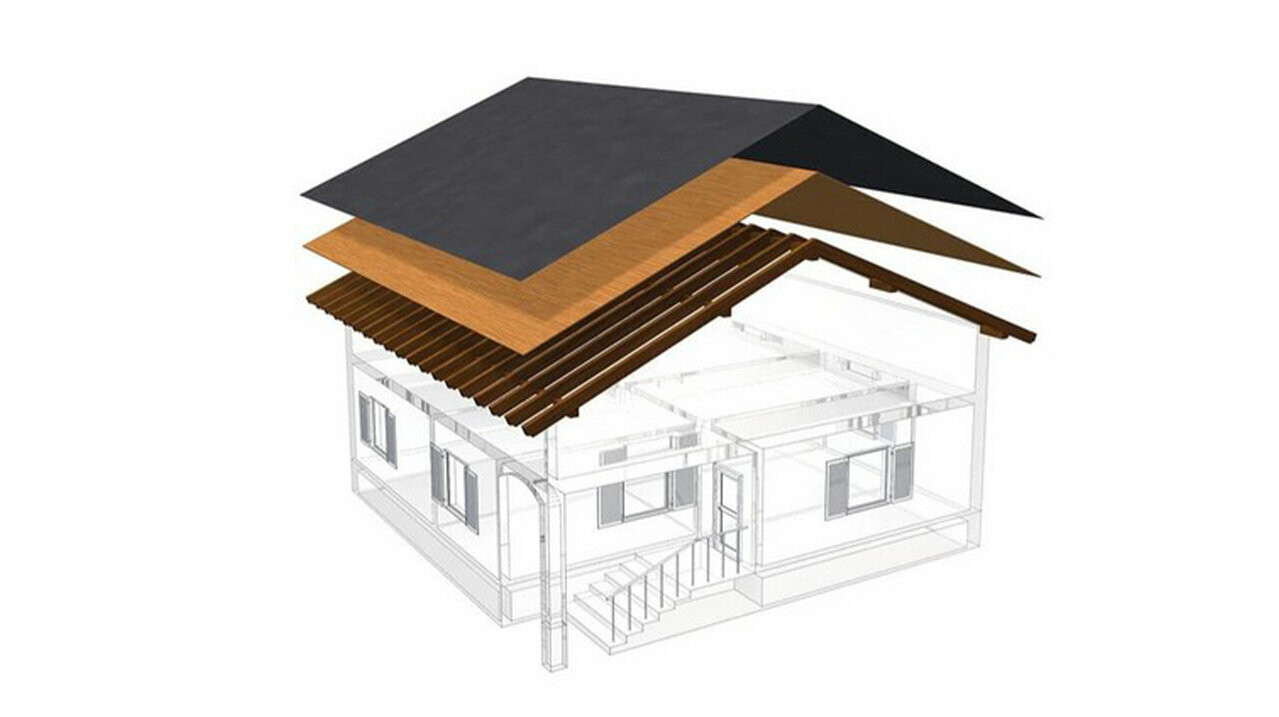

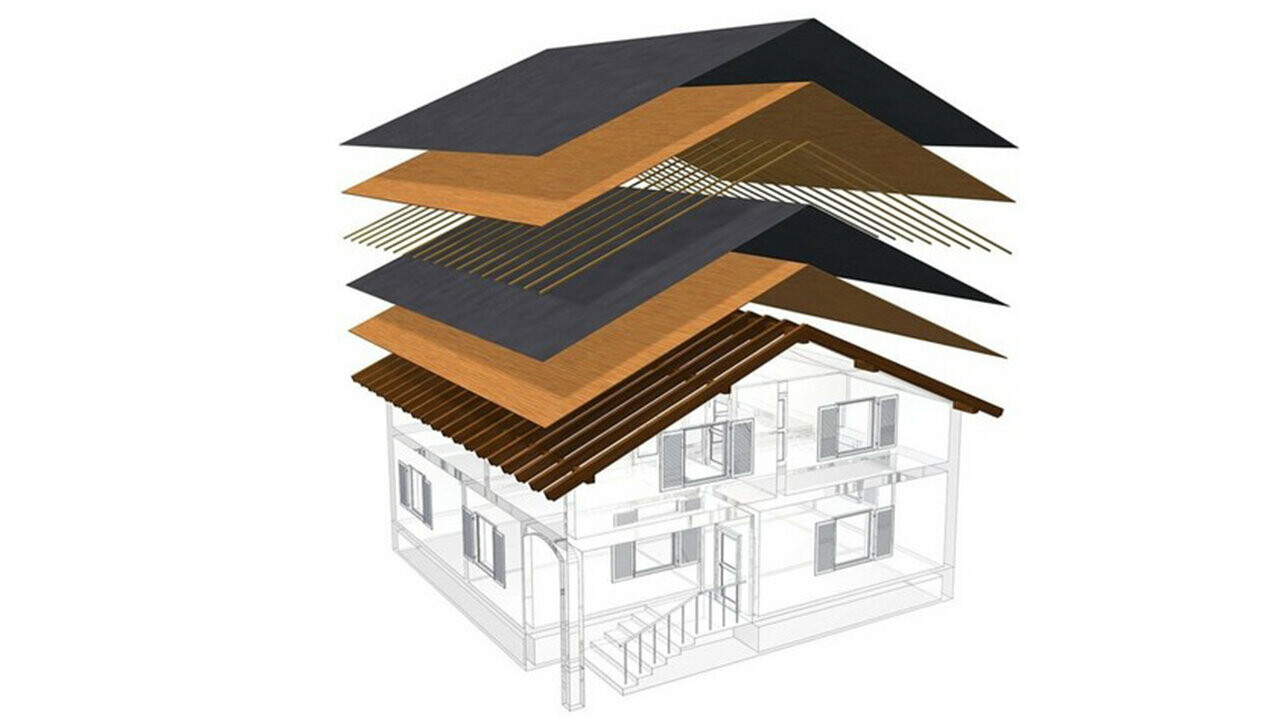

Généralement, c’est la couverture qui est ventilée, comme le montre la première illustration. Mais il peut également arriver que l'ensemble des combles le soit (deuxième illustration).
Étude et mise en œuvre
Nos couvreurs et architectes trouveront ici des appels d’offres ainsi que des informations sur le panneau de toiture FX.12 PREFA en téléchargement. Les trucs et astuces pour la pose des toitures, le guide pratique de conception, le formulaire sur les toitures et de nombreuses vidéos sur les panneaux sont à la disposition de nos partenaires dans l’espace Service. (uniquement pour les entreprises partenaires – préparez vos données d'accès. Vous n’avez pas encore de données d’accès ? Dans ce cas, veuillez vous adresser à votre conseiller technique).
À noter, notamment pour nos cabinets d’architectes et bureaux d’études : vous trouverez les données 3D et BIM ainsi que les textures de nos produits ici : planification numérique
Accessoires
Vous trouverez ensuite une liste d'accessoires adaptés au panneau de toiture FX.12 PREFA, des bandes de rive et faîtières ventilées aux produits de sécurité sur le toit, tels que les arrêts de neige et les chemins de circulation. Vous trouverez les gouttières et tuyaux de descente de couleur adaptée dans la section « Systèmes de gouttières ». La gamme de PREFA inclut également des systèmes de façade, de protection contre les crues, ainsi que des produits photovoltaïques.
Vous trouverez une liste complète et détaillée des accessoires dans notre liste de prix (uniquement pour les artisans).
Bande de départ pour bardeaux, DS.19, losanges de toiture, R.16 et panneau de toiture FX.12
1800 × 158 × 1,00 mm, préperforée
Faîtière ventilée
3.000 × 1,00 mm, 1.200 × 1,00 mm, faîtière ventilée autoportante pour toitures ventilées
About de faîtière ventilée
-
Faîtière et arêtier
500 × 1,00 mm
About d’arêtier
-
Bande de rive
95 × 2.000 × 0,70 mm, avec bande d’accrochage
Noue de sécurité
3.000 mm, avec double pli de sécurité
Grille anti-insectes
125 × 2.000 × 0,7 mm, avec perforations circulaires Ø 5/7 mm
Bavette ventilée
Avec perforations carrées 6 mm, disponible dans les couleurs brun/anthracite et gris souris/gris souris, dimensions: 1,00 × 250 mm et 1,00 × 333 mm
Larmier d’égout
230 × 2.000 × 0,70 mm

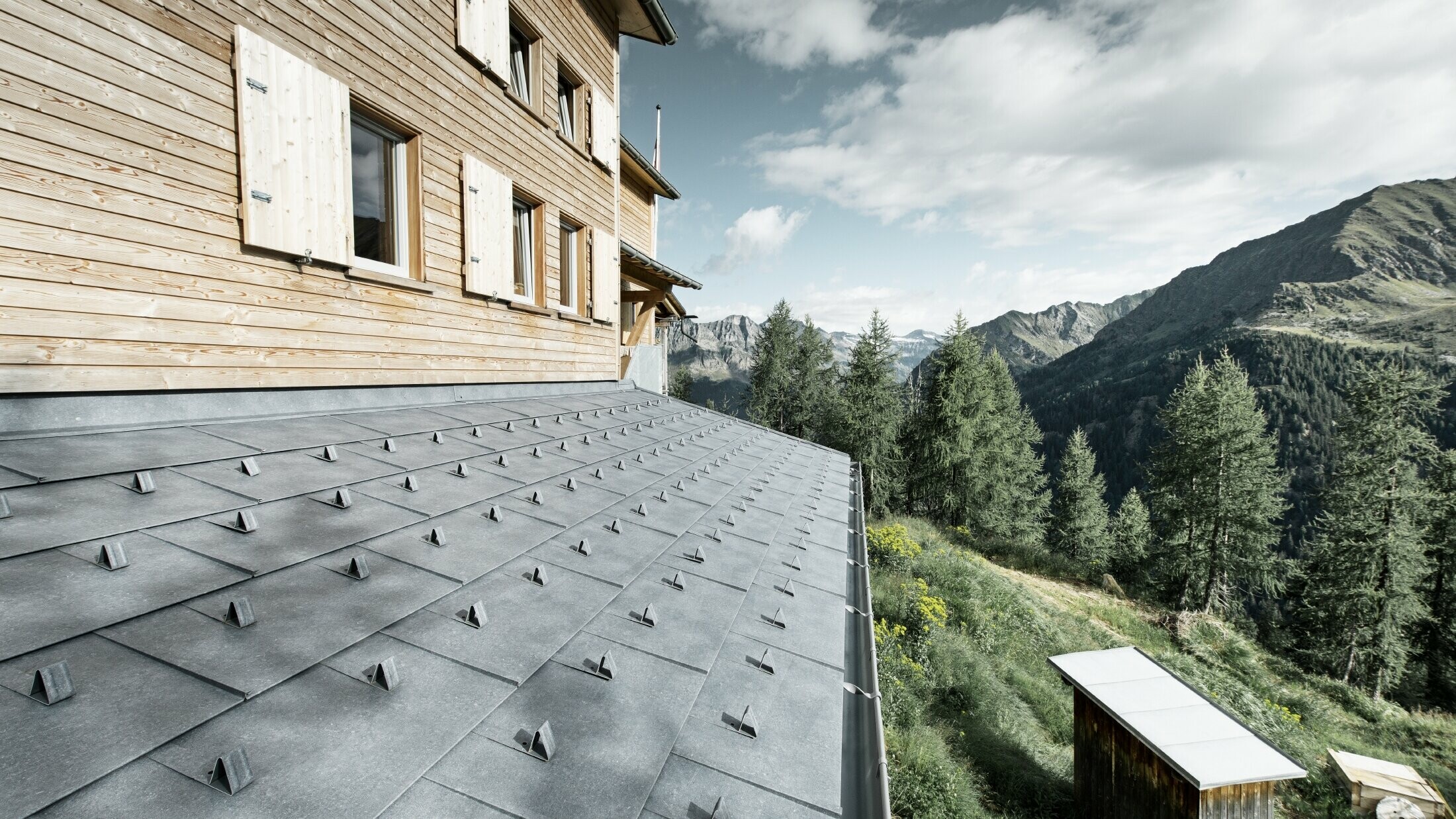

Arrêts de neige pour R.16, FX.12 et DS.19
-
Crochet pour système pare-neige
Avec 3 trous pour les barres pare-neige
Crochet XL pour système pare-neige
Avec 5 passages, idéal pour les systèmes photovoltaïques sur toiture
Barre pare-neige
3.000 mm; 25/25
Arrêt-glace
Compatible avec les barres pare-neige
Embout pour système pare-neige
Pour les barres pare-neige
Embout XL pour système pare-neige
Pour barre pare-neige
Support de pare-neige pour rondins
Pour des rondins Ø 140 mm
Support solaire avec cache
Longeur: 260 mm
Support solaire Sunny
Pour tous les produits PREFA petit format ainsi que les joints debouts
Support solaire fix
Montage fixe de modules solaires sur les systèmes de toiture de petit format PREFA. Avec ou sans connecteur. Uniquement pour les rails de support PREFA, non compatible avec les produits de fabricants tiers.
Support solaire vario
Montage variable de modules solaires sur les systèmes de toiture de petit format PREFA. Avec ou sans connecteur. Uniquement pour les rails de support PREFA, non compatible avec les produits de fabricants tiers.
Marche de toit
Inclinaison réglable pour pentes de toit comprises entre 12° et 60°; conforme à la norme DIN EN 516-1-A
Support de chemin de circulation sur une platine
250 mm; pentes de toit 12°-55°; conforme à la norme DIN EN 516-1-A
Support de chemin de circulation sur deux platines
360 mm; pentes de toit 12°-55°; conforme à la norme DIN EN 516-1-B
Chemin de circulation
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; conforme à la norme EN 516-1-A ou EN 516-1-B
Élément d’assemblage pour chemin de circulation
-
Crochet de sécurité
Conforme à la norme EN 517 – B
Crochet de sécurité monté sur platines
Conforme à la norme EN 517 – B

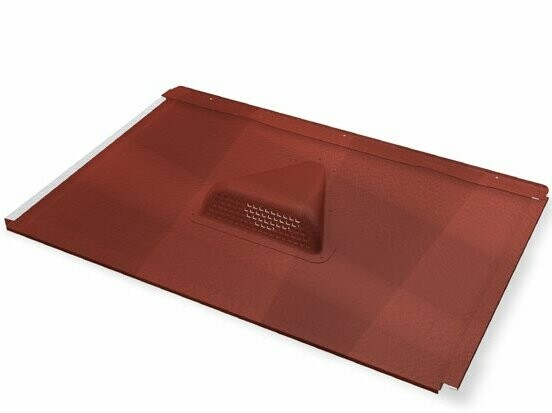

Chatière pour panneau de toiture FX.12 (petit format)
700 × 420 mm, section d'aération : env. 30 cm²

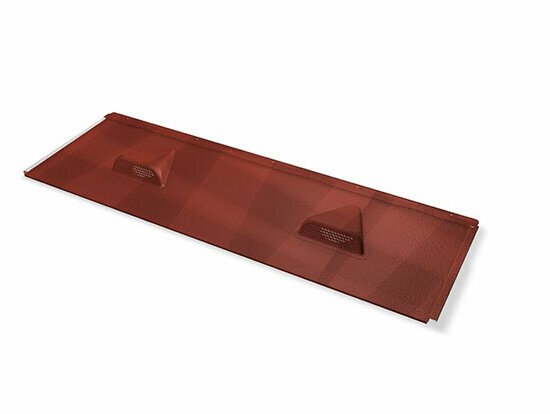

Chatière pour panneau de toiture FX.12 (grand format)
1 400 × 420 mm, section d'aération : env. 60 cm²
Chapeau de raccordement pour chatière
À riveter, section d’aération ca. 30 cm²
Raccordement d’aération
Ø 100 mm, pente de toit : supérieure à 12°
Tuyau de ventilation
Ø 100 mm, Ø 120 mm fourni avec cache et joint EPDM
Soufflet plissé 100
Ø 100 – 130 mm, Manchon EPDM à élasticité permanente, pour passages dans la sous-couverture

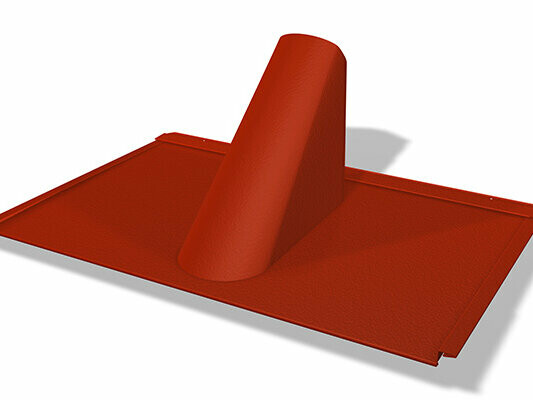

Raccordement de ventilation pour R.16 et FX.12
Pour le passage de tuyaux d’un diamètre de 80-125 mm et des pentes de toit comprises entre 17°-52°
Raccordement de ventilation à agrafer
Pentes de toit 12° - 52°, Ø 80 - 125 mm
Raccordement universel 2 éléments
Pour pentes de toit comprises entre 12° et 52°, pour le passage de tuyaux d’un diamètre de 40 à 120 mm
Plaque de support
Longueur: 540 mm, largeur: 125 mm
Abergement vario
largeur: 120 – 600 mm, 600 – 1.020 mm, longueur variable 150 – 980 mm, Dachneigung von 12° – 55°
Tabatière
-
Entourages pour fenêtres RotoQ
Disponible dans de nombreuses dimensions
Entourages pour fenêtres Velux
Disponible dans de nombreuses dimensions
Chapeau de cheminée
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Clip de toit pour conducteurs parafoudre
Épaisseur de serrage: 2 – 8 mm; logement pour conducteurs ronds: Ø 8 mm :
Kit d’assemblage
Contenu: 1 cartouche de colle spéciale PREFA 290 ml, 1 pot de produit nettoyant 60 ml, 1 feuille de papier abrasif, 1 chiffon de nettoyage, 2 embouts
