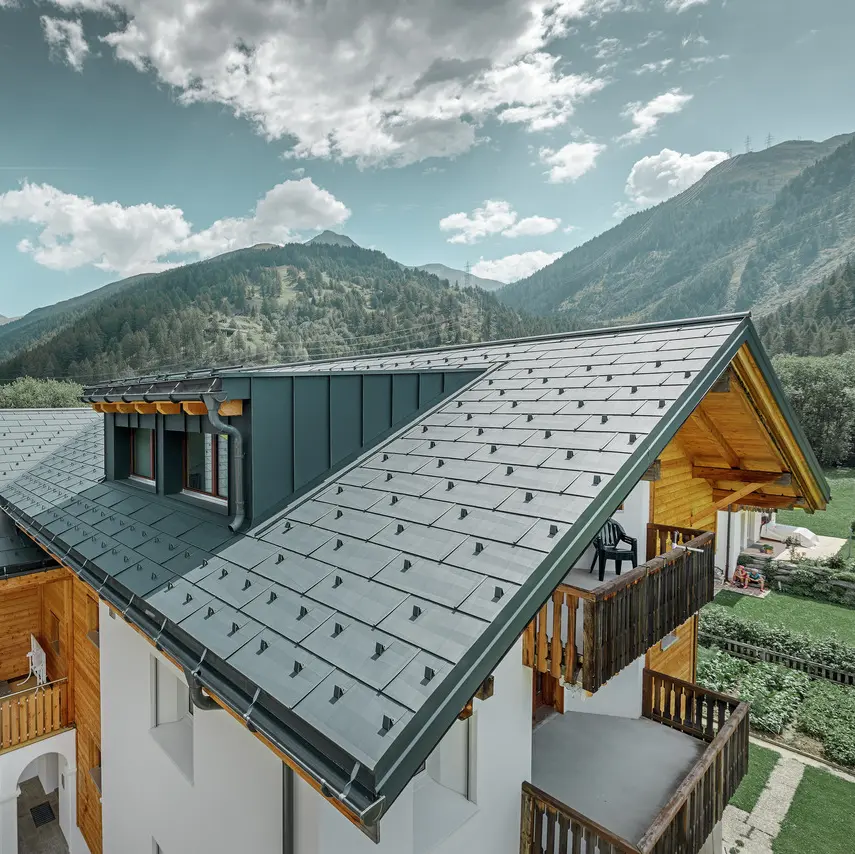

Einfamilienhaus in ländlicher Umgebung mit PREFA Dacheindeckung in der Farbe Anthrazit

Dachpaneel FX.12

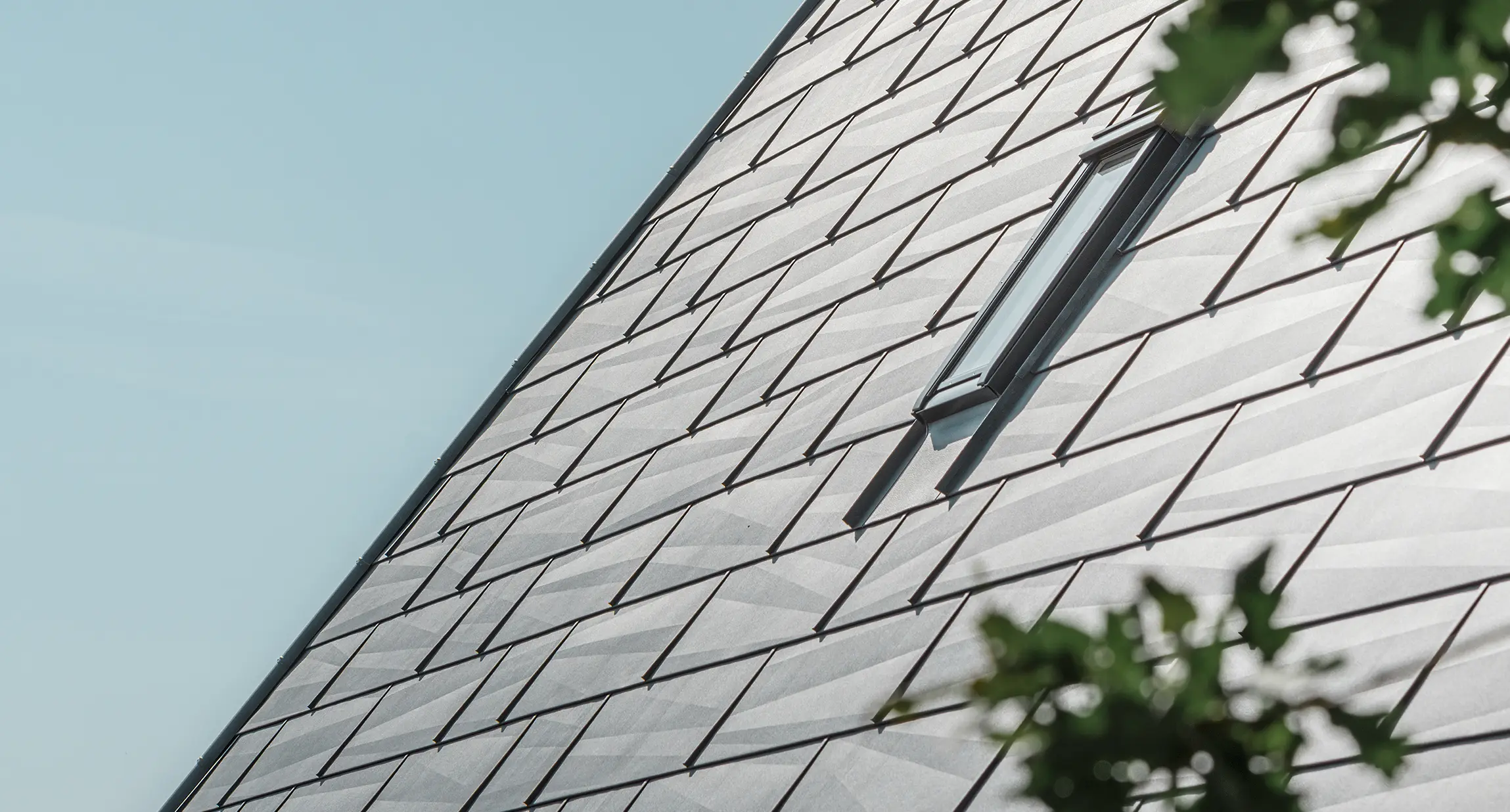

Lebendig und langlebig: Je nach Lichteinfall entstehen durch die unregelmäßigen Kantungen einzigartige Effekte.

+6
weiterlesen

Cleveres Design trifft auf technische Raffinesse! Beim PREFA Dachpaneel FX.12 handelt es sich um ein einzigartiges Dachelement, das durch seine Längs- und Querkantungen ein besonders futuristisches Oberflächendesign erzeugt. Durch die unregelmäßigen Kantungen entsteht (je nach Sonneneinstrahlung) ein lebendiges Spiel mit Licht und Schatten.

Die Kantungen haben neben der Optik eine wesentliche Funktion: Sie versteifen die Paneele und sorgen für noch größere Widerstandskraft. Eine weitere Besonderheit ist der konische Winkelfalz, welcher zur Aufnahme der anfallenden Querdehnung dient.

[Translate to deutsch:]

Vorteile des PREFA Dachpaneel FX.12

Große Farbvielfalt

in vielen Standardfarben verfügbar

Mehrere Gestaltungsmöglichkeiten

2 Formate (kurz und lang) und variabler Stoßversatz für unregelmäßige Optik

40 Jahre Garantie

Große Farbvielfalt

in vielen Standardfarben verfügbar

Mehrere Gestaltungsmöglichkeiten

2 Formate (kurz und lang) und variabler Stoßversatz für unregelmäßige Optik

40 Jahre Garantie

Einzigartige Optik & hohe Widerstandskraft

Die unregelmäßigen Kantungen erzeugen ein lebendiges Spiel mit Licht und Schatten und versteifen die Paneele zusätzlich.

Schnelle Verlegung

Kann direkt auf der Unterkonstruktion ohne Hafte montiert werden.

Einzigartige Optik & hohe Widerstandskraft

Die unregelmäßigen Kantungen erzeugen ein lebendiges Spiel mit Licht und Schatten und versteifen die Paneele zusätzlich.

Schnelle Verlegung

Kann direkt auf der Unterkonstruktion ohne Hafte montiert werden.

Macht das Spengler-Leben leichter.

Neben der individuellen Optik bietet FX.12 aber auch viele praktische Vorteile in der Verarbeitung – und wird so allen Anforderungen des modernen, aber auch des traditionellen Spengler-Handwerks gerecht. Aufgrund der direkten Montage an der integrierten Haftleiste ist FX.12 extrem schnell zu montieren. Weiters werden aufgrund des großen Formates nur wenige Platten benötigt, um 1 m² Dachfläche einzudecken.

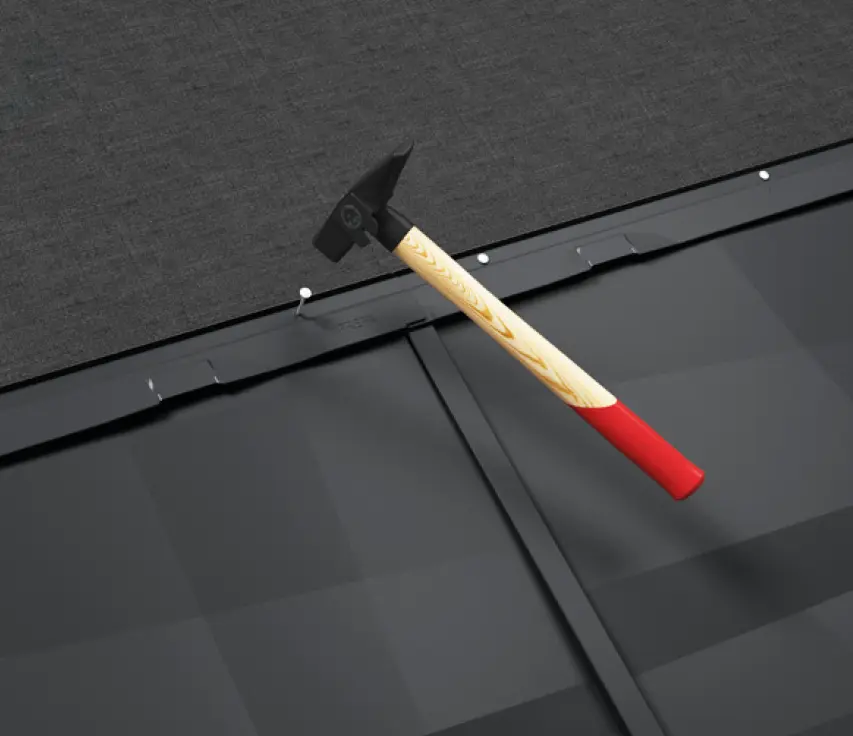

Das PREFA Dachpaneel FX.12 wird durch eine Haftleiste am Produkt mit Nägeln auf der Unterkonstruktion befestigt.

Experten-Tipp: Der Schalldämmstreifen macht das PREFA Dachpaneel FX.12 leiser.

Aluminiumdächer sind leiser als ihr Ruf. Geräusche werden von jedem Menschen anders wahrgenommen. Um Schallemissionen so gering wie möglich zu halten, verfügt das PREFA Dachpaneel FX.12 über einen Schalldämmstreifen (FD.TEC).

Farbtabelle des PREFA Dachpaneels FX.12

Die Farbpalette des PREFA Dachpaneels FX.12 reicht vom klassischen Ziegelrot über moderne Grauschattierungen bis hin zu Brauntönen. Folgende PREFA Dachfarben stehen Ihnen als Standardfarben zur Verfügung:

Farbübersicht (10)

Farbe

Bezeichnung

~ RAL

01 Braun

P.10 braun

7013

02 Anthrazit

P.10 anthrazit

7016

03 Schwarz

P.10 schwarz

9005

04 Ziegelrot

P.10 ziegelrot

8004

05 Oxydrot

P.10 oxydrot

3009

06 Moosgrün

P.10 moosgrün

6005

07 Hellgrau

P.10 hellgrau

7005

11 Nussbraun

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

43 Steingrau

P.10 steingrau

7031

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung.
  • Bei Metallicfarben können Farbdifferenzen auftreten.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

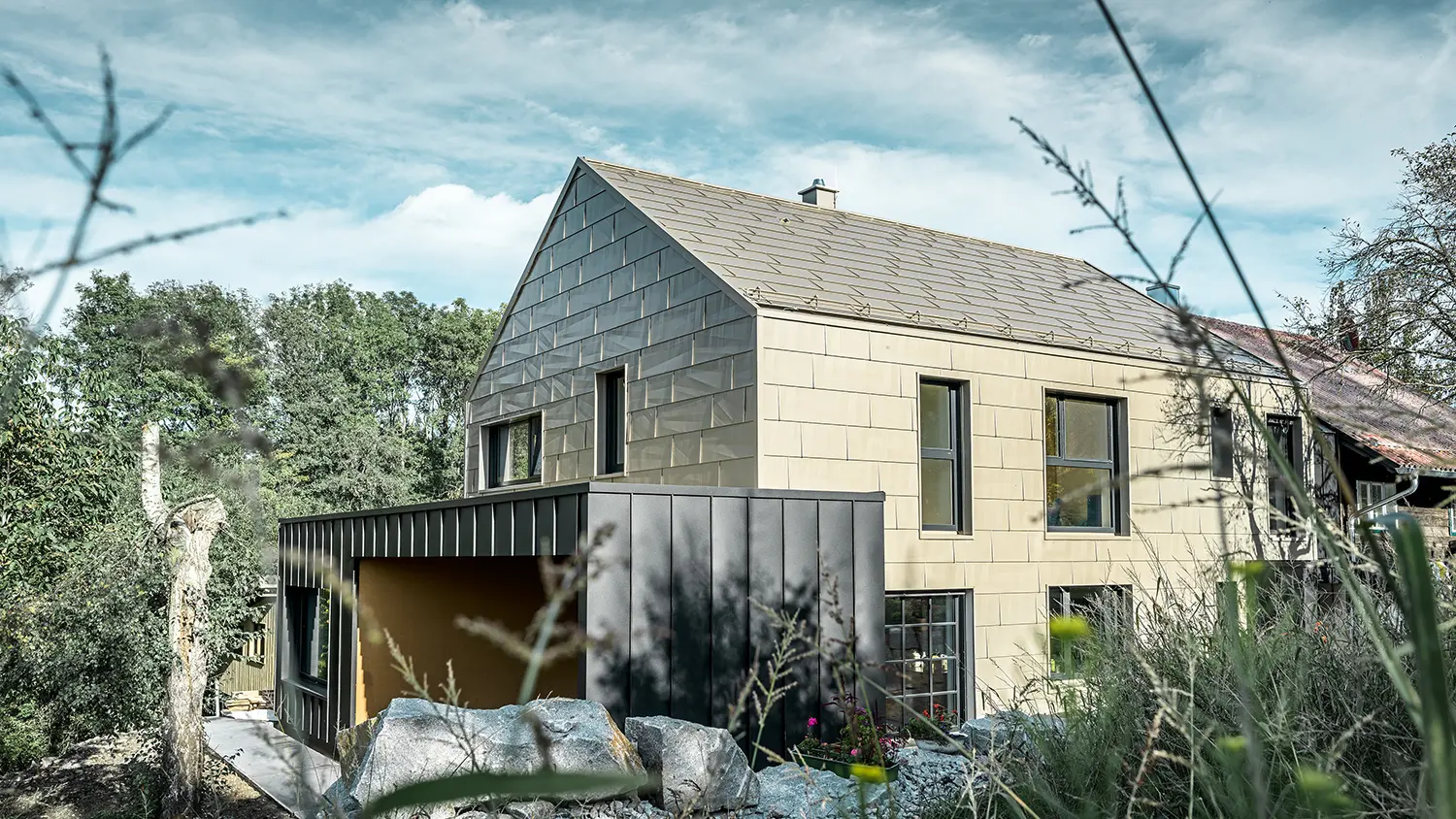

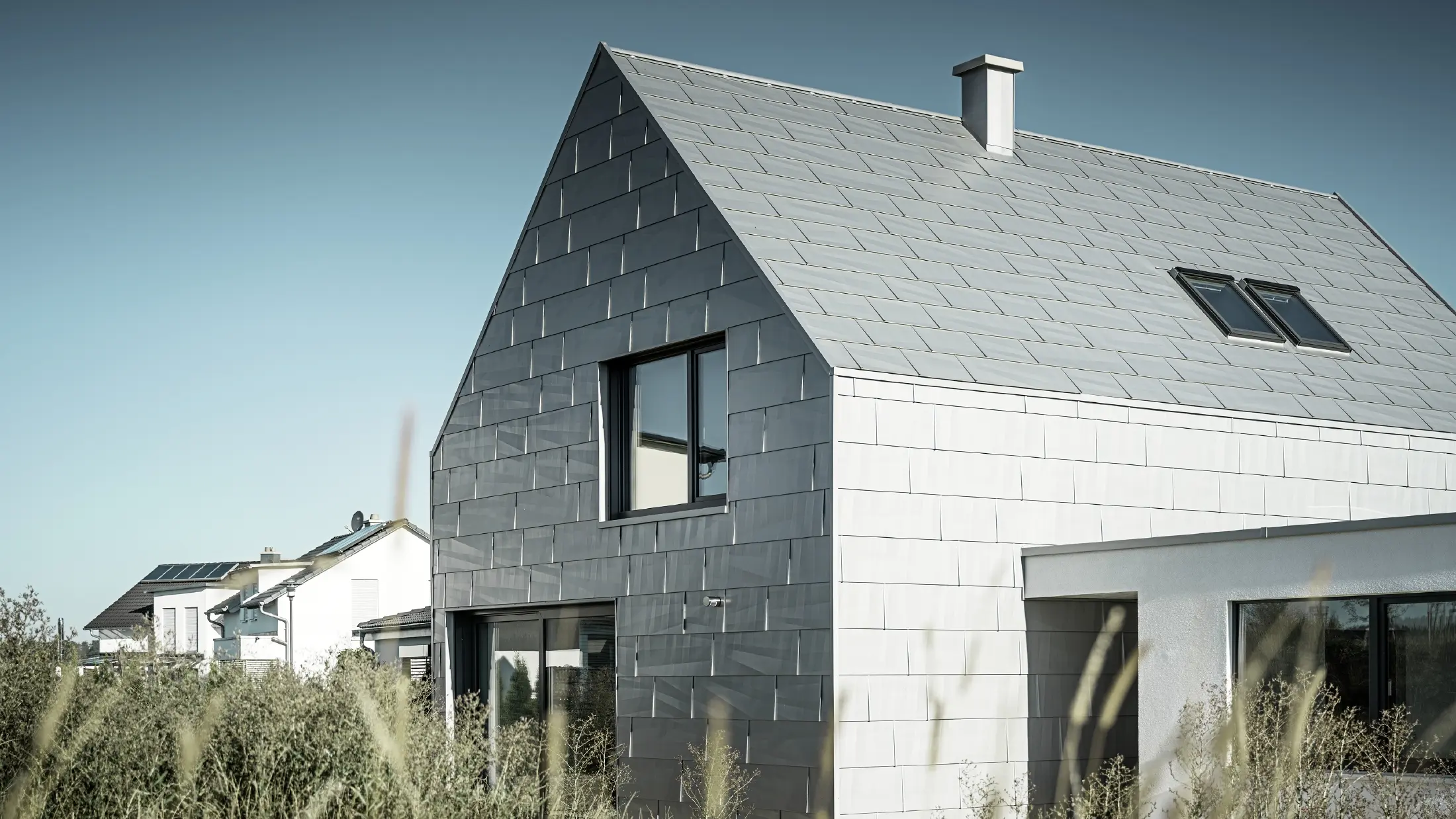

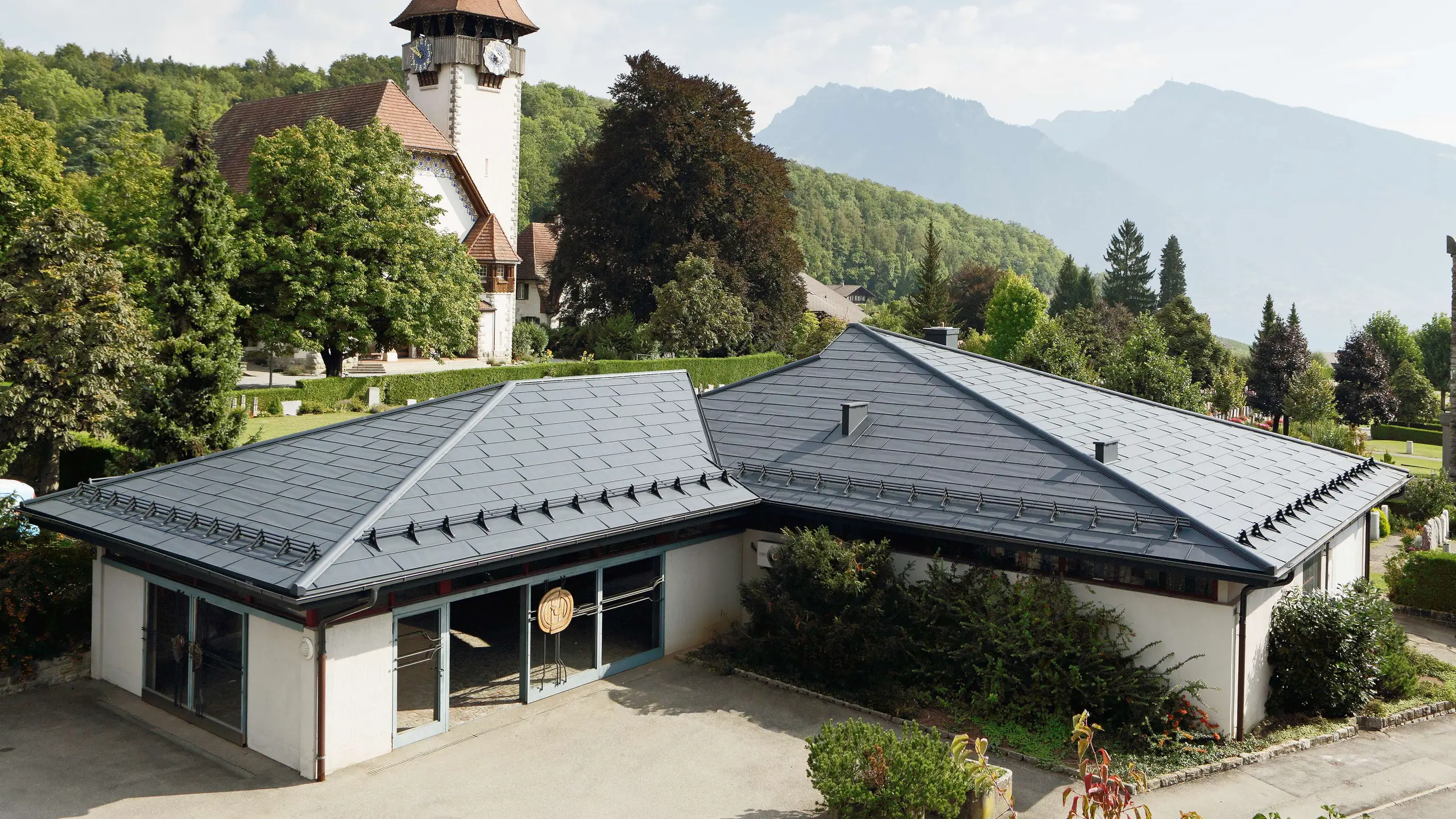

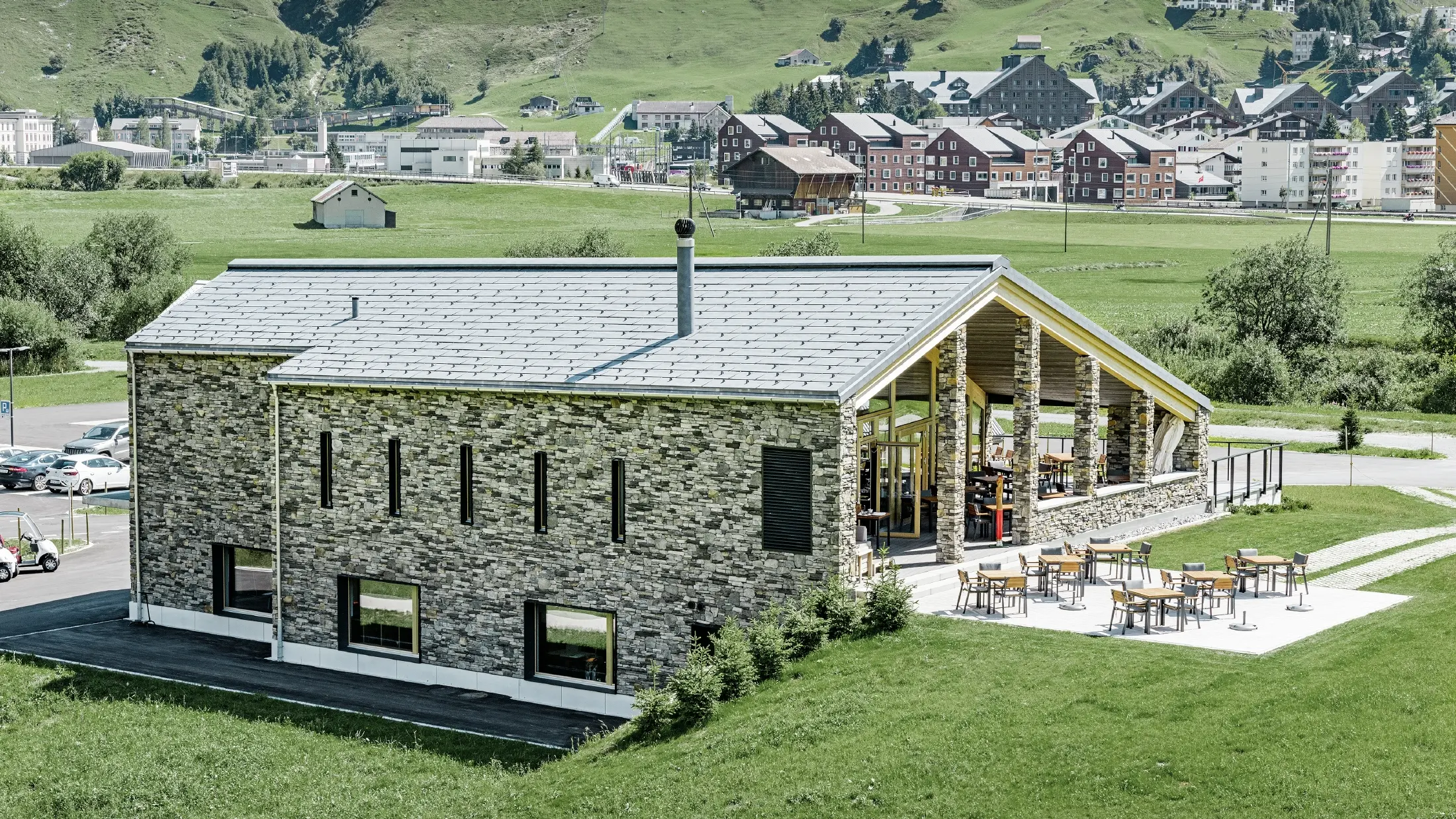

Lassen Sie sich von bereits umgesetzten Referenzobjekten inspirieren.

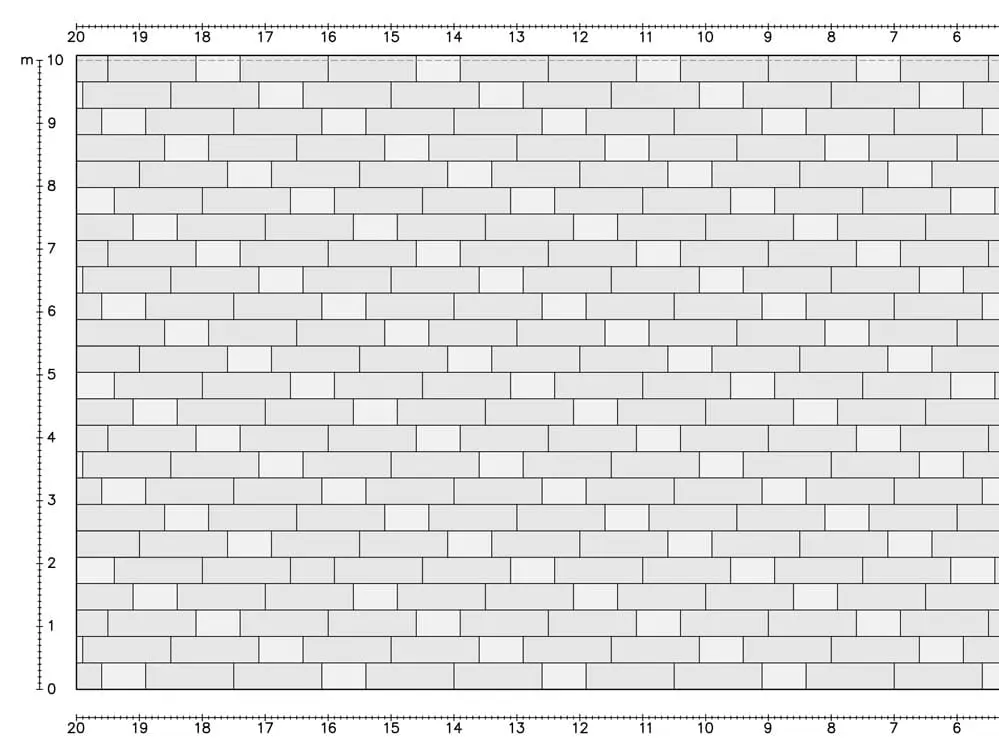

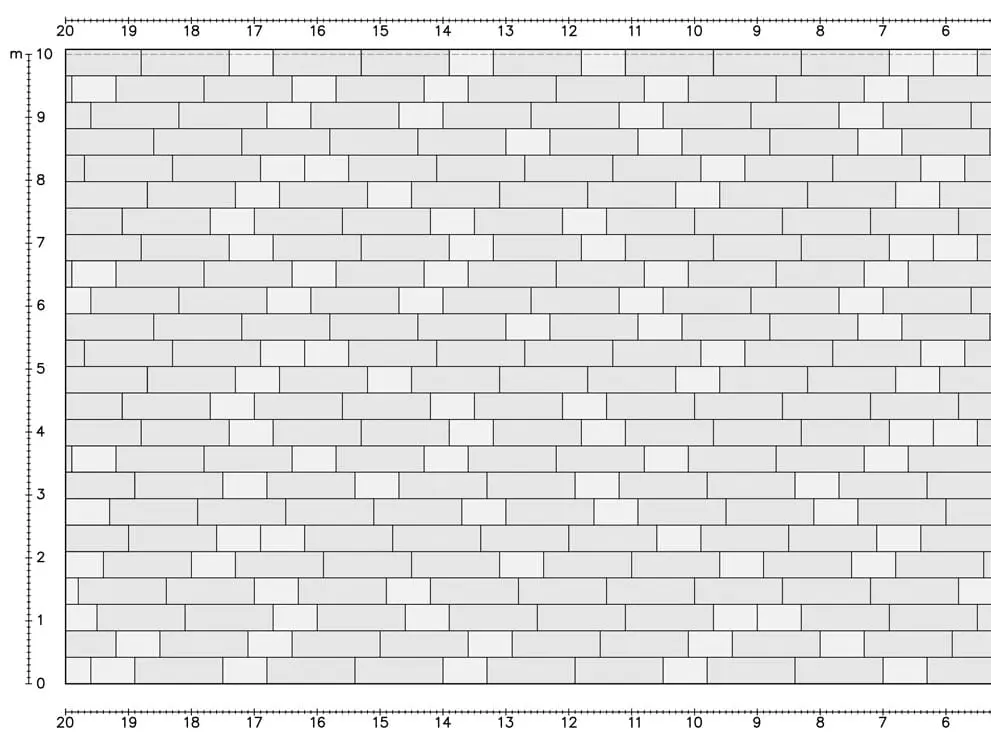

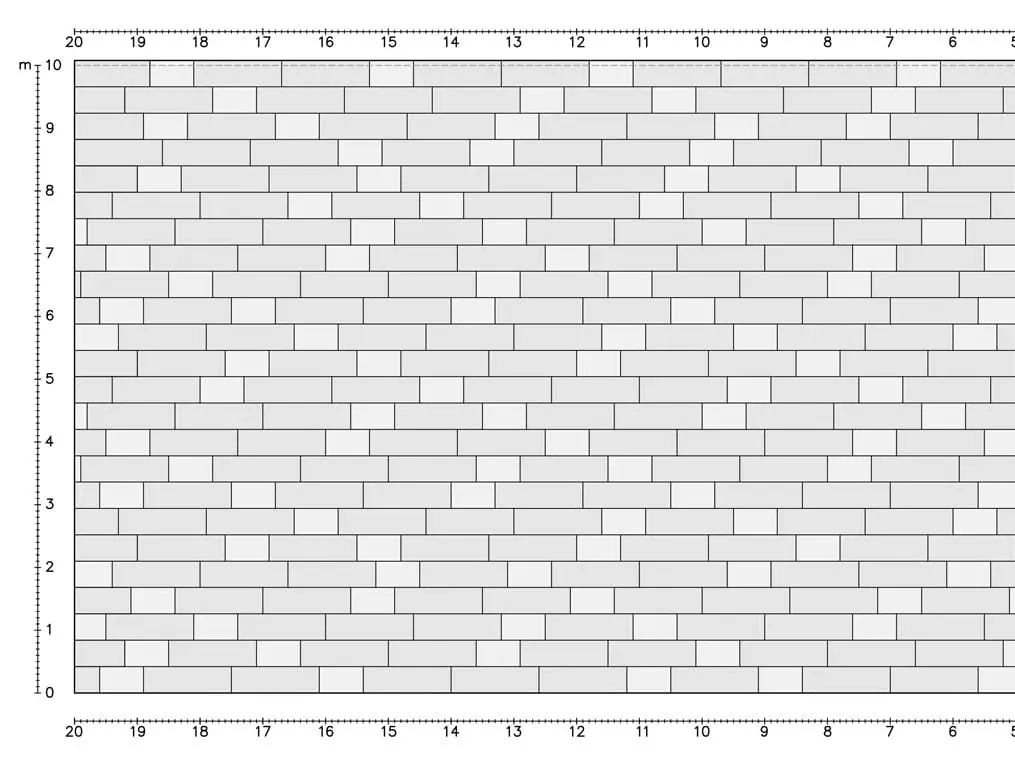

Nicht nur die unregelmäßigen Kantungen und die dadurch entstehenden Lichteffekte sorgen für ein optisches Highlight. Auch durch zwei unterschiedliche Paneelformate (kurz und lang) besteht die Möglichkeit, das Erscheinungsbild des Daches zusätzlich zu prägen. Wir haben für Sie drei Verlegebeispiele für das Dachpaneel FX.12 erarbeitet – es sind natürlich auch weitere Varianten möglich.

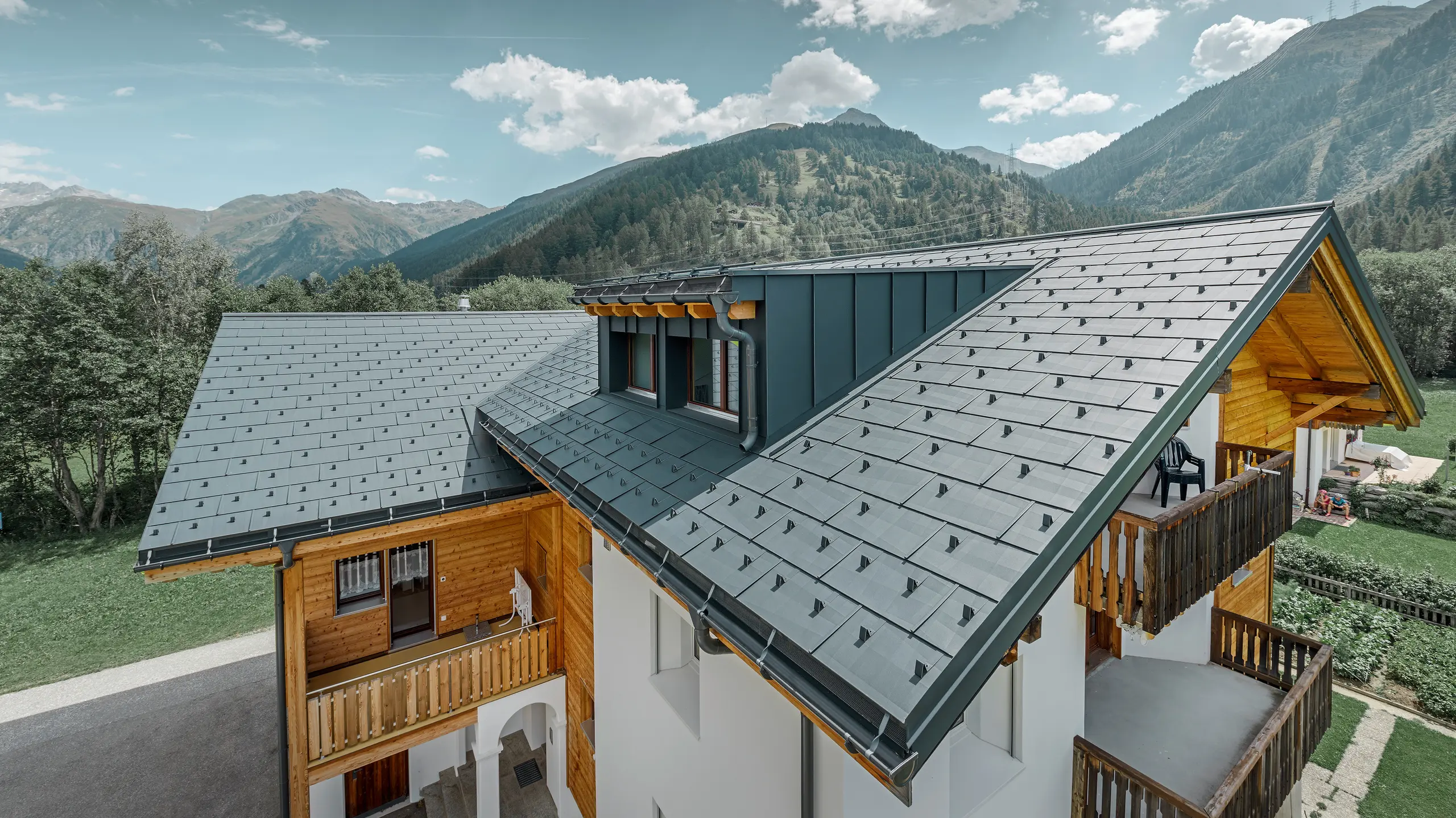

Es ist also egal, ob Sie das Dach neu decken oder Ihr altes Dach sanieren möchten, in unserer Referenzgalerie und Sanierungsgalerie finden Sie viele inspirierende Projekte mit den Dachpaneelen aus Aluminium von PREFA. Einige können Sie auch gleich hier entdecken:

Mit viel Holz und Stein wurde das Hotel Reuti und das Bergrestaurant Käserstatt gebaut. Für den Geschäftsführer, der Bergbahnen Meiringen-Hasliberg, Hanspeter Wenger sind diese zwei Neubauten in der Region besonders wichtig und beauftragte dafür das Architekturbüro Amstutz Abplanalp Birri aus Meiringen und den Architekten Jost Zumstein. Die hochwertigen PREFA Produkte können diesen Bedingungen standhalten und das Gebäude vor Schäden schützen.

Am Käserstatt, auf 1850 Metern über Meer, liegt manchmal bis zu drei Meter Schnee und die Windstärken erreichen bis zu 150 Stundenkilometer.

Hanspeter Wenger

Haben Sie noch Fragen zum PREFA Dachpaneel FX.12?

Es wäre zu einfach, wenn wir Ihnen hier einen Gesamtpreis angeben könnten oder Ihnen sagen könnten, eine Dachplatte oder eine Fassadenschindel kostet xy €. So einfach ist es leider nicht, denn bei einem PREFA Dach oder einer PREFA Fassade bedarf es einer sorgfältigen Kalkulation durch unsere Fachverleger.

Metalldächer sind laut Norm ÖVE/ÖNORM EN 62305-3 als natürlicher Bestandteil des Blitzschutzsystems definiert. PREFA Glattbanddeckungen sind somit als natürlicher Bestandteil der Fangeinrichtung und PREFA Kleinformate als natürliche Ableitungseinrichtung des Blitzschutzsystems (Anbringung einer zusätzlichen Fangeinrichtung und Anklemmen an die Erdung) zulässig.

PREFA Dachplatten, Dachschindeln und Dachrauten, Dachpaneele FX.12 eignen sich aufgrund ihres geringen Gewichtes hervorragend zur Überdeckung von bestehenden Altdächern. Die Montage auf die bestehende Dachsubstanz wie zum Beispiel Bitumenschindeln und Bitumenbahnen kann schnell durchgeführt werden. Voraussetzung für eine mögliche Überdeckung sind eine intakte Unterkonstruktion, die richtige Dachneigung und die Voraussetzungen der bauphysikalischen Grundlagen!

Kleine Hagelkörner können einem PREFA Dach mit Stuccooberfläche nichts anhaben. Bei Hagel mit extremen Korngrößen ist eine funktionelle Beschädigung des Daches, wie bei allen Dachbaustoffen, nicht auszuschließen. Das Durchschlagen der PREFA – Bedachung ist jedoch selbst bei extremsten Hagelbedingungen mit an Sicherheit grenzender Wahrscheinlichkeit auszuschließen.

Die Zerstörung von Metallen durch chemische oder elektrochemische Reaktionen mit seiner Umgebung wird als Korrosion der Metalle bezeichnet. Die bekannteste Art der Korrosion ist das Rosten bei Eisen. Aluminiumwerkstoffe sind weitgehend korrosionsbeständig und rostfrei!

Technische Informationen

Matériau

aluminium prélaqué de 0,7mm d’épaisseur

Dimensions

700×420mm en surface de couverture (3,4parm²)

1400×420mm en surface de couverture (1,7parm²)

Poids

env. 2,4 à 2,5kg/m²

Pente de toit minimum

17° (env. 31%)

Sous-construction et couche de séparation*

Pose sur voligeage jointif (épaisseur minimum: 24mm)*; couche de séparation bitumineuse obligatoire pour les pentes de toit comprises entre 17 et 25°; à partir d’une charge de neige normalede 3,25kN/m² ou pour les catégories d’exposition0, I et II, l’utili-sation d’un voligeage jointif avec couche de séparation bitumineuse est obligatoire.

*Respecter les règles professionnelles et les normes nationales.

Fixation standard

directe, avec 3 clous annelés PREFA par panneau FX.12 petit format et 5 clous annelés PREFA par panneau FX.12 grand format (soit env. 8 à 10 clous annelés par m²)

PREFA Aluminiumdächer werden mit belüfteter Unterkonstruktion ausgeführt, dabei sind die Dacheindeckung und die Wärmedämmschicht durch einen belüfteten Zwischenraum getrennt. Dadurch kann z. B. entstandenes Kondenswasser wieder abtransportiert werden.

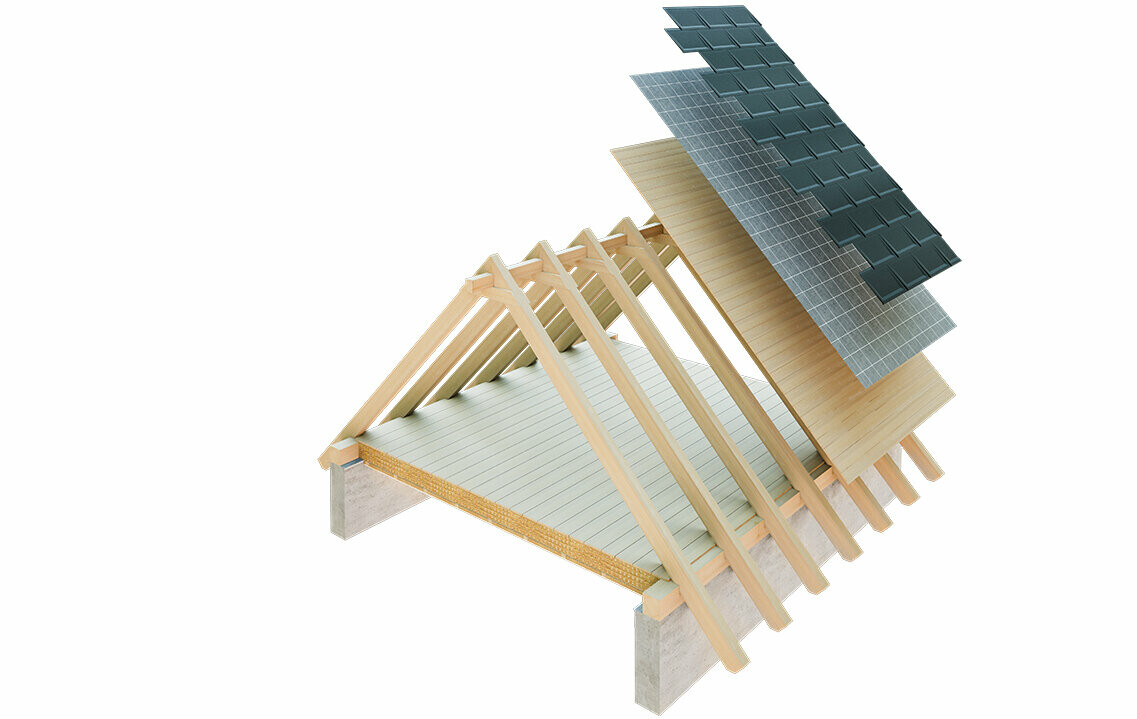

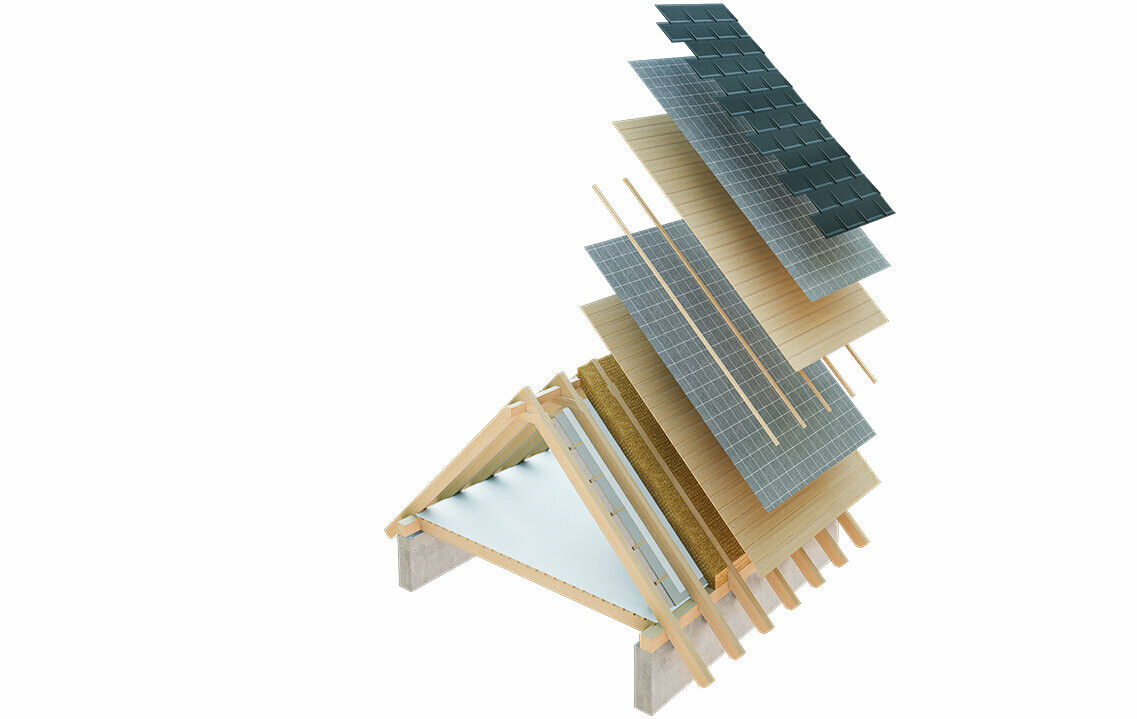

Meist wird die Dachhaut belüftet, wie in dem ersten Bild zu sehen ist. Es kann aber auch der ganze Dachbodenraum durchlüftet sein (zweites Bild).

Planung & Anwendung

Hier finden unsere Spengler und Architekten Ausschreibungstexte sowie Details zum PREFA Dachpaneel FX.12 als Download. Die Verlegeanleitungen und Verlegetipps fürs Dach, den Planungsleitfaden, den Erhebungsbogen Dach sowie zahlreiche Verlegevideos zu den Paneelen finden unsere Verlegepartner im Servicebereich. (Nur für Partnerbetriebe – halten Sie bitte Ihre Zugangsdaten bereit. Sie haben noch keine Zugangsdaten? Dann wenden Sie sich an Ihren zuständigen Gebietsverkaufsleiter).

Hinweis speziell für unsere Architektur- und Planungsbüros: 3D- und BIM-Daten sowie Texturen unserer Produkte finden Sie zudem hier: digital planen

Zubehör

Im Anschluss finden Sie eine Liste mit dem passenden Zubehör zum PREFA Dachpaneel FX.12 – vom Ortgangblech und Jet-Lüfter bis zu Dachsicherheitsprodukten wie Schneestopper und Laufsteg. Die farblich passenden Dachrinnen und Ablaufrohre finden Sie unter „Dachentwässerung“. Auch Fassadensysteme, Hochwasserschutz oder Photovoltaik-Produkte zählen zum PREFA Sortiment.

Eine vollständige und detaillierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste (nur für Verarbeiter-Betriebe).

Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16

1800 × 158 × 1,00 mm, vorgelocht

Jet-Lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer

Jet-Lüfter-Vorkopf

-

Grat- und Firstreiter

500 × 1,00 mm

Gratreitervorkopf

-

Ortgangstreifen

95 × 2.000 × 0,70 mm, mit Haftstreifen

Sicherheitskehle

3.000 mm, mit Doppelfalz gekantet

Vogelschutzgitter

125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm

Lüftungsband

mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

Einlaufblech

230 × 2.000 × 0,70 mm

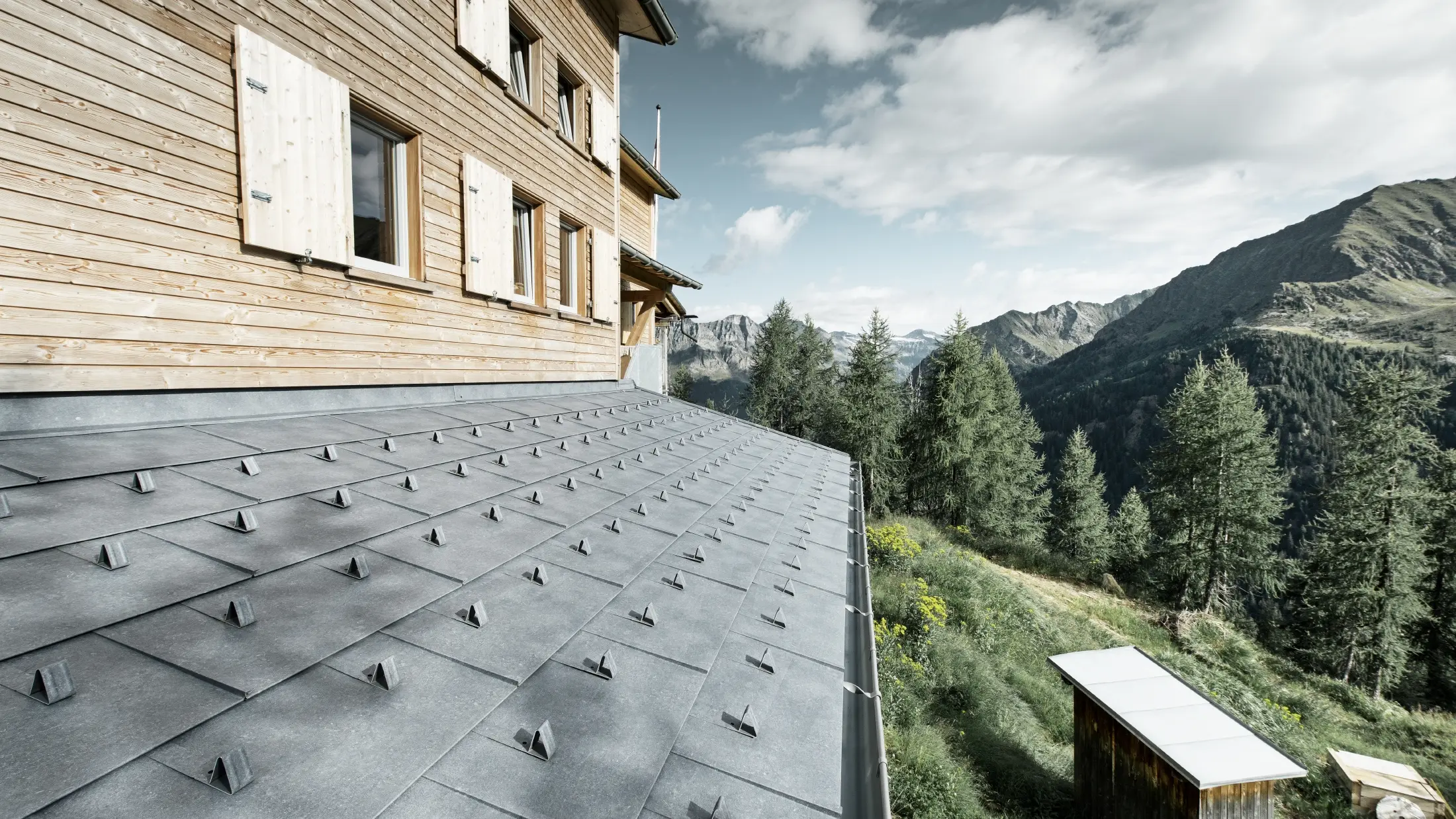

Schneestopper für R.16, FX.12 und DS.19

-

Haken für Schneerechensystem

mit 3 Durchzügen

Haken XL für Schneerechensystem

mit 5 Durchzügen, optimal für PV-Aufdachanlagen

Einlegprofil

3.000 mm; 25/25

Eiskralle

passend für Einlegprofil

Abschluss für Schneerechensystem

für Einlegeprofil

Abschluss XL für Schneerechensystem

für Einlegeprofil

Gebirgsschneefangstütze

für Rundholz Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarhalter mit Abdeckkappe

Länge: 260 mm

Solarhalter Sunny

zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solarhalter Fix

Fixe Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solarhalter Vario

Variable Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

Einzeltritt

verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf einem Fußteil

250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf zwei Fußteilen

360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B

Laufsteg

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B

Laufstegverbinder

-

Sicherheitsdachhaken

nach EN 517 – B

Sicherheitsdachhaken auf Fußteilen

nach EN 517 – B

Froschmaulluke für Dachpaneel FX.12 (klein)

700 x 420 mm, Lüftungsquerschnitt: ca. 30 cm²

Froschmaulluke für Dachpaneel FX.12 (groß)

1.400 x 420 mm, Lüftungsquerschnitt: ca. 60 cm²

Froschmaullukenhaube

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

Entlüftungshaube

Ø 100 mm, ab 12° Dachneigung

Entlüftungsrohr

Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung

Faltmanschette 100

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

Einfassungsplatte für R.16 und FX.12

für Rohrdurchführungen von Ø 80-125 mm und Dachneigungen von 17°-52°

Einfassungsplatte zum Einfalzen

Dachneigung von 12° - 52°, Ø 80 - 125 mm

Universaleinfassung 2-teilig

Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm

Unterlagsplatte

Länge: 540 mm, Breite: 125 mm

Einfassung Vario

Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°

Dachluke

-

Fenstereinfassungen für Roto & Roto-Q-Serie

in vielen Abmessungen verfügbar

Fenstereinfassungen für Velux

in vielen Abmessungen verfügbar

Kaminhut

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Dachleitungshalter für Blitzschutzdraht

Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :

Spezialkleberset

Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
