Panneau composite

Pour petits et grands plans : Avec le panneau composite en aluminium PREFABOND, les idées prennent forme.

+8
lire la suite

Le panneau composite PREFABOND est idéal pour revêtir les façades de toutes tailles. Fabriqués à partir de différents matériaux spécialement combinés, il est à la fois esthétique et extrêmement solide.

Extrêmement résistant à la corrosion et aux intempéries, il présente aussi une excellente résistance à la flexion et aux impacts. De plus, il offre une grande liberté de conception avec tous les avantages de la façade ventilée.

PREFABOND se compose de deux feuilles d’aluminium appliquées des deux côtés selon le procédé de complexage par fusion sur une âme FR (pour Fire Retardant = retardateur de flamme). Cette fixation à la fois chimique et mécanique, le rend particulièrement robuste. Le panneau composite en aluminium assure ainsi une planéité et une stabilité constantes sur toutes les surfaces.

Le panneau composite en aluminium convient à la conception de façades et à de nombreux projets de construction :

  • Construction de façades ventilées
  • Revêtement de balcons

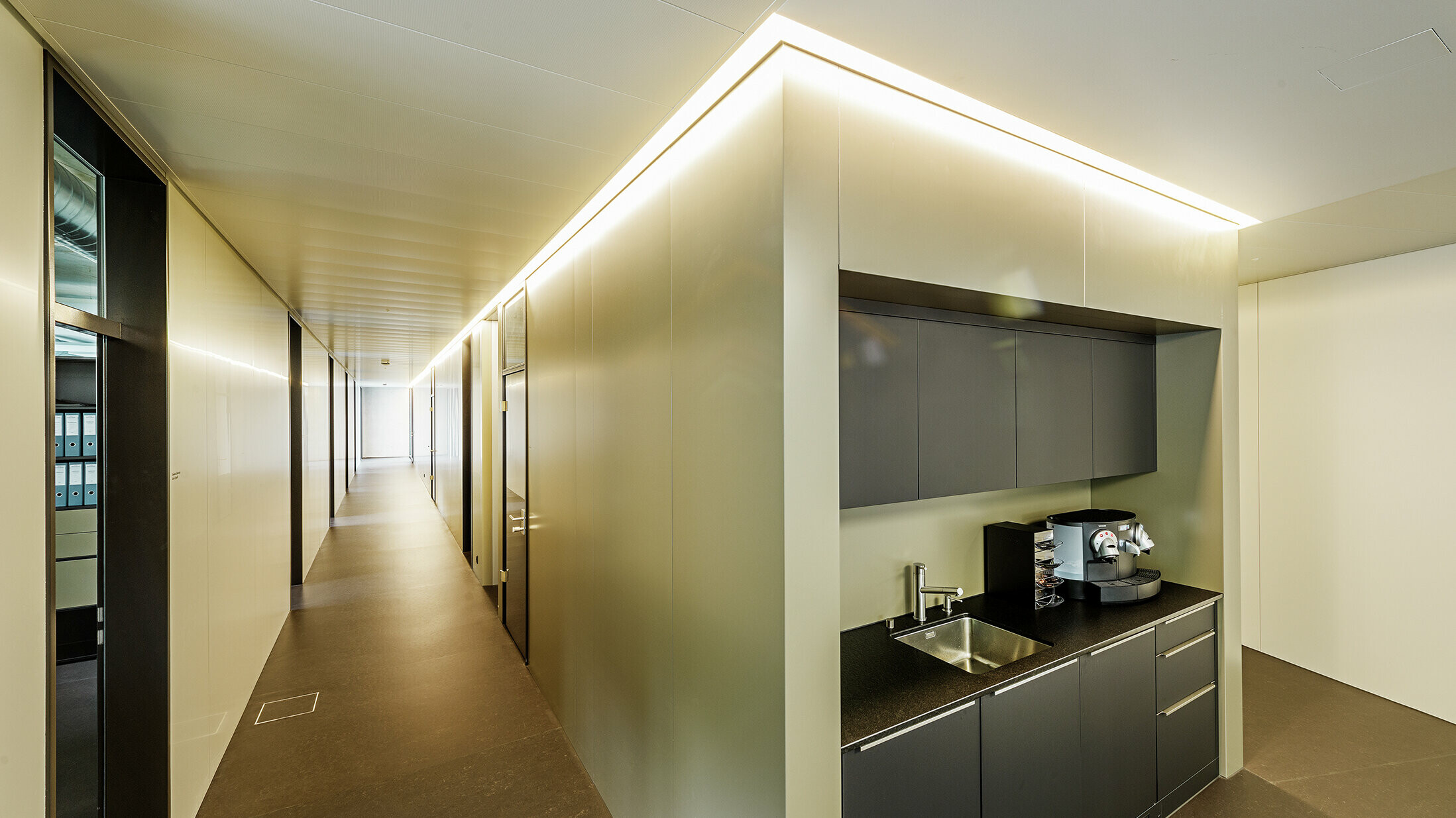

  • Intérieur : Panneaux de porte, cloisons modulaires, aménagement de pièces
PREFABOND Aluminium Verbundplatte mit Fugen in Bronze

Structure du panneau composite en aluminium PREFABOND

  1. aluminium prélaqué (face endroit)
  2. âme FR (difficilement inflammable)*
  3. aluminium avec vernis de protection (face envers)

*Âme A2 (ininflammable) sur demande

Aufbau einer PREFABOND Aluminium Verbundplatte - Beschichtetes Aluminium - FR-Kern - Aluminium mit Schutzlack, mit Lupe

Avantages du panneau composite en aluminium

Icône pour les avantages

Système complet PREFA

Tous les produits et accessoires de montage ainsi que les articles additionnels sont parfaitement adaptés les uns aux autres et sont livrés ensemble.

Icône pour les avantages

Polyvalent

Possibilité de revêtir non seulement les façades, mais aussi les balcons, et une utilisation intérieure.

Icône pour les avantages

De nombreuses options de conception

Designs de façades personnalisés grâce aux découpes sur mesure et aux possibilités de façonnage : fraisage, perçage et pliage (rainurage en V)

Icône pour les avantages

Système complet PREFA

Tous les produits et accessoires de montage ainsi que les articles additionnels sont parfaitement adaptés les uns aux autres et sont livrés ensemble.

Icône pour les avantages

Polyvalent

Possibilité de revêtir non seulement les façades, mais aussi les balcons, et une utilisation intérieure.

Icône pour les avantages

De nombreuses options de conception

Designs de façades personnalisés grâce aux découpes sur mesure et aux possibilités de façonnage : fraisage, perçage et pliage (rainurage en V)

Icône pour les avantages

Résistant aux variations de température

Peut être utilisé dans une plage de températures de -40 à +80 °C.

Icône pour les avantages

Difficilement inflammable

Grâce à sa résistance au feu, l'âme FR est conforme à la classification B-s1, d0 selon EN 13501-1 ; possibilité d'âme A2 également.

Icône pour les avantages

Poids réduit

de 7,6 kg/m²

Icône pour les avantages

Résistant aux variations de température

Peut être utilisé dans une plage de températures de -40 à +80 °C.

Icône pour les avantages

Difficilement inflammable

Grâce à sa résistance au feu, l'âme FR est conforme à la classification B-s1, d0 selon EN 13501-1 ; possibilité d'âme A2 également.

Icône pour les avantages

Poids réduit

de 7,6 kg/m²

Les multiples possibilités de façonnage et montage de PREFABOND
:
Un design uniforme et élégant

La fixation des panneaux composites peut se faire par vissage, rivetage et collage. Cela lui confère un aspect uniforme et élégant.

Fraisage, perçage et pliage – possibilités de façonnage de PREFABOND
:
Les panneaux composites PREFABOND se laissent volontiers faire

Le grand choix de couleurs et les découpes sur mesure permettent une grande liberté de conception. Les panneaux composites sont particulièrement intéressants pour mettre en valeur des petites surfaces.

Le panneau standard présente un format brut de 4 010 × 1 535 mm (format utile : 4 000 × 1 525 mm). Il peut être découpés aux dimensions souhaitées, selon les besoins. On peut également le façonner de multiples manières : par fraisage, perçage, pliage, etc. Sans compter qu’avec ses 7,6 kg/m², on a affaire à un véritable poids plume !

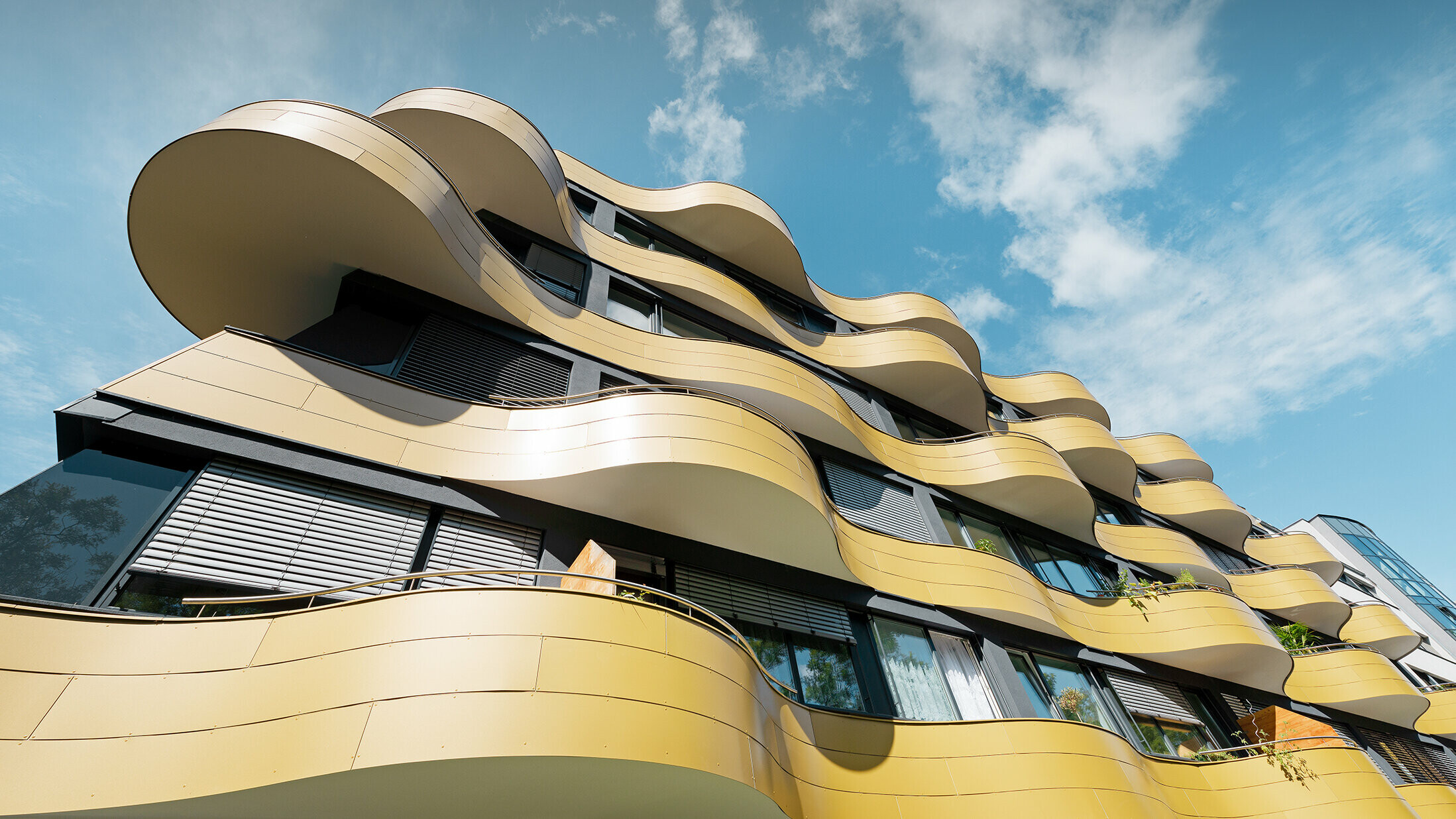

Même le cintrage des panneaux composite en aluminium PREFABOND est possible. Cela permet, p. ex., d'arrondir les angles. Les panneaux subissent alors un pliage convexe, concave ou avec une extrémité droite.

Firmengebäude mit gerundeten Außenecken, verkleidet mit der PREFA Aluminium Verbundplatte in Bronze und Schwarzgrau

Bâtiment d’entreprise aux angles extérieurs arrondis, revêtu du panneau composite en aluminium PREFA, couleur bronze et gris noir

Difficilement inflammable

Une qualité optimale pour des exigences maximales C'est pourquoi le panneau composite en aluminium PREFABOND est déjà doté de manière standard d’une âme FR (Fire Retardant = retardeur de flamme). Grâce à sa résistance au feu, l'âme FR est conforme à la classification B-s1, d0 selon EN 13501-1. Le panneau composite PREFABOND est également disponible sur demande avec une âme A2 (ininflammable), dont la résistance au feu correspond à la classification A2-s1, d0 selon en 13501-1.

Résistant aux variations de température

Le panneau composite en aluminium PREFABOND est également idéal pour les conditions extrêmes. Il peut être utilisé dans une plage de températures de -40 à +80 °C.

Profil de joint

Le profil de joint horizontal ou vertical protège non seulement la sous-construction, mais peut également être utilisé comme attraction visuelle entre les panneaux. Soit la couleur du profil de joint s'adapte à la couleur du panneau pour un effet discret, soit elle se démarque en étant plus claire ou plus foncée que la couleur de la façade.

Animation der Fugenhinterlegung bei PREFA Aluminium Verbundplatten, PREFABOND

Tableau de couleurs du panneau composite en aluminium

Le panneau composite en aluminium est disponible en plusieurs couleurs

  • Des couleurs spéciales et un niveau de brillance au choix sont disponibles sur demande.
  • Toutes les couleurs RAL sont disponibles sur demande (sous réserve de faisabilité).
  • Couleurs en stock à partir de 6 m²

Aperçu de la couleur (12)

Les couleurs en stock PREFABOND sont dans le tableau ci-dessous :

Couleur

Désignation

~ RAL

02 Anthrazit

P.10 anthracite

7016

03 Schwarz

P.10 noir

9005

10 Prefaweiß

P.10 blanc prefa

9002

11 Nussbraun

P.10 brun noisette

8019

12 Silbermetallic

argent métallisé

9006

17 Reinweiß

P.10 blanc pur

9010

17 Reinweiß

blanc pur

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 gris sombre

7043

20 Rauchsilber

argent fumé

9007

23 Schwarzgrau

gris noir

7022

44 Anthrazit matt

anthracite noir

7016

45 Bronze

bronze

7048

Remarques

  • Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface.
  • Aluminium naturel: La garantie ne s’applique pas aux éventuels changements d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
  • Des différences de couleur peuvent apparaître pour les couleurs métallisées.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

Un revêtement moderne pour votre balcon

Le panneau composite en aluminium PREFABOND est également parfait pour revêtir les balcons : Ce revêtement de surface de haute qualité, résistant à la saleté et dont la couleur est extrêmement stable, protège les panneaux des intempéries pendant des décennies. Les panneaux à revêtement biface sont disponibles sur demande et sous réserve de faisabilité.

Le rivet de balcon en acier inoxydable de 5 x 14 mm avec une tête d’un diamètre de 15 mm est idéal pour la fixation d’habillages de balcons et de balustrades avec des panneaux PREFABOND, des profils triangle et des profils sinus. Le rivet de balcon a été testé dans le système et répond aux exigences particulièrement importantes en ce qui concerne la sécurité anti-chute. Les tests d’impact du pendule réalisés selon la directive ETB (éléments de construction protégeant contre la chute) et la norme EN 12600:2002-11, en coopération avec un institut de contrôle externe, en attestent.

Balkonverkleidungen mit gelochten Aluminium Verbundplatten von PREFA

D'autres questions sur le panneau composite en aluminium PREFABOND ?

Les façades PREFA sont installées comme des façades suspendues et ventilées. Cela signifie qu’il existe une fente de ventilation entre le revêtement de façade en aluminium et l’isolation.

PREFA ne fournit pas d’âme PE, mais une âme FR de haute qualité pour les panneaux composites en aluminium. FR signifie « fire retardant », à savoir « difficilement inflammable » (classement en fonction de la réaction au feu selon NF EN 13501-1 « B-s1, d0 »).

La peur de la rouille est totalement infondée, car l’aluminium ne peut pas rouiller. Si la surface de la façade en aluminium PREFA est abîmée, une nouvelle couche d’oxyde protectrice est formée, de sorte que la durabilité de la façade PREFA reste inchangée.

La construction d’une façade suspendue et ventilée doit empêcher la formation d’humidité. La séparation de l’isolation et du revêtement de façade crée un flux d’air constant au niveau de la ventilation arrière, qui régule la teneur en humidité et assure la sécheresse de cet espace.

PREFA accorde aux produits avec la surface P.10 exceptionnelle une garantie de 40 ans sur les couleurs et les matériaux contre la rupture, la corrosion (rouille), les dégâts dus au gel, l’écaillage et la formation de bulles.

Informations techniques sur le panneau composite en aluminium

Matériau

aluminium prélaqué (face endroit) ; âme FR (fire retardant)* ;
aluminium avec vernis de protection (face envers)

Revêtement

prélaquage de qualité supérieure
face endroit : Duragloss® 5000 ou finition P.10 ; face envers : vernis de protection

Dimensions

4 010×1 535×4,0 mm
format utile : 4 000×1 525 × 4,0 mm
autres dimensions et façonnages (coupe, fraisage, perçage) réalisables sur demande

Poids

7,6 kg/m²

Fixation

sur sous-construction bois : vissé ou collé
sur sous-construction aluminium : riveté, vissé
ou collé
en fonction des contraintes statiques

Résistance thermique

De -50 °C à +80 °C

Dilatation thermique linéaire

A = 0,024 mm/m /°C (déterminée par la tôle d’aluminium)

Modification de longueur pour une différence de température de 60 °C

1,4 mm par mètre

Planification et applications

Vous trouverez ici en téléchargement des appels d'offres, ainsi que des informations sur les panneaux composites en aluminium PREFABOND. Vous trouverez dans l'espace Expert le Guide de pose PREFABOND, les Instructions de montage du panneau composite sur sous-construction en bois, le Guide pratique de conception de façade, le Guide de pose du revêtement de balcon ainsi que le Formulaire panneau composite (uniquement pour les entreprises partenaires - veuillez avoir vos données d’accès à portée de main).

Panneau composite en aluminium – accessoires

Vous trouverez une liste complète et détaillée des accessoires dans notre liste de prix.

Bande complémentaire

1.100 mm, 1.200 mm

Rivet de façade

Pour la fixation sur sous-construction métallique ; 5 × 14 mm, la tête 16 mm

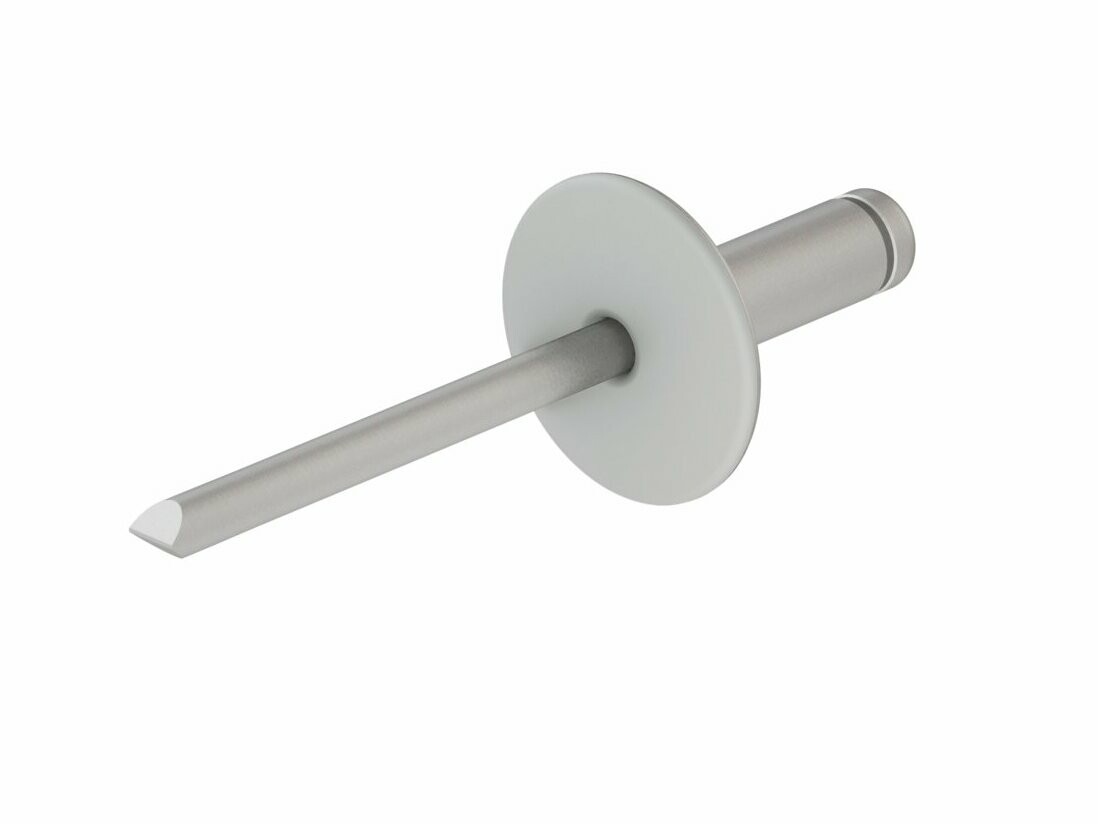

Rivet de balcon

Pour la fixation sur sous-construction métallique ; 5 × 14 mm, la tête 15 mm

Douille de guidage pour point fixe

9,5 × 5,1 mm, pour réduire le trou de perçage de ⌀ 9,5 mm à ⌀ 5,1 mm

Embout de riveteuse pour rivet de balcon

Pour la fixation sur sous-construction métallique; diamètre extérieur 30 mm

Embout de riveteuse pour rivet de façade

pour la fixation sur des sous-constructions; diamètre extérieur 49 mm

Mandrin de perçage manuel

Pour la fixation sur des sous-constructions; diamètre de perçage panneau composite 9,5 mm

Foret spécial pour sous-construction métallique

Ø 5,1 × 85 mm

Étrier pour rivet pour les sousconstructions métalliques

Ø 9,5/5,1 mm

Vis de façade pour sous-construction bois

4,8 × 30 mm, la tête 16 mm; avec joint d’étanchéité, Ø 14 × 4 mm, la tête 16 mm

Vis de façade pour sous-construction en aluminium

5,5 × 25 mm, Ø 11 × 4 mm, tête de 16 mm

Douille fixe pour vis de façade (sous-construction en aluminium)

Ø 11 × 4 mm, pour rétrécir la perforation de 11 à 5,8 mm

Douille de guidage pour vis de façade (sous-construction en aluminium)

Ø 11 × 4 mm, pour rétrécir la perforation de 11 à 8,4 mm

Joint EPDM

70 × 0,75 mm, 135 × 0,75 mm; pour la protection des joints sur des sous-constructions bois; un côté adhésif ou non adhésif

Foret spécial pour sous-construction bois

Ø 3,3 mm, DIN 338

Étrier pour rivet pour les sousconstructions bois

Ø 9,5/3,3 mm, diamètre de perçage panneau composite en aluminium 9,5 mm / sous-construction 3,3 mm

Profil en F pour panneaux PREFABond

3.000 mm

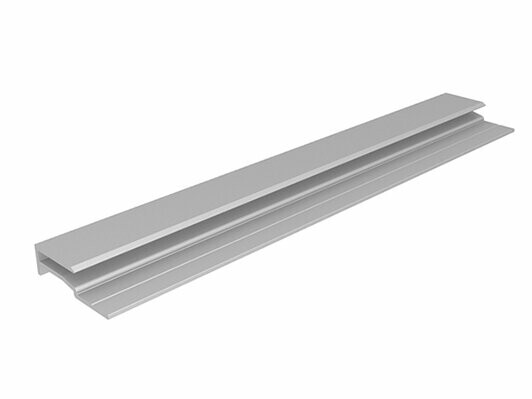

Profil en U pour panneaux PREFABond

3.000 mm

Fraise à rainurer en V à 90°

Pour l’usinage des panneaux PREFABOND avec âme FR

Fraise à rainurer en V à 135°

Pour l’usinage des panneaux PREFABOND avec âme FR

Foret étagé

pour l’usinage des panneaux prefabond avec âme FR

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Perceuse hélicoïdale HSS Smart step

Perceuse hélicoïdale pour PREFABOND, pour un perçage circulaire de haute précision et une utilisation manuelle.

Joint d’étanchéité

Ø 14 × 4 mm, pour assurer le centrage et l’étanchéité des vis de fixation pour panneaux composites PREFABOND posés sur des sous-constructions bois

Butée de profondeur pour foret étagé

Ø 9,5 × Ø 5,1 mm

Manche pour ébavureur

Type S/E; manche pour lame à ébavurer (⌀ 3,2 mm); pour l’usinage des panneaux PREFABOND

Lames pour ébavureur

S10/E100, Ø 3,2 mm; Ø 3,2 mm; pour l’usinage des panneaux PREFABOND

LT-XT Tool TX 25

Pour vissage des vis de façade PREFABOND (diamètre de la tête : 16 mm) pour les sous-structures en aluminium.

Couteau

Pour points fixes (Ø 5,1 mm) ou points coulissants (Ø 9,5 mm)

Cale d’espacement pour PREFABOND

Largeur du joint 8 ou 10 mm, pour joints longitudinaux ou transversaux

Ventouse et écrou

-
