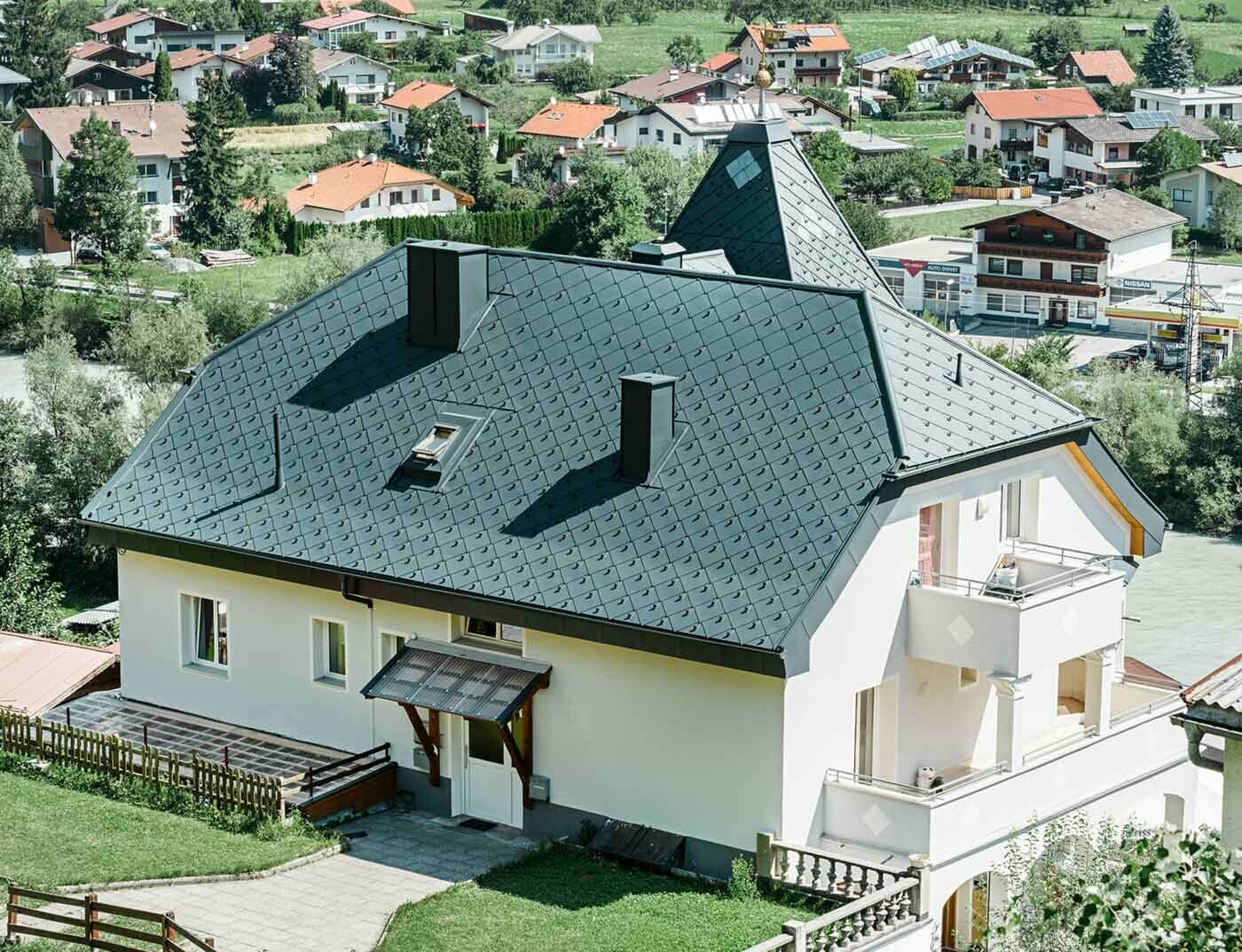

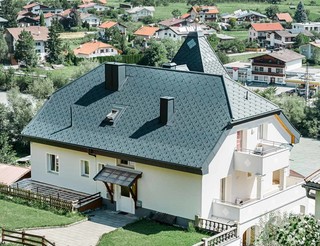

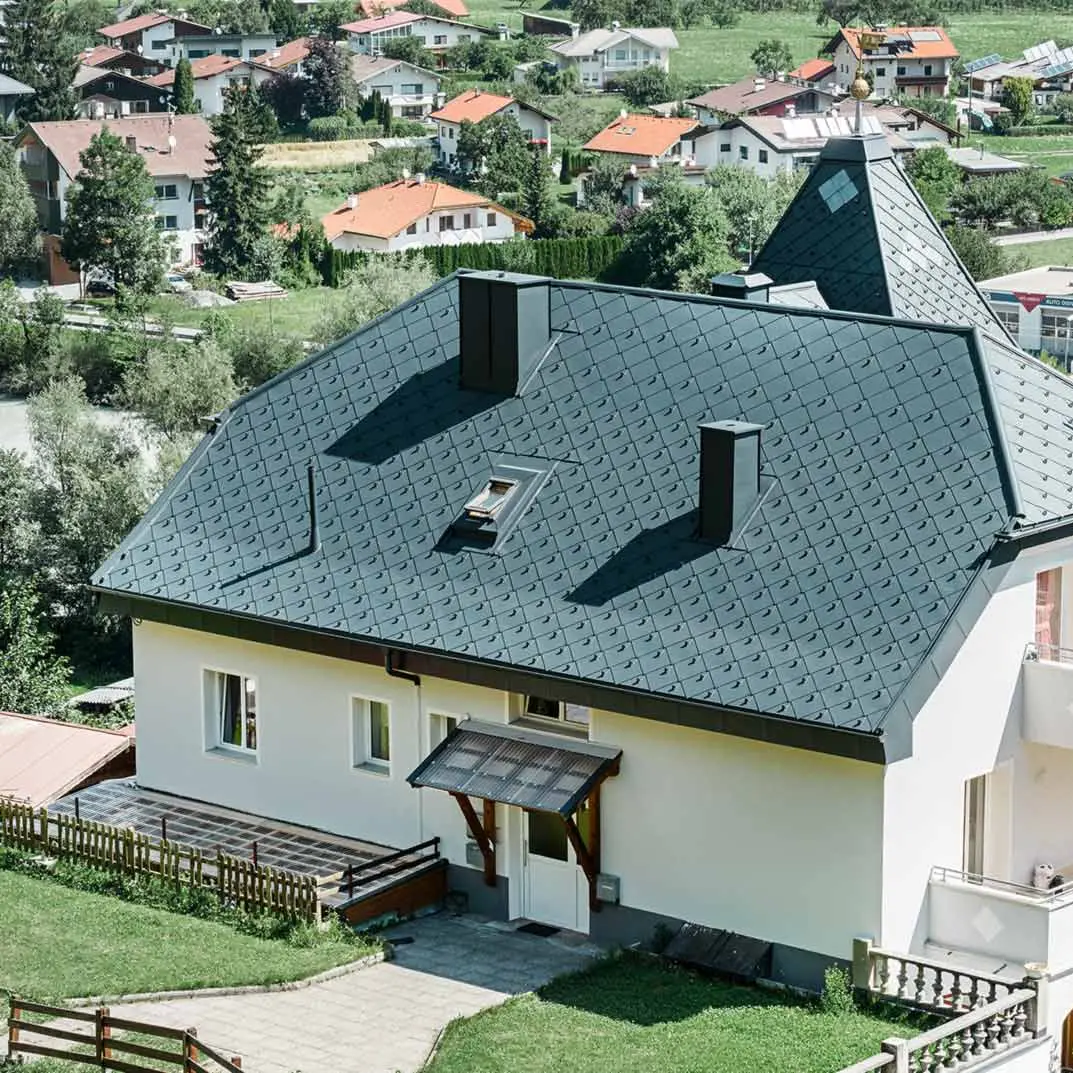

Toit à deux pans en croupe avec une tour, recouvert de losanges de toiture en aluminium 44 × 44 couleur anthracite.

Losange de toiture 44x44

Poids minimal et efficacité optimale lors de la manipulation : Le losange de toiture 44 x 44 permet un montage rapide et économique.

+6
lire la suite

Avec le losange de toiture en aluminium PREFA au format 44 × 44 cm, PREFA donne une forte impulsion à la créativité innovante. La structure de surface agrandie permet le libre jeu avec les formes traditionnelles et des accents plus modernes, sans pour autant renoncer à une grande longévité et une résistance extrême aux intempéries. Le nouveau losange de toiture design de PREFA étonne par son poids minimal ainsi que par son efficacité optimale lors de sa manipulation : les baguettes de fixation intégrées permettent un montage à la fois rapide et économique des éléments de toit et de façade.

  • Design visuellement harmonieux
  • Nouveau système de montage - baguettes de fixation intégrées dans un système de montage permettant une pose rapide
  • Optimisation du système
  • Disponible dans 10 couleurs standard (surface stucco)
  • Sur demande : aussi disponible en finition lisse

[Translate to français:]

Aperçu de la couleur (10)

Le produit est disponible dans les couleurs suivantes

Couleur

Désignation

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 anthracite

7016

03 Schwarz

P.10 noir

9005

04 Ziegelrot

P.10 rouge tuile

8004

05 Oxydrot

P.10 rouge oxyde

3009

06 Moosgrün

P.10 vert mousse

6005

07 Hellgrau

P.10 gris souris

7005

11 Nussbraun

P.10 brun noisette

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 gris sombre

7043

43 Steingrau

P.10 gris pierre

7031

Remarques

  • Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface.
  • Aluminium naturel: La garantie ne s’applique pas aux éventuels changements d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
  • Des différences de couleur peuvent apparaître pour les couleurs métallisées.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

Détails techniques

Matériau

aluminium prélaqué de 0,7mm d’épaisseur

Finition standard

stucco

Dimensions

437×437mm en surface de couverture (env. 5parm²)

Poids

env. 2,6 kg/m²

Pente de toit minimum

12° (env. 21%): pour une longueur de chevrons inférieure à 7m

14° (env. 25%): pour une longueur de chevrons comprise entre 7 et 12m

16° (env. 29%): pour une longueur de chevrons supérieure à 12m

Sous-construction et couche de séparation*

Pose sur voligeage jointif (épaisseur minimum: 24mm); à partir d’une charge de neige normale de 3,25kN/m² ou pour lescatégories d’exposition 0, I et II, l’utilisation d’un voligeage jointifavec couche de séparation bitumineuse est obligatoire.

* Respecter les règles professionnelles et les normes nationales.

Fixation standard

directe, 4clous annelés PREFA pour chaque losange de toiture et de façade 44×44 (soit 20clous annelés par m²)

Conception et emploi

Accessoires

Vous trouverez une liste complète et détaillée des accessoires dans notre liste de prix.

Demi-losange de départ 44 × 44

-

Demi-losange de fin 44 × 44

-

Bande de départ pour bardeaux, DS.19, losanges de toiture, R.16 et panneau de toiture FX.12

1800 × 158 × 1,00 mm, préperforée

Faîtière ventilée

3.000 × 1,00 mm, 1.200 × 1,00 mm, faîtière ventilée autoportante pour toitures ventilées

About de faîtière ventilée

-

Faîtière et arêtier

500 × 1,00 mm

About d’arêtier

-

Bande de rive

95 × 2.000 × 0,70 mm, avec bande d’accrochage

Noue de sécurité

3.000 mm, avec double pli de sécurité

Grille anti-insectes

125 × 2.000 × 0,7 mm, avec perforations circulaires Ø 5/7 mm

Bavette ventilée

Avec perforations carrées 6 mm, disponible dans les couleurs brun/anthracite et gris souris/gris souris, dimensions: 1,00 × 250 mm et 1,00 × 333 mm

Larmier d’égout

230 × 2.000 × 0,70 mm

Arrêts de neige pour losange de toiture 44 × 44

-

Crochet pour système pare-neige

Avec 3 trous pour les barres pare-neige

Crochet XL pour système pare-neige

Avec 5 passages, idéal pour les systèmes photovoltaïques sur toiture

Barre pare-neige

3.000 mm; 25/25

Arrêt-glace

Compatible avec les barres pare-neige

Embout pour système pare-neige

Pour les barres pare-neige

Embout XL pour système pare-neige

Pour barre pare-neige

Support solaire pour centrales photovoltaïques sur toitures PREFA, avec cache

Support solaire avec cache

Longeur: 260 mm

Support solaire Sunny

Pour tous les produits PREFA petit format ainsi que les joints debout

Support solaire fix

Montage fixe de modules solaires sur les systèmes de toiture de petit format PREFA. Avec ou sans connecteur. Uniquement pour les rails de support PREFA, non compatible avec les produits de fabricants tiers.

Support solaire vario

Montage variable de modules solaires sur les systèmes de toiture de petit format PREFA. Avec ou sans connecteur. Uniquement pour les rails de support PREFA, non compatible avec les produits de fabricants tiers.

Support de pare-neige pour rondins

Pour des rondins Ø 140 mm

Marche de toit

Inclinaison réglable pour pentes de toit comprises entre 12° et 60°; conforme à la norme DIN EN 516-1-A

Support de chemin de circulation fixé sur une platine

250 mm; pentes de toit 12°-55°; conforme à la norme DIN EN 516-1-A

Support de chemin de circulation fixé sur deux platines

360 mm; pentes de toit 12°-55°; conforme à la norme DIN EN 516-1-B

Chemin de circulation

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; conforme à la norme EN 516-1-A ou EN 516-1-B

Élément d’assemblage pour chemin de circulation

-

Crochet de sécurité

Conforme à la norme EN 517 – B

Crochet de sécurité monté sur platines

Conforme à la norme EN 517 – B

Chatière pour losange de toiture 44 × 44

437 × 437 mm, section d'aération : env. 30 cm²

Chapeau de raccordement pour chatière

À riveter, section d’aération ca. 30 cm²

Raccordement d’aération

Ø 100 mm, pente de toit : supérieure à 12°

Tuyau de ventilation

Ø 100 mm, Ø 120 mm fourni avec cache et joint EPDM

Soufflet plissé 100

Ø 100 – 130 mm, Manchon EPDM à élasticité permanente, pour passages dans la sous-couverture

Raccordement de ventilation pour losange de toiture 44 × 44

Pour le passage de tuyaux d’un diamètre de 80 à 125 mm et des pentes de toit comprises entre 12° et 52°

Raccordement de ventilation à agrafer

Pentes de toit 12° - 52°, Ø 80 - 125 mm

Raccordement universel 2 éléments

Pour pentes de toit comprises entre 12° et 52°, pour le passage de tuyaux d’un diamètre de 40 à 120 mm

Plaque de support pour losange de toiture 44 × 44 et bardeau DS.19

Longueur: 680 mm, largeur: 125 mm

Abergement vario

largeur: 120 – 600 mm, 600 – 1.020 mm, longueur variable 150 – 980 mm, Dachneigung von 12° – 55°

Tabatière

-

Entourages pour fenêtres rotoq

Disponible dans de nombreuses dimensions

Entourages pour fenêtres velux

Disponible dans de nombreuses dimensions

Chapeau de cheminée

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Clip de toit pour conducteurs parafoudre

Épaisseur de serrage: 2 – 8 mm; logement pour conducteurs ronds: Ø 8 mm :

Kit d’assemblage

Contenu: 1 cartouche de colle spéciale PREFA 290 ml, 1 pot de produit nettoyant 60 ml, 1 feuille de papier abrasif, 1 chiffon de nettoyage, 2 embouts
