SYSTÈMES DE TOITS LOSANGE DE TOITURE 29X29

Bâtiments de référence PREFA Systèmes de toits Losange de toiture 29x29 03 P.10 noir

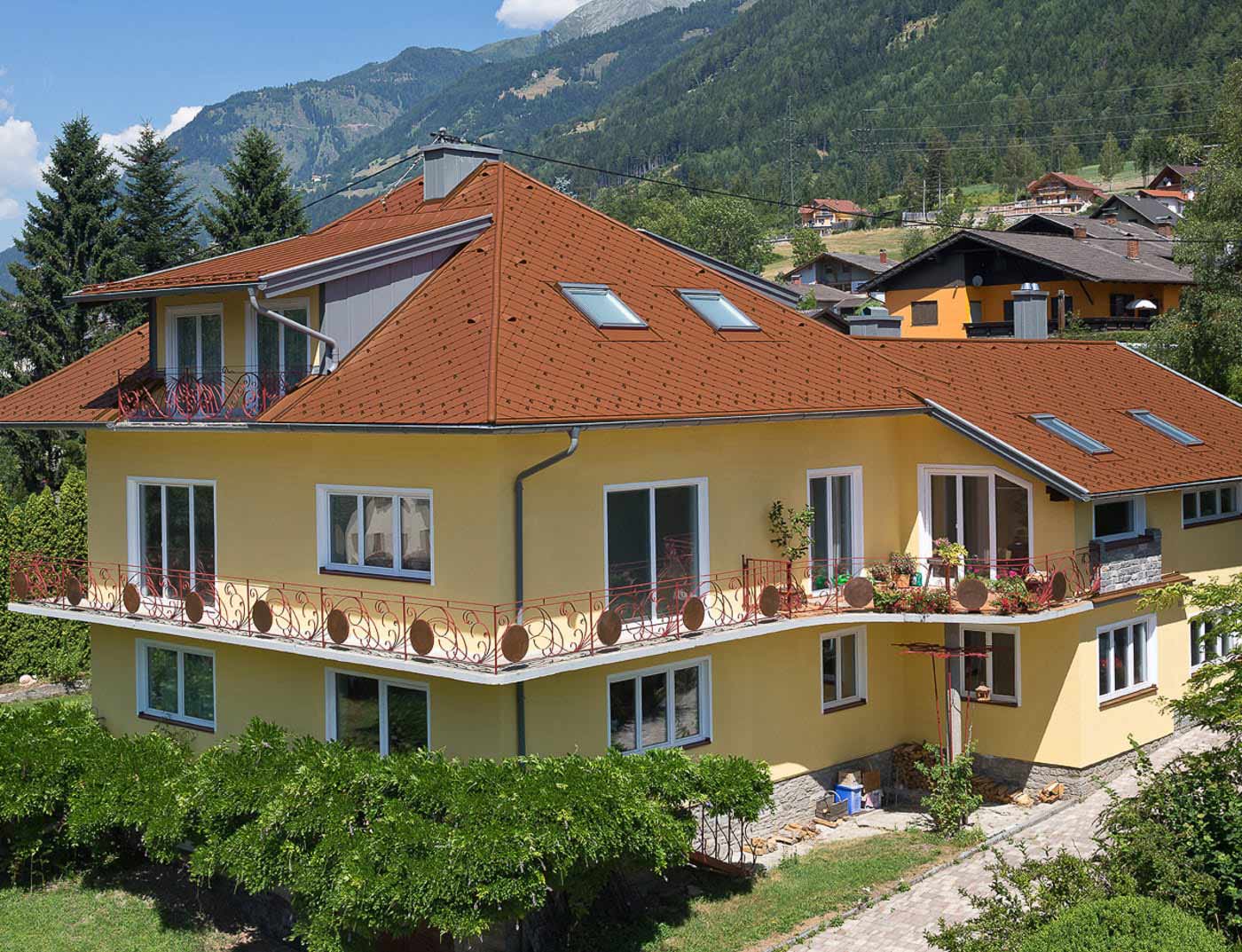

Bâtiments de référence PREFA Systèmes de toits Losange de toiture 29x29 04 P.10 rouge tuile

Bâtiments de référence PREFA Systèmes de toits Losange de toiture 29x29 05 P.10 rouge oxyde

Bâtiments de référence PREFA Systèmes de toits Losange de toiture 29x29 06 P.10 vert mousse

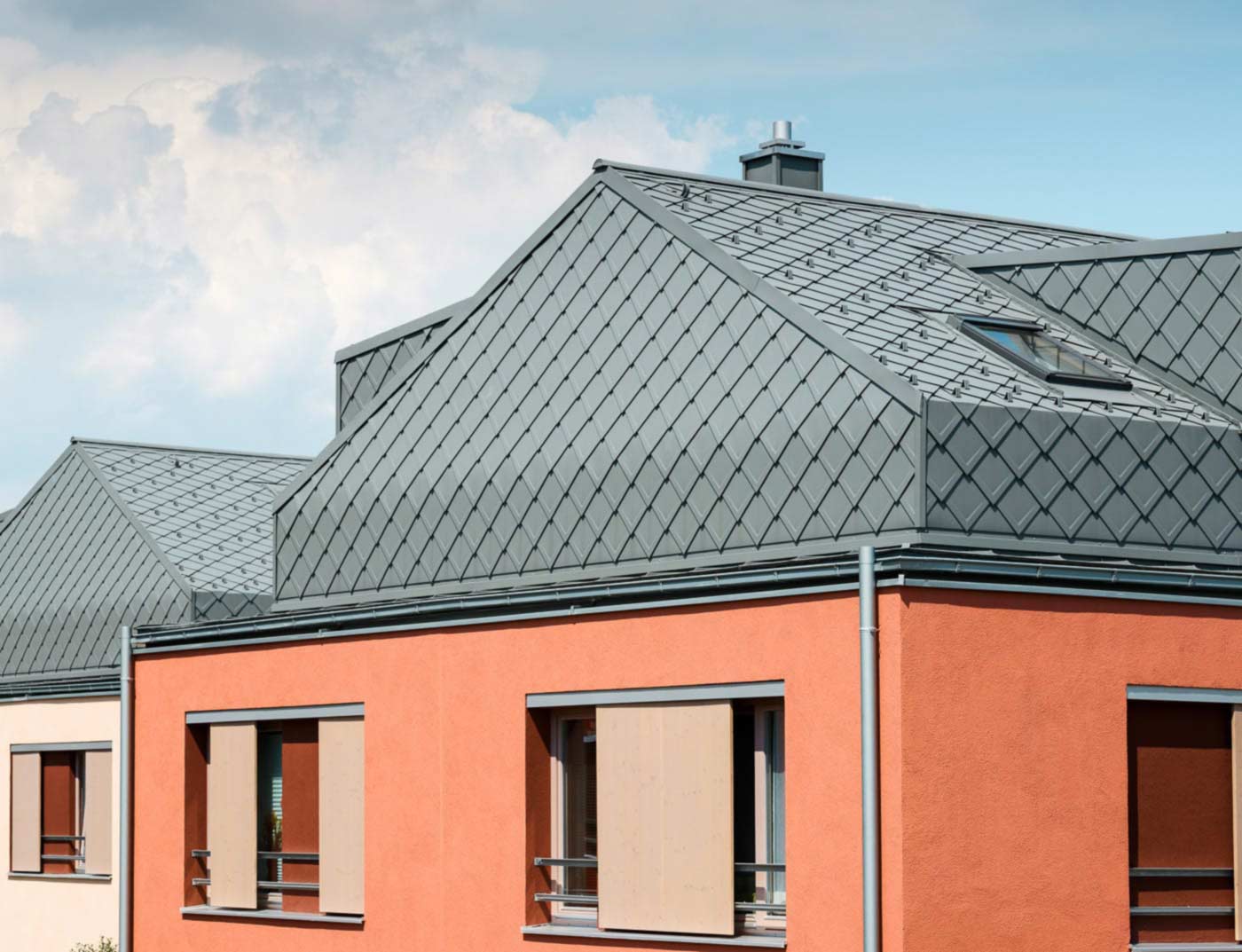

Bâtiments de référence PREFA Systèmes de toits Losange de toiture 29x29 07 P.10 gris souris

Bâtiments de référence PREFA Systèmes de toits Losange de toiture 29x29 43 P.10 gris pierre

Produits PREFA Systèmes de toits Losange de toiture 29x29 01 P.10 brun P.10

Produits PREFA Systèmes de toits Losange de toiture 29x29 02 P.10 anthracite P.10

Produits PREFA Systèmes de toits Losange de toiture 29x29 03 P.10 noir P.10

Produits PREFA Systèmes de toits Losange de toiture 29x29 04 P.10 rouge tuile P.10

Produits PREFA Systèmes de toits Losange de toiture 29x29 05 P.10 rouge oxyde P.10

Produits PREFA Systèmes de toits Losange de toiture 29x29 06 P.10 vert mousse P.10

Produits PREFA Systèmes de toits Losange de toiture 29x29 07 P.10 gris souris P.10

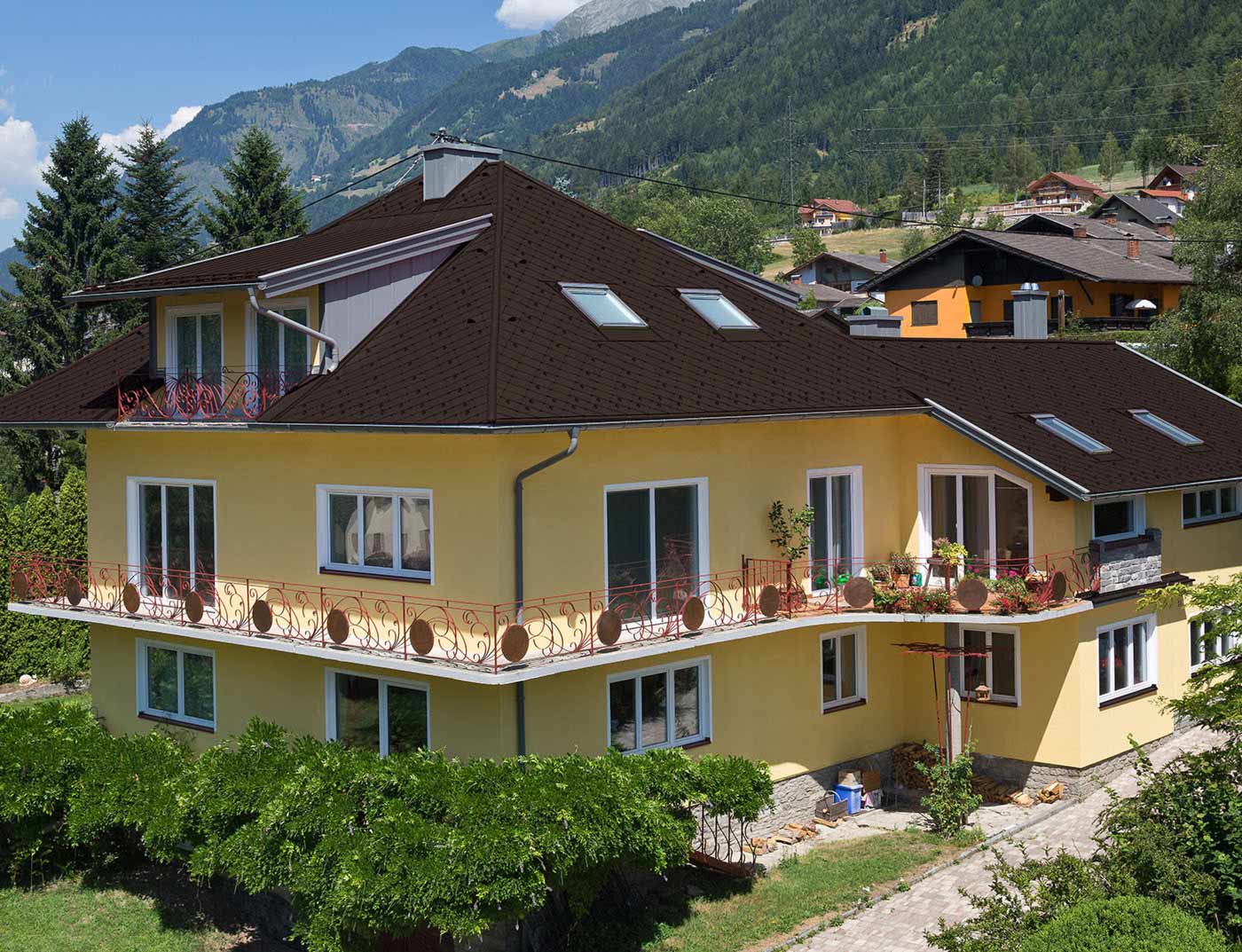

Produits PREFA Systèmes de toits Losange de toiture 29x29 11 P.10 brun noisette P.10

Produits PREFA Systèmes de toits Losange de toiture 29x29 43 P.10 gris pierre P.10

COULEURS DISPONIBLES

COULEUR 01 P.10 BRUN

COULEUR 02 P.10 ANTHRACITE

COULEUR 03 P.10 NOIR

COULEUR 04 P.10 ROUGE TUILE

COULEUR 05 P.10 ROUGE OXYDE

COULEUR 06 P.10 VERT MOUSSE

COULEUR 07 P.10 GRIS SOURIS

COULEUR 11 P.10 BRUN NOISETTE

COULEUR 43 P.10 GRIS PIERRE

Le losange de toiture est un produit innovant de la gamme des éléments de toiture PREFA. Les toits couverts avec les losanges de toiture séduisent par le gaufrage spécial de chaque losange de toiture. La technique de pose par emboîtement garantit une intégration parfaite dans le système de toiture PREFA.

Dimensions: 290 × 290 mm
Disponible dans 9 couleurs standard
Gamme complète d’accessoires
40 ans de garantie
Alliage selon la norme EN 1396
Revêtement selon le processus Coil Coating

Disponible dans 9 couleurs standard (surface stucco)
Sur demande : aussi disponible en finition lisse

MATÉRIAU:: Aluminium épaisseur 0,7 mm
FACE VISIBLE:: Coil Coating
FACE ARRIÈRE:: Laque de protection
DIMENSIONS:: 290 × 290 mm en surface posée
POIDS:: 1 m² = env. 2,6 kg = 12 losanges de toiture 29 × 29
PENTE:: À partir de 22°
POSE:: sur voligeage intégral 24 mm
FIXATION:: 1 patte de fixation brevetés PREFA par losange de toiture 29 × 29 = 12 pattes brevetées par m²

Les combles peuvent aussi servir d’espace d’habitation

Les combles ne sont pas utilisés comme espace d’habitation

LOSANGE DE TOITURE

COULEUR	~ RAL
01 P.10 brun	7013
02 P.10 anthracite	7016
03 P.10 noir	9005
04 P.10 rouge tuile	8004
05 P.10 rouge oxyde	3009
06 P.10 vert mousse	6005
07 P.10 gris souris	7005
11 P.10 brun noisette	8019
43 P.10 gris pierre¹	7031

COULEUR: 01 P.10 brun
~ RAL: 7013

COULEUR: 02 P.10 anthracite
~ RAL: 7016

COULEUR: 03 P.10 noir
~ RAL: 9005

COULEUR: 04 P.10 rouge tuile
~ RAL: 8004

COULEUR: 05 P.10 rouge oxyde
~ RAL: 3009

COULEUR: 06 P.10 vert mousse
~ RAL: 6005

COULEUR: 07 P.10 gris souris
~ RAL: 7005

COULEUR: 11 P.10 brun noisette
~ RAL: 8019

COULEUR: 43 P.10 gris pierre¹
~ RAL: 7031

¹ Les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé, gris quartz et aluminium naturel s’inspirent de coloris naturels et sont ainsi soumises à de légères variations, ce qui confère aux produits un caractère unique.

Remarques

Les valeurs RAL et NCS indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface. En outre, les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé et gris quartz sont inspirées de coloris naturels composés de plusieurs teintes.
Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

DÉTAILS CONCERNANT LES COULEURS

BANDE DE DÉPART PREFA POUR BARDEAU, LOSANGES, FX.12 ET R.16

1800 × 158 × 1,00 mm, pré-perforée

DEMI-LOSANGE DE TOITURE 29 × 29 PREFA POUR DÉPART

DEMI-LOSANGE DE TOITURE 29 × 29 PREFA POUR FIN

GRILLE DE PROTECTION PREFA ANTI-OISEAUX

125 × 2.000 × 0,7 mm, avec perforations rondes ø 5 mm

BAVETTE VENTILÉE PREFA

avec perforation carrée 6 mm, de couleurs brun/anthracite et gris souris/gris souris, dimensions: 1,00 × 250 mm et 1,00 × 333 mm

SUPPORT POUR PANNEAUX SOLAIRES PREFA AVEC CACHE

Long. 200 mm

TABLETTE PREFA

230 × 2.000 × 0,70 mm

NOUE DE SÉCURITÉ PREFA STUCCO

3.000 mm, avec double pli de sécurité

RIVE ORIGINALE PREFA STUCCO

95 × 2.000 × 0,70 mm, avec tôle d’accrochage

RIVE ORIGINALE PREFA STUCCO

95 × 2000 × 0,70 mm

CHATIÈRE PREFA POUR LOSANGES DE TOITURE 29 × 29 PREFA

300 × 420 mm, section d’aération env. 30 cm²

CHAPEAU DE RACCORDEMENT POUR CHATIÈRE PREFA

à riveter, surface de ventilation env. 30 cm²

FAÎTIÈRE PREFA

500 × 1,00 mm

ABOUT DE FAÎTIÈRE

AÉRATEURS JET PREFA

3.000 × 1,00 mm, 1.200 × 1,00 mm, pour toit chaud, convient à toutes les longueurs de chevron

ABOUT PREFA POUR AÉRATEUR JET

TABATIÈRE

Dimensions intérieures 595 × 595 mm, pente de toit à partir de 12°, complète avec châssis bois, barre d’écartement avec goupille à ressort et plaque translucide double de 6 mm

RACCORDEMENTS PREFA POUR FENÊTRES DE TOIT VELUX

disponible dans de nombreuses dimensions

RACCORDEMENTS PREFA POUR FENÊTRES DE TOIT ROTO

disponible dans de nombreuses dimensions

MARCHE-PIED UNIVERSEL PREFA

Contient deux platines avec joints d’étanchéité et marche, matériel de fixation inclus. Pente de toit de 12 ° à 60 °. Conforme à DIN EN 516-1-A

CROCHETS SUPPORTS DE GRILLE PASSERELLE PREFA SUR UN PIED

250 mm, pente 5° - 55°

CROCHETS SUPPORTS DE GRILLE PASSERELLE PREFA SUR DEUX PIEDS

360 mm, pente 12° - 55°

GRILLES PASSERELLES PREFA

250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1200 mm
360 × 800 mm
360 × 1.200 mm

ÉLÉMENT D’ASSEMBLAGE DES GRILLES PASSERELLES

CROCHETS DE SÉCURITÉ DE TOIT PREFA SELON NORME EN 795 SUR PIEDS DE SUPPORT

CROCHETS DE SÉCURITÉ DE TOIT PREFA SELON NORME EN 517B

RACCORDEMENTS DE VENTILATION PREFA POUR LOSANGE 29 × 29

pente de toit de 17° à 52°, Ø 80 - 125 mm

RACCORDEMENTS PREFA UNIVERSELLE EN DEUX PARTIES

pour passage de tuyau de diamètre 40 à 120 mm, pour pente de toit de 12° à 52°

RACCORDEMENT DE VENTILATION À AGRAFER

Pentes de toit de 12° à 52°; Ø de 80 à 125 mm

RACCORDEMENT D’AÉRATION PREFA

pente de toit à partir de 12°, Ø 100 mm

TUYAU DE VENTILATION PREFA

Ø 100 mm, Ø 120 mm, pour raccordement de ventilation

SOUFFLET PLISSÉE PREFA

Ø 100 – 130 mm, manchon élastique EPDM pour passage dans la sous-toiture de toit

ARRÊT DE NEIGE PREFA POUR TUILES ET LOSANGES DE TOITURE 29 × 29

PLAQUE DE SUPPORT PREFA

CROCHETS DE TUBES PARE-NEIGE PREFA

Hauteur du crochet 165 mm, hauteur de passage du tube 135 mm

HAUTEUR DU CROCHET 165 MM, HAUTEUR DE PASSAGE DU TUBE 135 MM

pour crochet de tubes pare-neige, 15 × 3.000 mm

PIÈCE DE FIN POUR TUBES PARE-NEIGE

SYSTÈME PARE-NEIGE PREFA

pour 3 barres

BARRE POUR SYSTÈME PARE-NEIGE PREFA

3.000 mm 25/25

ÉLÉMENT ARRÊT-GLACE POUR BARRE

pour barre du système pare-neige PREFA

PIÈCE DE FIN POUR SYSTÈME PARE-NEIGE À BARRES

SUPPORT PARE-NEIGE POUR RONDINS

300 × 246 mm, pour rondins Ø 140 mm

CHAPEAU DE CHEMINÉE PREFA

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

PROFILS PLATS PREFA

Remarque: Vous pouvez télécharger les fichiers .DWG et .DXF en faisant un clic droit et en sélectionnant « Enregistrer la cible du lien sous… » dans le menu contextuel.

5 MB PREFA_Details_Dach_Dachrauten_29x29_2017_Q4_DE.dwg 24 MB PREFA_Details_Dach_Dachrauten_29x29_2017_Q4_DE.dxf 6 MB PREFA_Details_Dach_Dachrauten_29x29_2017_Q4_DE.pdf

ESPACE SECURISE POUR INSTALLATEURS ET ARCHITECTES

Eine Hand hält ein Smartphone mit einem Foto von einem Haus mit dem PREFA Fotoservice - man erkennt das Haus mit und ohne PREFA Dach.

SERVICE PHOTO PREFA

VOTRE MAISON AU LOOK PREFA

Nous élaborons pour vous un montage photographique de votre maison avec une toiture ou une façade PREFA. Nous vous enverrons le résultat dans quelques jours par e-mail pour vous montrer à quoi ressemblerait votre maison avec les produits PREFA.

ACCÈS AU SERVICE PHOTO

DOCUMENTATIONS

COMMANDER GRATUITEMENT DES PROSPECTUS

Expédition par la poste : Nous vous enverrons gratuitement des prospectus d’information directement à votre domicile ou dans votre boîte mail.

COMMANDER GRATUITEMENT

Handwerker-Suche

PREFA DAKDEKKERS BIJ U IN DE BUURT VINDEN

Wij laten u zien welke installatiebedrijven in uw omgeving echte PREFA professionals zijn en de sterke aluminium producten monteren.

DAKDEKKERS VINDEN

imprimer

SYSTÈMES DE TOITS LOSANGE DE TOITURE 29X29

LOSANGE DE TOITURE 29 × 29 - INFORMATIONS

LOSANGE DE TOITURE 29 × 29 – DÉTAILS TECHNIQUES

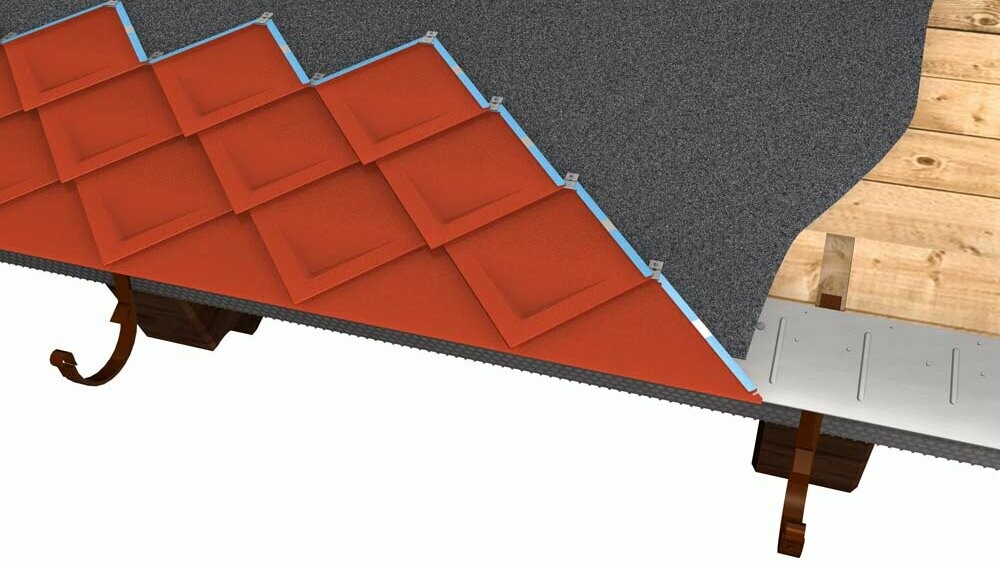

STRUCTURE DE TOIT
