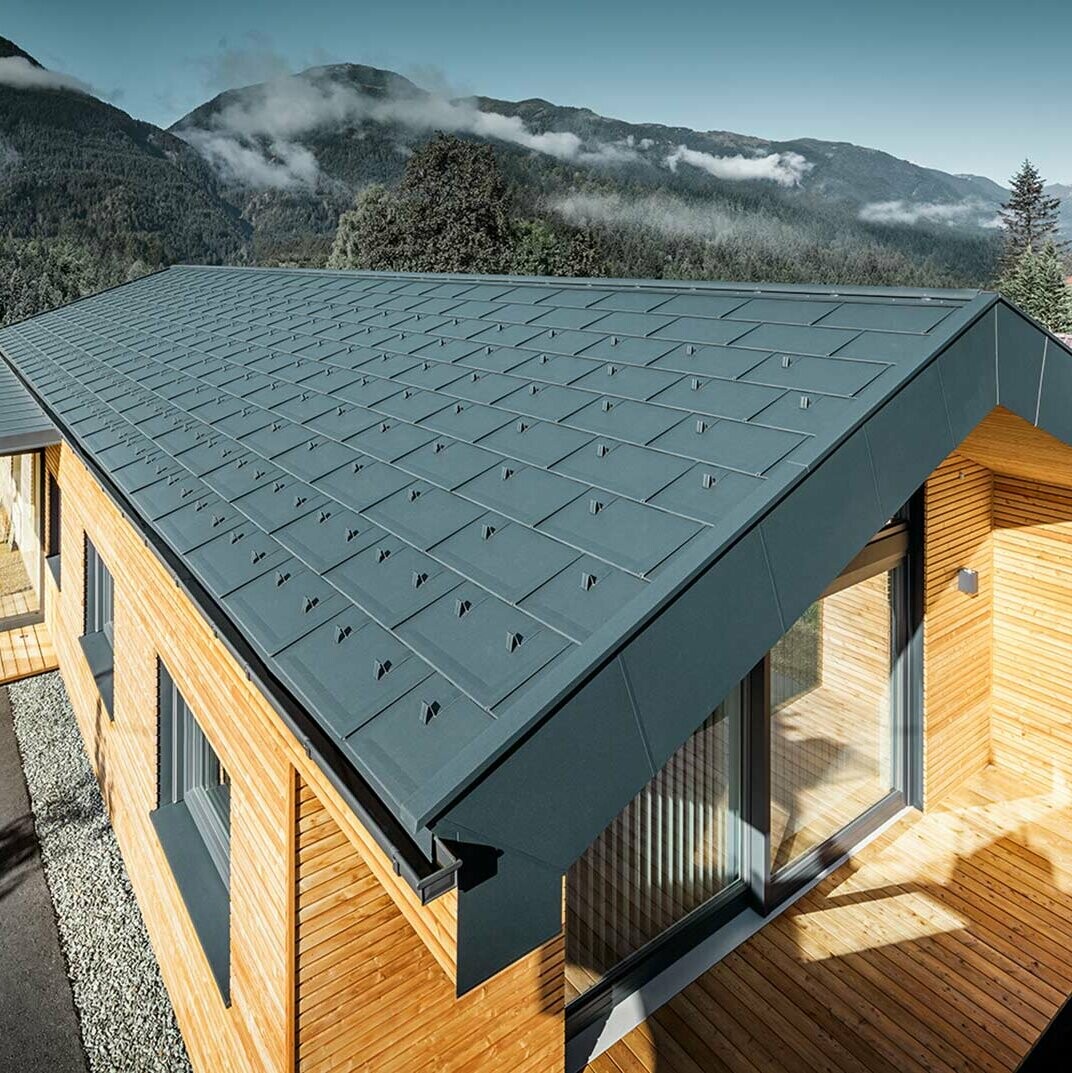

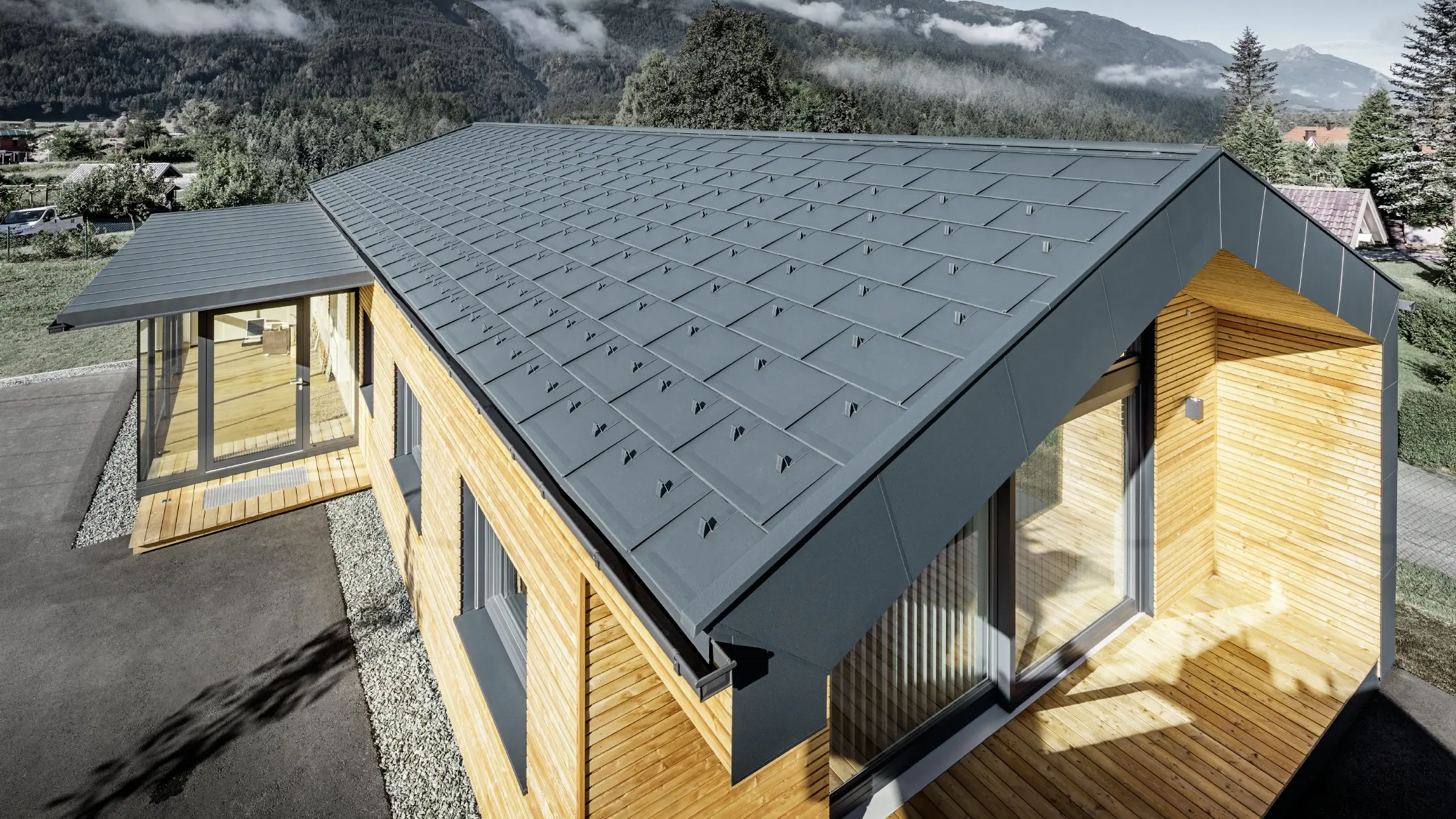

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

Dachplatte R.16

Pures Design im Längsformat: Die neue Dachplatte R.16 schafft Freiraum für die Verwirklichung unverwechselbarer Architektur.

+6
weiterlesen

PREFA Aluminium Dachplatten stehen für höchste Qualitätsansprüche bei Stabilität und Langlebigkeit in Verbindung mit einer zeitlos geradlinigen Formensprache. Mit der neuen Dachplatte R.16 hat PREFA ein reduziertes Dachdesign entwickelt, das größtmöglichen Freiraum in der Verwirklichung unverwechselbarer Architektur schafft: Durch das große Format mit 70 cm Elementlänge ist es nun möglich, das Dach mit 3,4 Dachplatten pro Quadratmeter zu decken und gleichzeitig außergewöhnliche ästhetische Effekte zu erzielen.

  • besonders ansprechende modern Optik durch schlichtes Design
  • In 10 Standardfarben verfügbar - Oberfläche stucco
  • auf Wunsch auch in glatter Ausführung lieferbar
  • Umfangreiches Zubehör
  • 40 Jahre Garantie
  • Legierung nach EN 1396
  • Beschichtung nach Coil-Coating-Verfahren

[Translate to deutsch:]

Farbübersicht (10)

Das Produkt ist in den folgenden Farben verfügbar

Farbe

Bezeichnung

~ RAL

01 Braun

P.10 braun

7013

02 Anthrazit

P.10 anthrazit

7016

03 Schwarz

P.10 schwarz

9005

04 Ziegelrot

P.10 ziegelrot

8004

05 Oxydrot

P.10 oxydrot

3009

06 Moosgrün

P.10 moosgrün

6005

07 Hellgrau

P.10 hellgrau

7005

11 Nussbraun

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

43 Steingrau

P.10 steingrau

7031

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung.
  • Bei Metallicfarben können Farbdifferenzen auftreten.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Technische Infos

Material

beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung

Standardoberfläche

stucco

Abmessungen

700×420 mm in verlegter Fläche (3,4 Stk./m²)

Gewicht

ca. 2,5 kg/m²

Mindestdachneigung

17° (ca. 31 %)

Unterkonstruktion und Trennlage*

Auf Vollschalung (mind. 24 mm); von 17 bis 25° ist eine Bitumentrennlage erforderlich; ab einer Schneeregellast von 3,25 kN/m² oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich.

* Länderspezifische Normen und Fachregeln beachten

Basisbefestigung

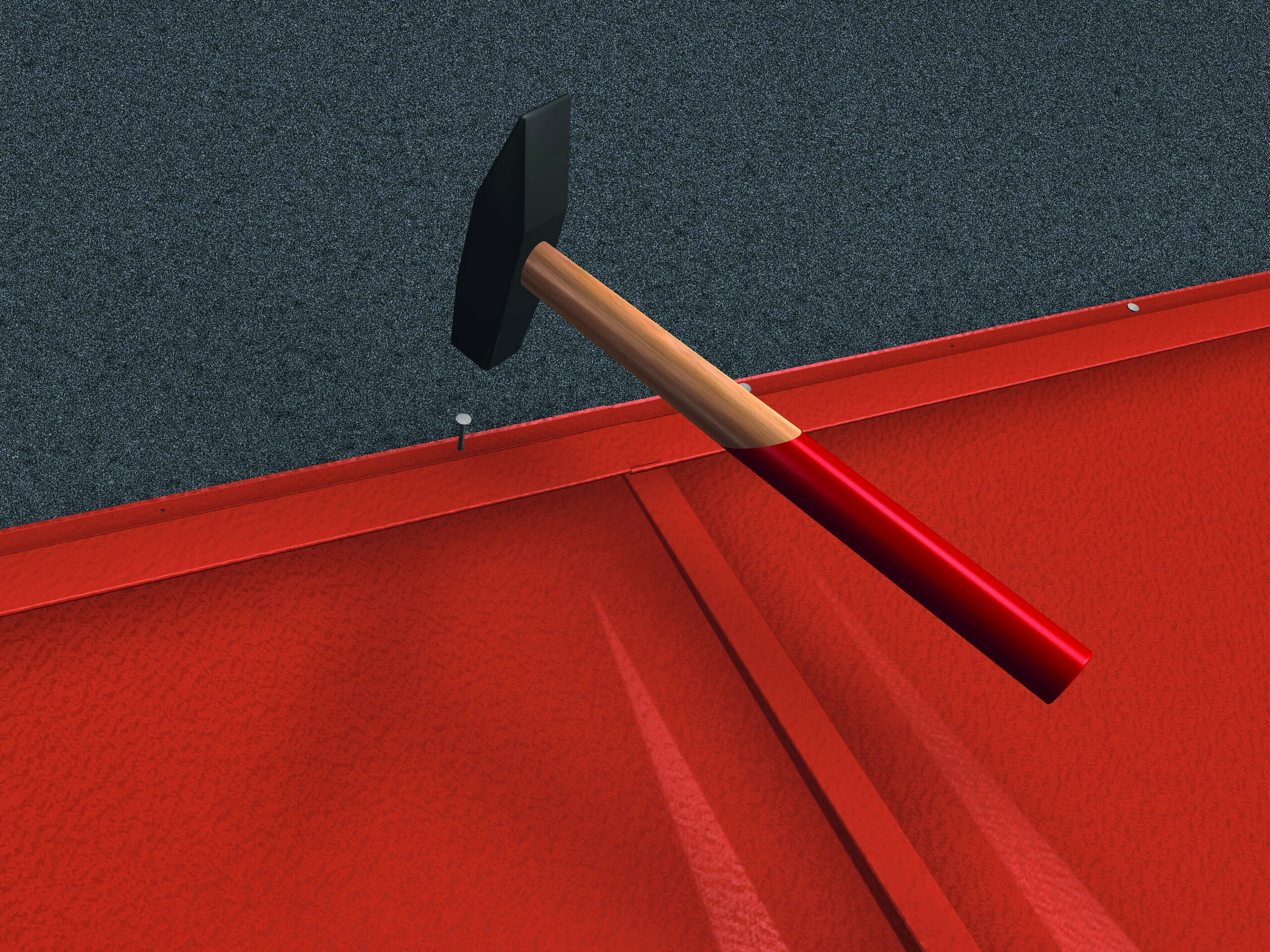

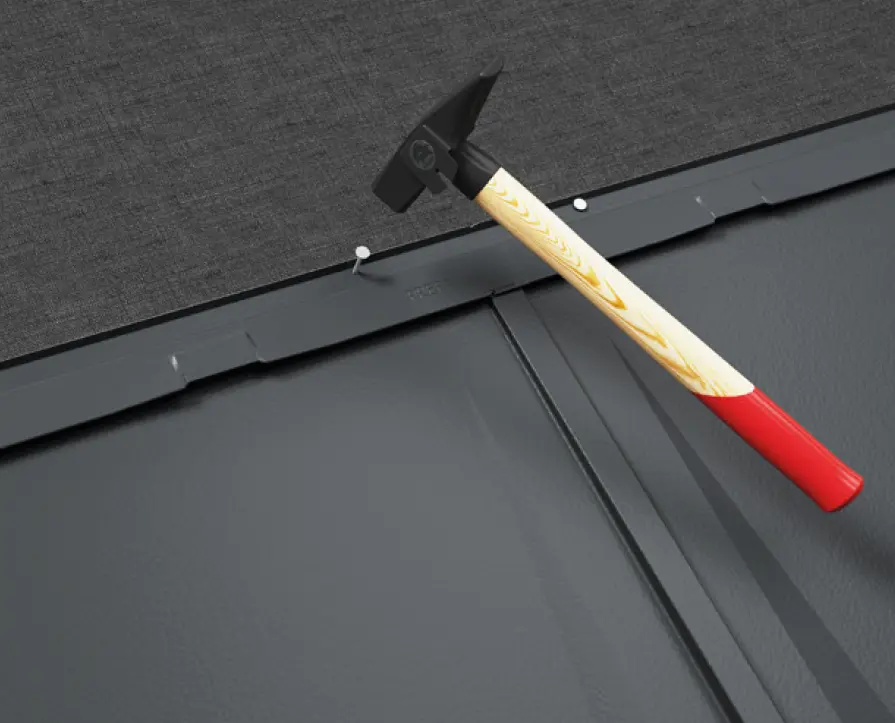

direkt, 3 PREFA Rillennägel pro Dachplatte R.16 (d. h. ca. 10 PREFA Rillennägel pro m²)

Planung & Anwendung

Zubehör

PREFA Saumstreifen für Dachschindel, Dachrauten, FX.12 und R.16

1.800 × 158 × 1,00 mm, vorgelocht

PREFA Vogelschutzgitter

125 x 2.000 x 0,7 mm, mit Rundlochung Ø 5 mm

PREFA Einlaufblech

230 x 2.000 x 0,70 mm

PREFA Ortgangstreifen

95 x 2.000 x 0,70 mm, mit Haftstreifen

PREFA Sicherheitskehle

3.000 mm, mit Doppelfalz gekantet

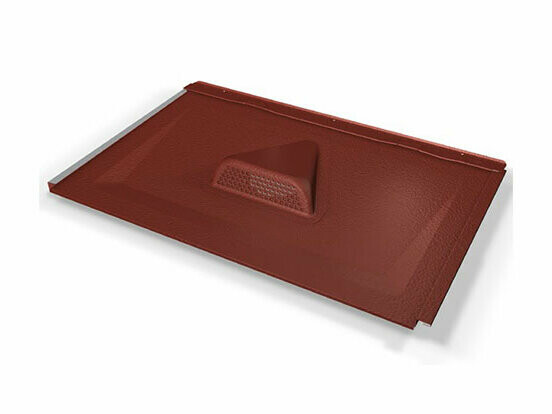

PREFA Froschmaullukenhaube

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

PREFA Grat-/Firstreiter

500 x 1,00 mm

Gratreitervorkopf

PREFA Jet-Lüfter

3.000 x 1,00 mm, 1.200 x 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer

Jet-Lüfter-Vorkopf

PREFA Dachluke

Innenmaß 595 x 595 mm, ab 12° Dachneigung, komplett mit Holzrahmen, Anspreizstange mit Federsplint und 6 mm Doppelsteg-Lichtplatte

PREFA Einfassung für Velux-Dachflächenfenster

in vielen Abmessungen verfügbar

PREFA Einfassung für Roto-Dachflächenfenster

in vielen Abmessungen verfügbar

PREFA Einzeltritt

bestehend aus zwei Fußteilen und Flächendichtung und Einzeltritt, inkl. Befestigungsmaterial, verstellbar für Dachneigungen von 12°-60°. Nach DIN EN 516-1-A

Laufstegstütze auf einem Fußteil

250 mm, Dachneigung 5°-55°

LAufstegstütze auf einem Fußteil

360 mm, Dachneigung 12°-55°

PREFA Laufsteg

250 × 420 mm 250 × 600 mm 250 × 800 mm 250 × 1200 mm 360 × 800 mm 360 × 1.200 mm

Laufstegverbinder

PREFA Sicherheitsdachhaken nach EN 517B

PREFA Sicherheitsdachhaken nach EN 517 B

auf Fußteilen

PREFA Einfassungsplatte für Dachschindel, FX.12 und Dachplatte R.16

für Rohrdurchführungen von ø 80–125 mm und Dachneigungen von 17°–52°

PREFA Universaleinfassung

für Rohre Ø 40 - 120 mm, Dachneigung von 12° - 52°

PREFA Entlüftungshaube

Dachneigung ab 12°, Ø 100 mm

PREFA Entlüftungsrohr

Ø 100 mm, Ø 120 mm, Einfassungsplatten

PREFA Faltmanschette

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

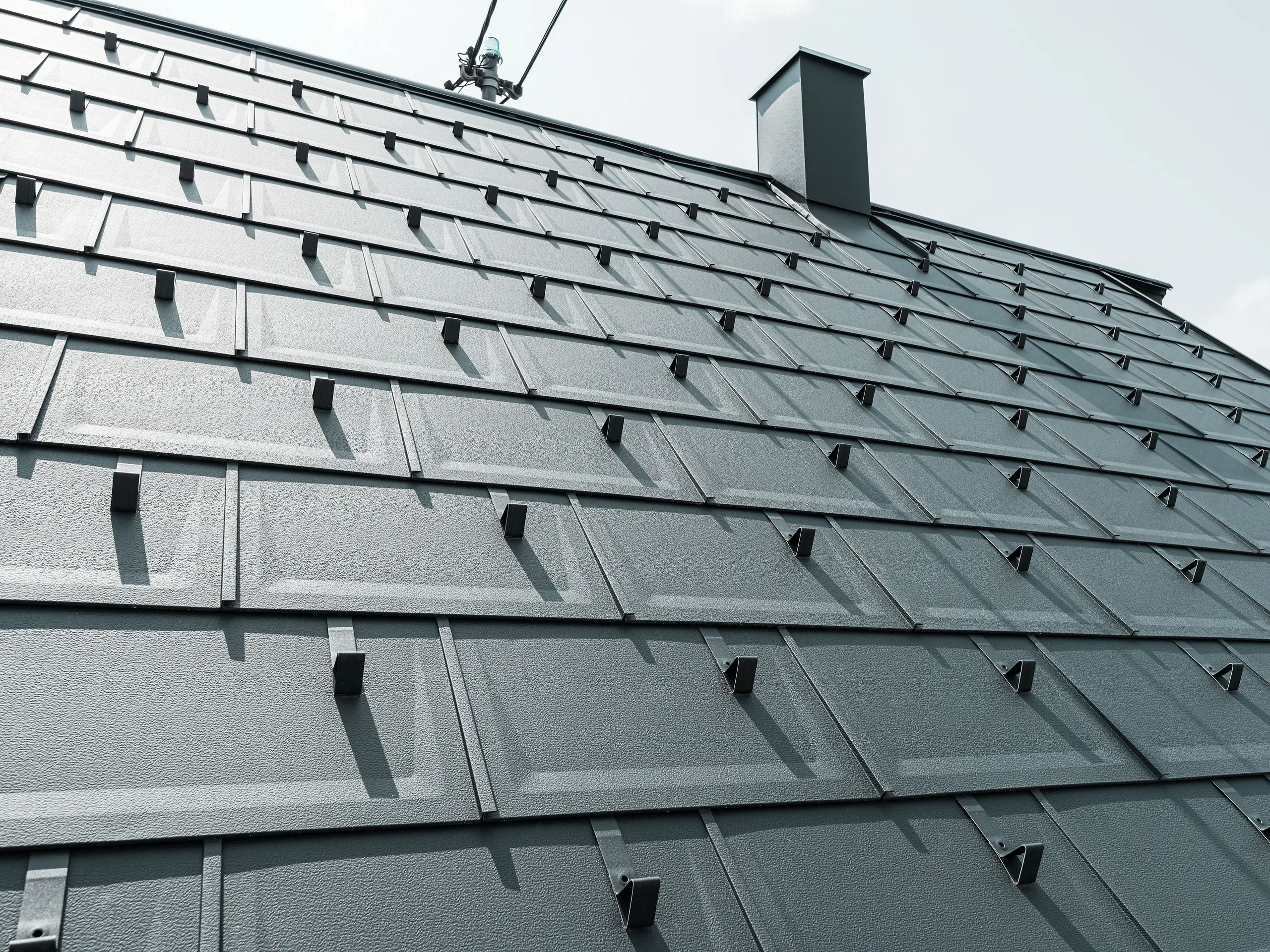

PREFA Schneestopper für Dachplatte R.16 und FX.12

inkl. Befestigungsmaterial

PREFA Unterlagsplatte

PREFA Schneerechensystem

mit 3 Durchzügen

PREFA Schneerechensystem Einlegprofil

3.000 mm 25/25

Eiskralle

Einlegprofil inkl. Befestigungsmaterial für Schneerechensystem

Abschluss für Schneerechensystem

Gebirgsschneefangstütze

300 x 246 mm, für Rundholz Ø 140 mm

PREFA Kaminhut

700 x 700 mm, 800 x 800 mm, 1000 x 700 mm, 1100 x 800 mm, 1500 x 800 mm

PREFA Flachprofil

PREFA Lüftungsband

mit Quadratlochung 6 mm in den Farben braun/anthrazit und hellgrau/hellgrau Dimensionen: 1,00x250 mm und 1,00x333 mm
