Die PREFABOND Aluminium Verbundplatte ist die ideale Fassadenbekleidung sowohl für große als auch für kleine Flächen – sie sieht nicht nur gut aus, sondern ist dank eines speziellen Materialmix auch äußerst stabil.
Außerdem ist sie höchst korrosions- und witterungsbeständig, weist eine hohe Biegesteifigkeit und Stoßfestigkeit auf. Dazu bietet sie große gestalterische Freiheiten mit allen Vorteilen der vorgehängten, hinterlüfteten Fassade.
PREFABOND besteht aus zwei Aluminiumblechen, die beidseitig im Schmelzfixierverfahren auf einen FR-Kern (fire retardant = schwer entflammbar) aufgebracht werden. Durch die gleichermaßen chemische und mechanische Befestigung ist diese Verbindung besonders robust. So sorgt die Aluminium Verbundplatte auf allen Flächen für konstante Planheit und Stabilität.
Die Aluminium Verbundplatte eignet sich für die Fassadengestaltung und viele Baumaßnahmen:
- Hinterlüftete Fassadenkonstruktionen
- Verkleidung von Balkonen
- Innenbereich: Türfüllungen, modulare Trennwände, Raumaufteilungen
Vorteile der Aluminium Verbundplatte
Umfangreiches Komplettsystem
Sämtliches Montagezubehör sowie Zusatzartikel sind perfekt aufeinander abgestimmt und werden zusammen angeliefert.
Vielseitig einsetzbar
Nicht nur Fassadenbekleidungen, sondern auch Balkonverkleidungen oder die Verwendung im Innenbereich sind möglich.
Zahlreiche Gestaltungsmöglichkeiten
Individuelle Fassadendesigns durch individuelle Zuschnittsgrößen und die Bearbeitungsmöglichkeiten Fräsen, Bohren und Kanten (durch V-Nut-Fräsung)
Umfangreiches Komplettsystem
Sämtliches Montagezubehör sowie Zusatzartikel sind perfekt aufeinander abgestimmt und werden zusammen angeliefert.
Vielseitig einsetzbar
Nicht nur Fassadenbekleidungen, sondern auch Balkonverkleidungen oder die Verwendung im Innenbereich sind möglich.
Zahlreiche Gestaltungsmöglichkeiten
Individuelle Fassadendesigns durch individuelle Zuschnittsgrößen und die Bearbeitungsmöglichkeiten Fräsen, Bohren und Kanten (durch V-Nut-Fräsung)
Temperaturbeständig
Kann in einem Temperaturbereich von –40 bis +80 °C eingesetzt werden.
Schwer entflammbar
Der FR-Kern entspricht aufgrund seines Brandverhaltens der Klassifizierung B-s1, d0 gemäß EN 13501-1, auch ein A2-Kern ist möglich.
Geringes Gewicht
von 7,6 kg/m²
Temperaturbeständig
Kann in einem Temperaturbereich von –40 bis +80 °C eingesetzt werden.
Schwer entflammbar
Der FR-Kern entspricht aufgrund seines Brandverhaltens der Klassifizierung B-s1, d0 gemäß EN 13501-1, auch ein A2-Kern ist möglich.
Geringes Gewicht
von 7,6 kg/m²
Die zahlreichen Bearbeitungs- und Montagemöglichkeiten von PREFABOND
:

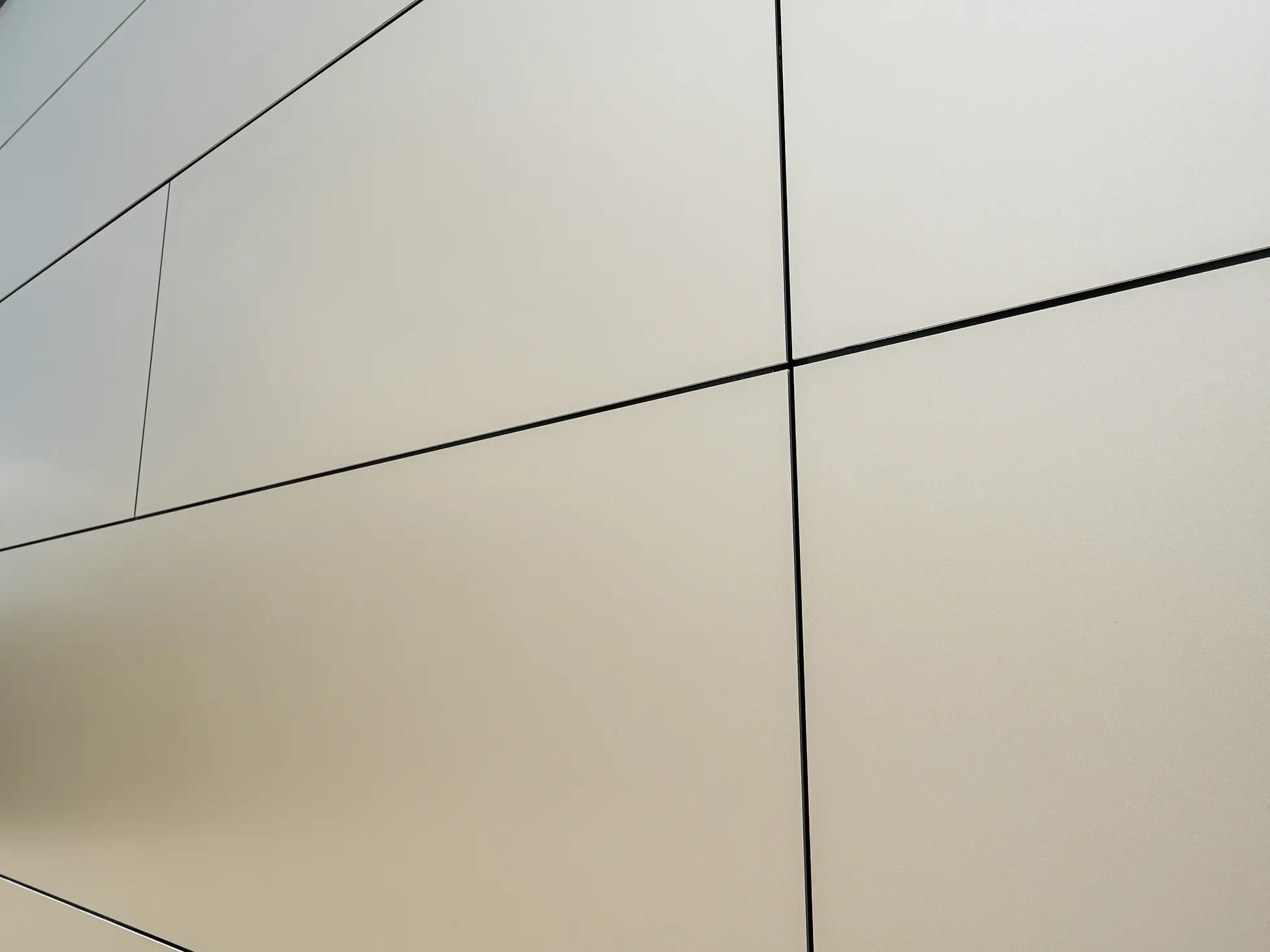

Elegantes, homogenes Erscheinungsbild

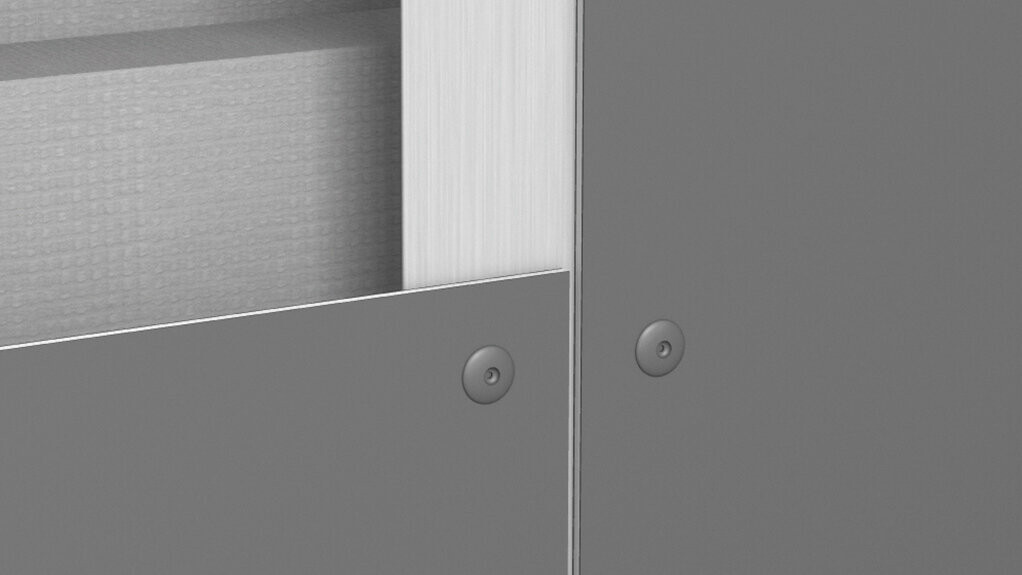

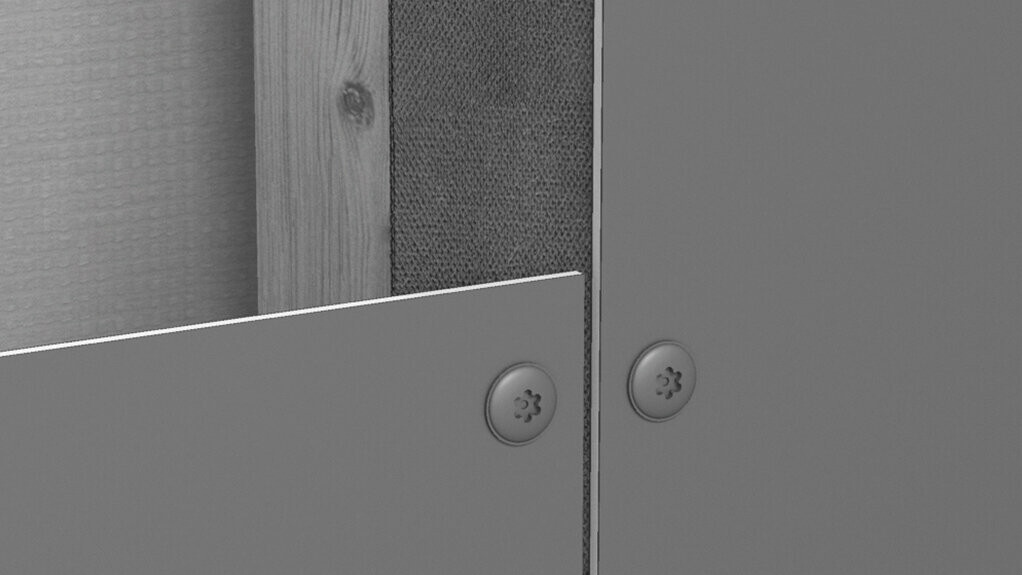

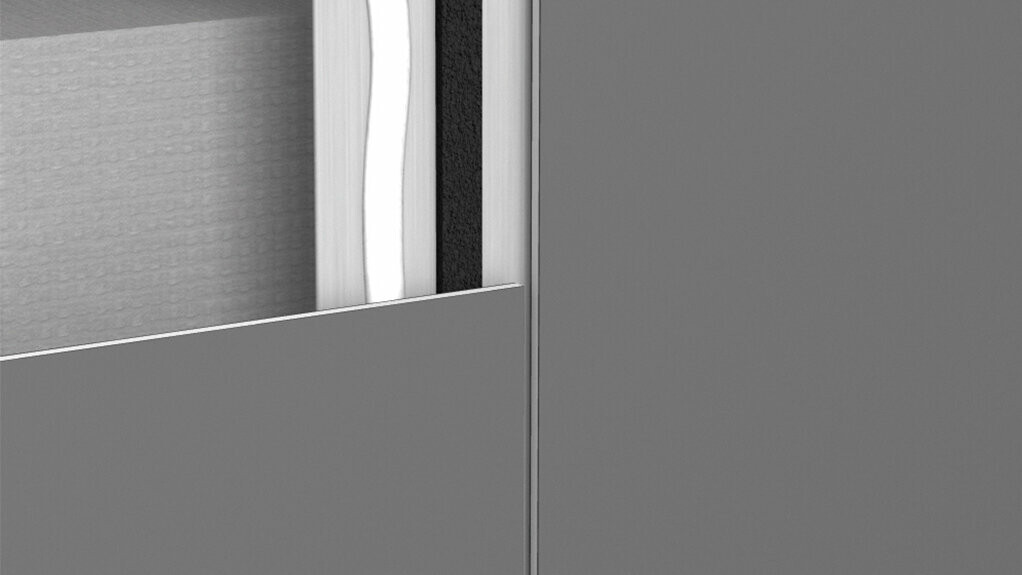

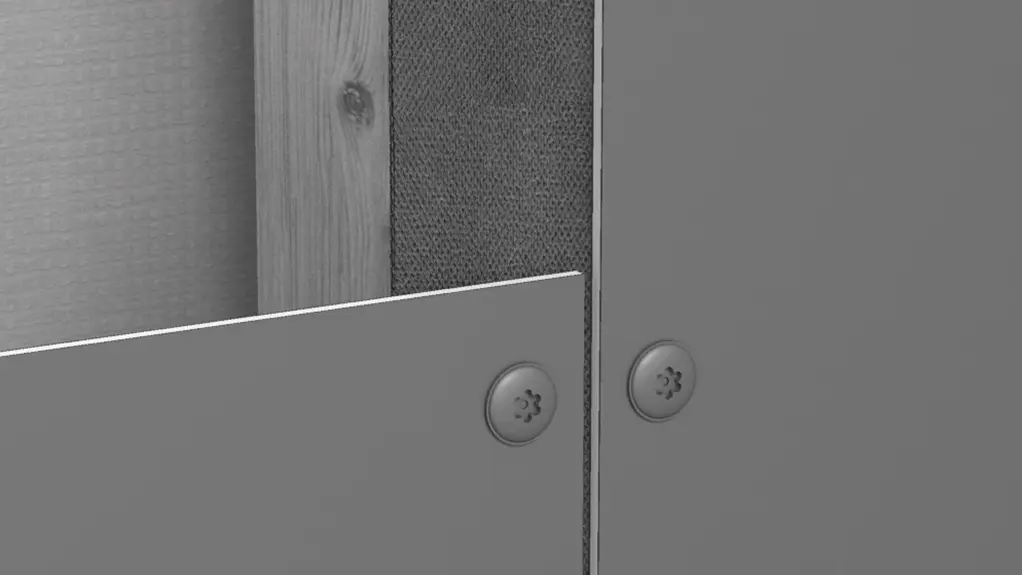

Die Verbundplatten lassen sich zur Befestigung schrauben, nieten und kleben. Dadurch ergibt sich ein elegantes, homogenes Erscheinungsbild.

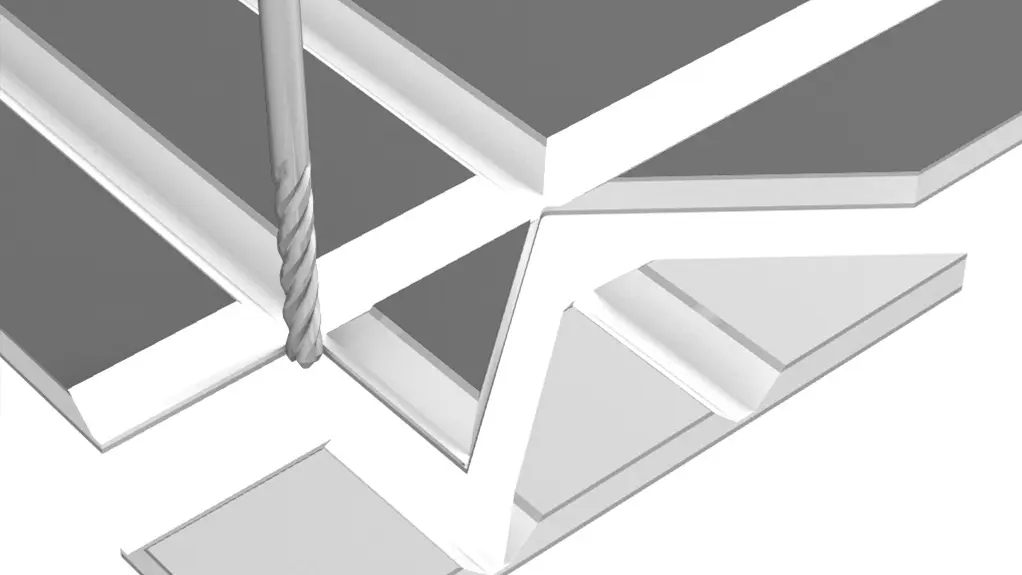

Fräsen, Bohren und Kanten – die Bearbeitungsmöglichkeiten von PREFABOND : Die PREFABOND Verbundplatte lässt sich alles gefallen.
Individuelle Gestaltungsmöglichkeiten ergeben sich auch durch eine große Auswahl an Farben und die individuellen Zuschnittsgrößen. Die Verbundplatten kommen überall dort zur Geltung, wo kleine Flächen großen Eindruck machen sollen.
Die Standardplatte hat das Rohformat von 4.010 × 1.535 mm (nutzbares Format: 4.000 × 1.525 mm). Daraus können je nach Anforderung unterschiedliche Formate geschnitten werden. Außerdem bietet sie vielseitige Bearbeitungsmöglichkeiten wie Fräsen, Bohren und Kanten. Das alles bei einem minimalen Gewicht von 7,6 kg/m².
Auch das Rollbiegen der PREFABOND Aluminium Verbundplatten ist möglich. Somit können z. B. gerundete Ecken gefertigt werden. Die Platten werden dabei konvex oder konkav oder mit geradem Auslauf gebogen.

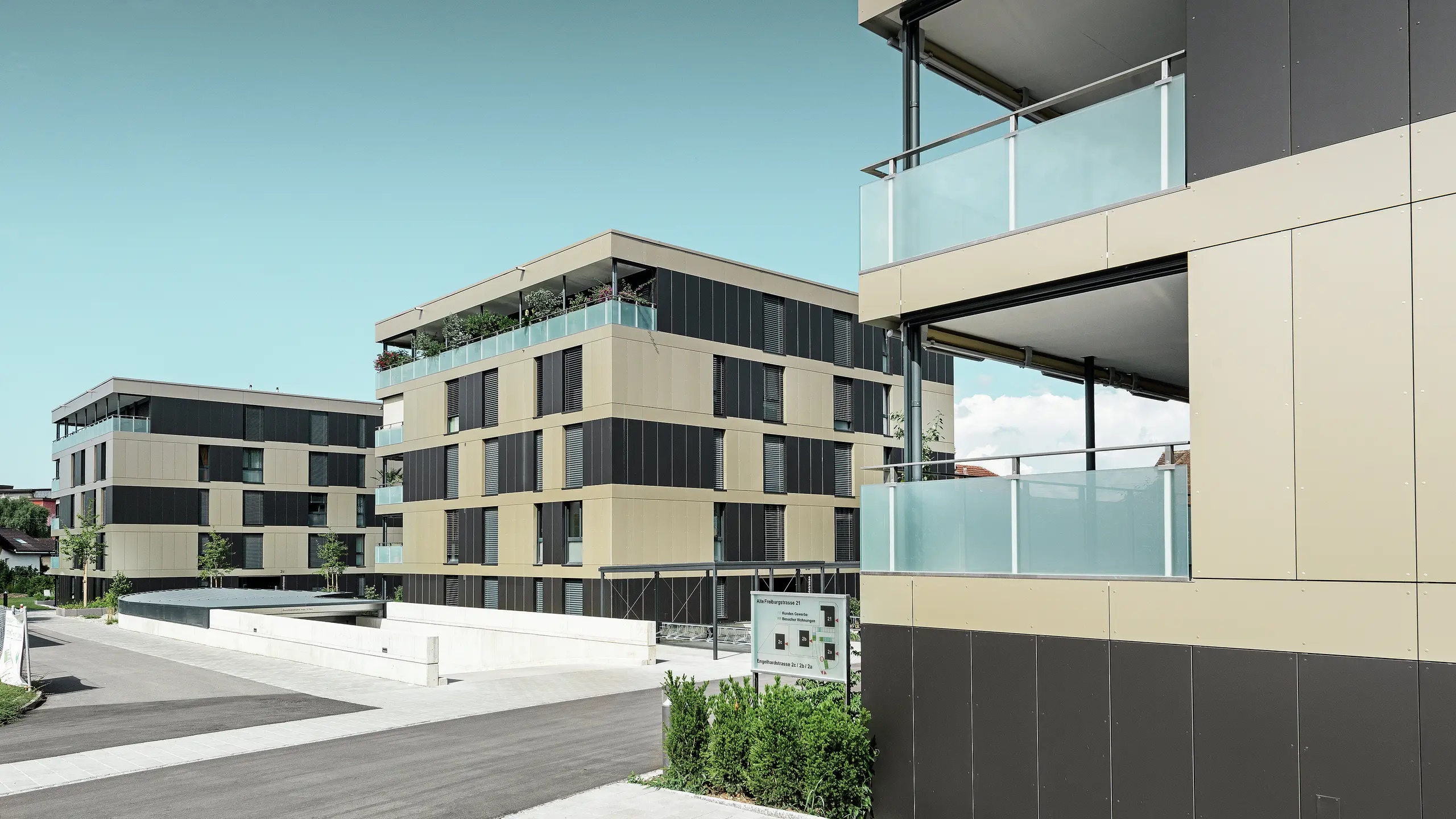

Abgerundete Außenecken mit der Aluminium Verbundplatte in Bronze und Schwarzgrau
Schwer entflammbar
Nur die beste Qualität für höchste Ansprüche. Aus diesem Grund ist die PREFABOND Aluminium Verbundplatte als Standard bereits mit einem FR-Kern (fire retardant = schwer entflammbar) ausgestattet. Der FR-Kern entspricht aufgrund seines Brandverhaltens der Klassifizierung B-s1, d0 gemäß EN 13501-1. Die PREFABOND Verbundplatte ist auf Anfrage auch mit einem A2-Kern (nicht brennbar) erhältlich, welcher aufgrund seines Brandverhaltens der Klassifizierung A2-s1, d0 gemäß EN 13501-1 entspricht.
Temperaturbeständigkeit
Auch bei extremen Bedingungen ist die PREFABOND Aluminium Verbundplatte bestens geeignet. Sie kann in einem Temperaturbereich von –40 bis +80 °C eingesetzt werden.

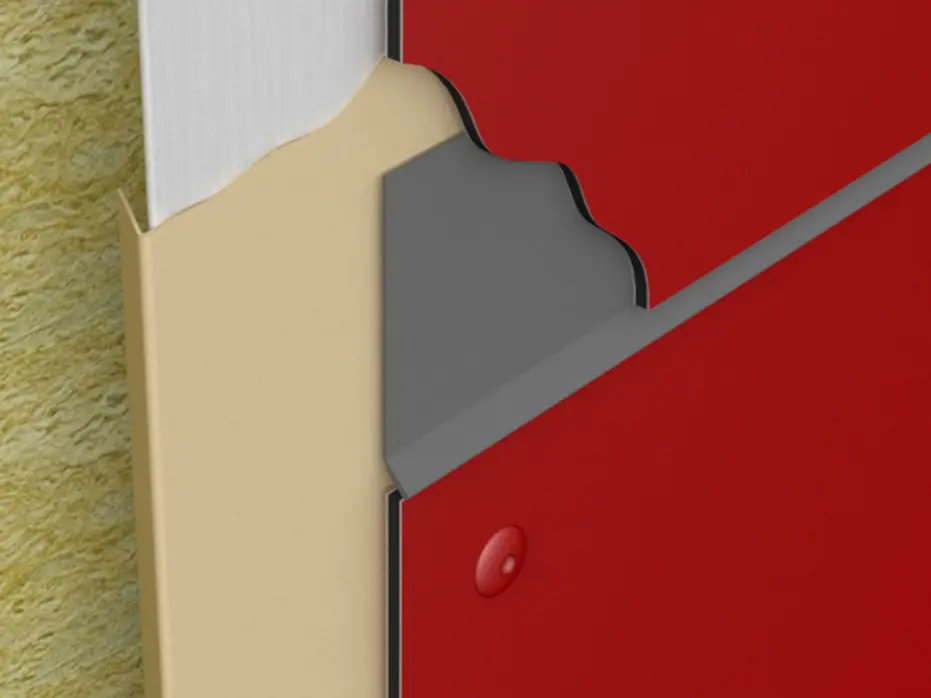

Fugenhinterlegung
Die horizontale oder vertikale Fugenhinterlegung schützt nicht nur die Unterkonstruktion, sondern kann auch als optisches Highlight zwischen den Platten eingesetzt werden. Entweder passt man die Farbe der Fugenhinterlegung der Plattenfarbe an und lässt sie so bewusst dezent, oder sie soll hervorstechen, indem man bewusst eine hellere oder dunklere Farbe als die Fassadenfarbe einsetzt.
Farbtabelle der Aluminium Verbundplatte
Die Aluminium Verbundplatte ist in vielen Farben lieferbar:
- Sonderfarben und Glanzgrad nach Wunsch sind auf Anfrage lieferbar.
- Alle RAL-Farben auf Anfrage erhältlich (unter Vorbehalt der Machbarkeit).
- Lagerfarben ab 6 m²
Farbübersicht (11)
In de volgende tabel vindt u de PREFABOND voorraadkleuren:
Farbe |
Bezeichnung |
~ RAL |
|
P.10 anthrazit |
7016 |
|
P.10 schwarz |
9005 |
|
P.10 prefaweiß |
9002 |
|
silbermetallic |
9006 |
|
reinweiß |
9010 |
|
P.10 dunkelgrau |
7043 |
|
rauchsilber |
9007 |
|
schwarzgrau |
7022 |
|
anthrazit matt |
7016 |
|
bronze |
7048 |
|
nussbraun |
8019 |
Hinweise
- Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
- Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
- Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung.
- Bei Metallicfarben können Farbdifferenzen auftreten.
- Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.
Lassen Sie sich von bereits umgesetzten Projekten mit der Aluminium Verbundplatte inspirieren
Die PREFABOND Aluminium Verbundplatte bietet nahezu unbegrenzte Gestaltungsmöglichkeiten. Der langlebige Werkstoff kommt im Neubau genauso wie bei Sanierungen zum Einsatz und sorgt auch im Innenraumdesign für eine besondere Optik. Die PREFABOND Aluminium Verbundplatte kann auf Holz-Unterkonstruktionen geschraubt, auf Alu-Unterkonstruktionen genietet und in beiden Fällen geklebt werden. Sie sorgt somit für ein elegantes, homogenes Erscheinungsbild auf großen wie auch auf kleinen Flächen oder stellt ganz bewusst architektonische Raffinesse unter Beweis. Die große Auswahlmöglichkeit an Farben, Formen und Glanzgrad schafft einen einzigartigen Look – zur Referenzgalerie.
Noch gar keinen Plan von der Fassadengestaltung, dann helfen unsere Bautipps weiter: Ideen & Tipps für Ihre neue Fassade!

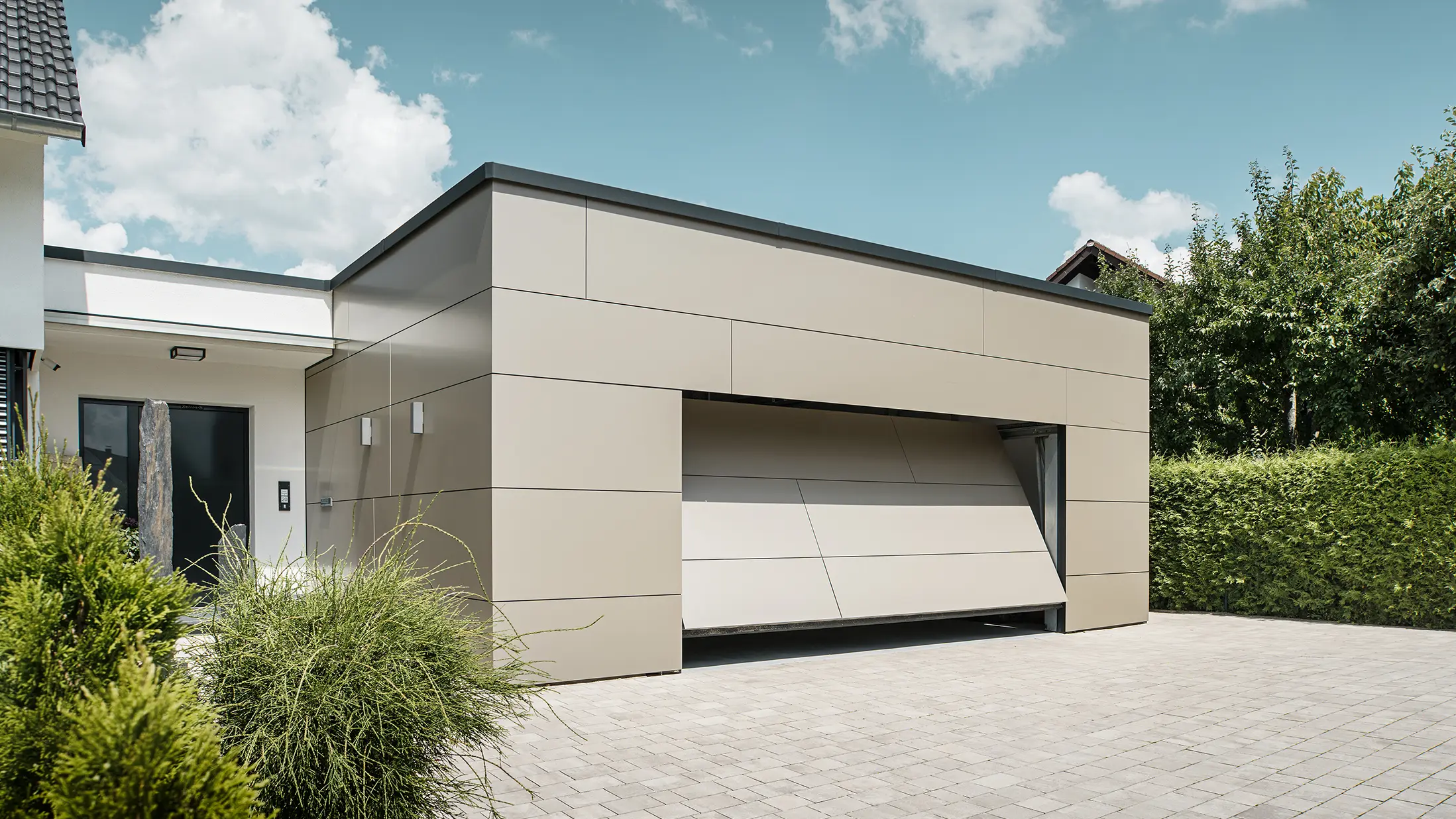

Zubau mit Aluminium Verbundplatten-Fassade in Bronze

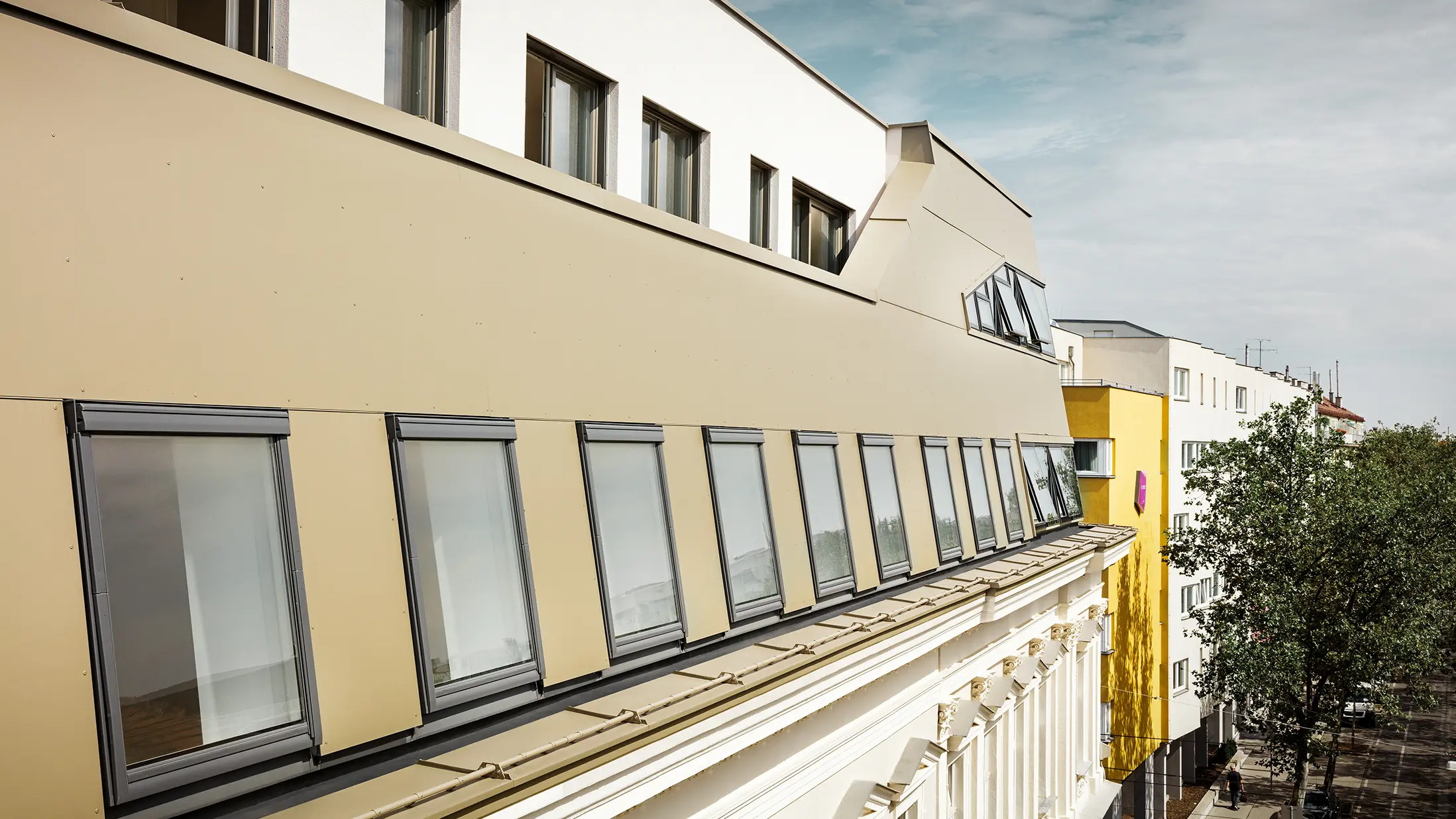

Dachgeschossausbau in Wien mit der Aluminium Verbundplatte in Bronze

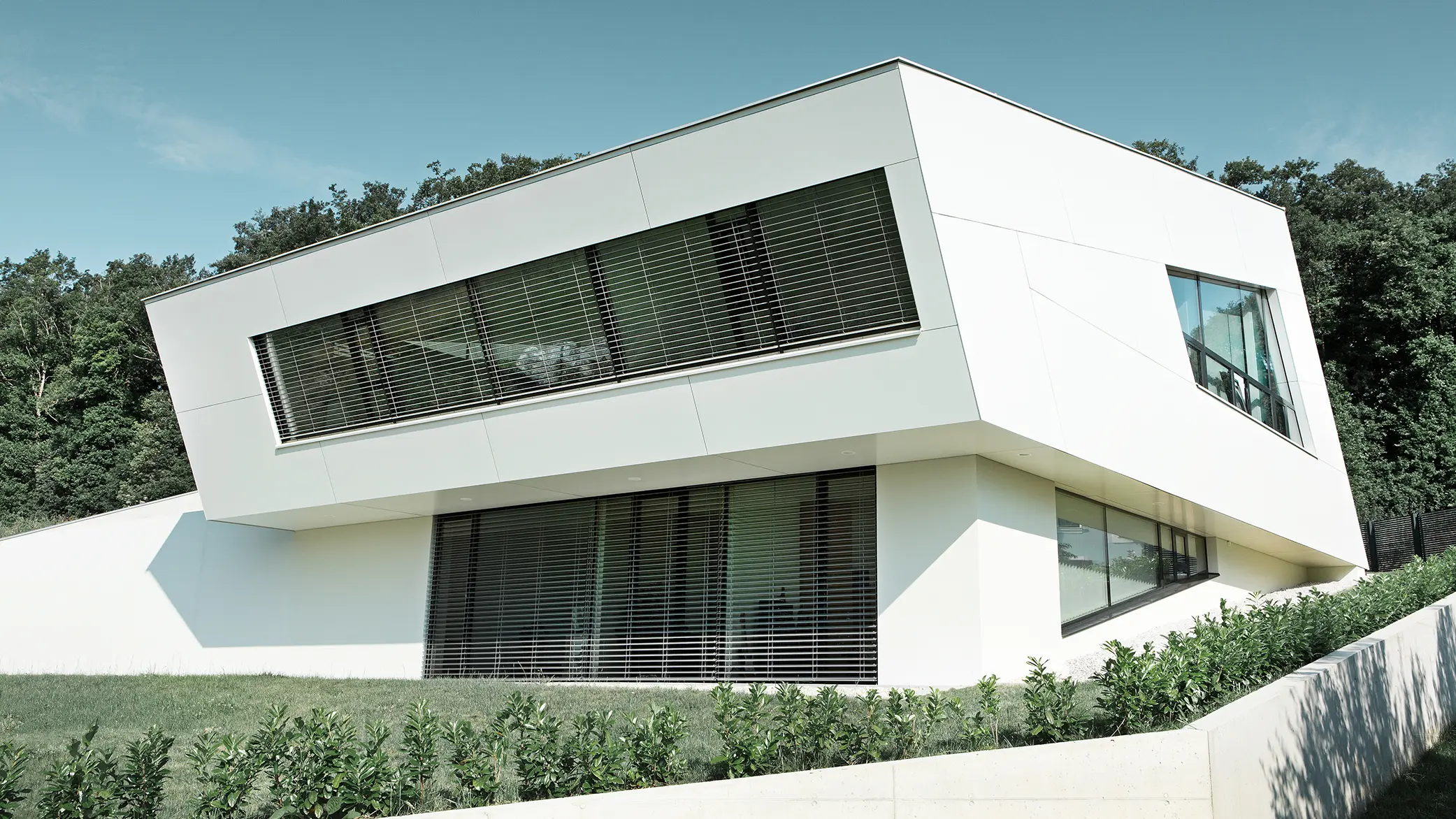

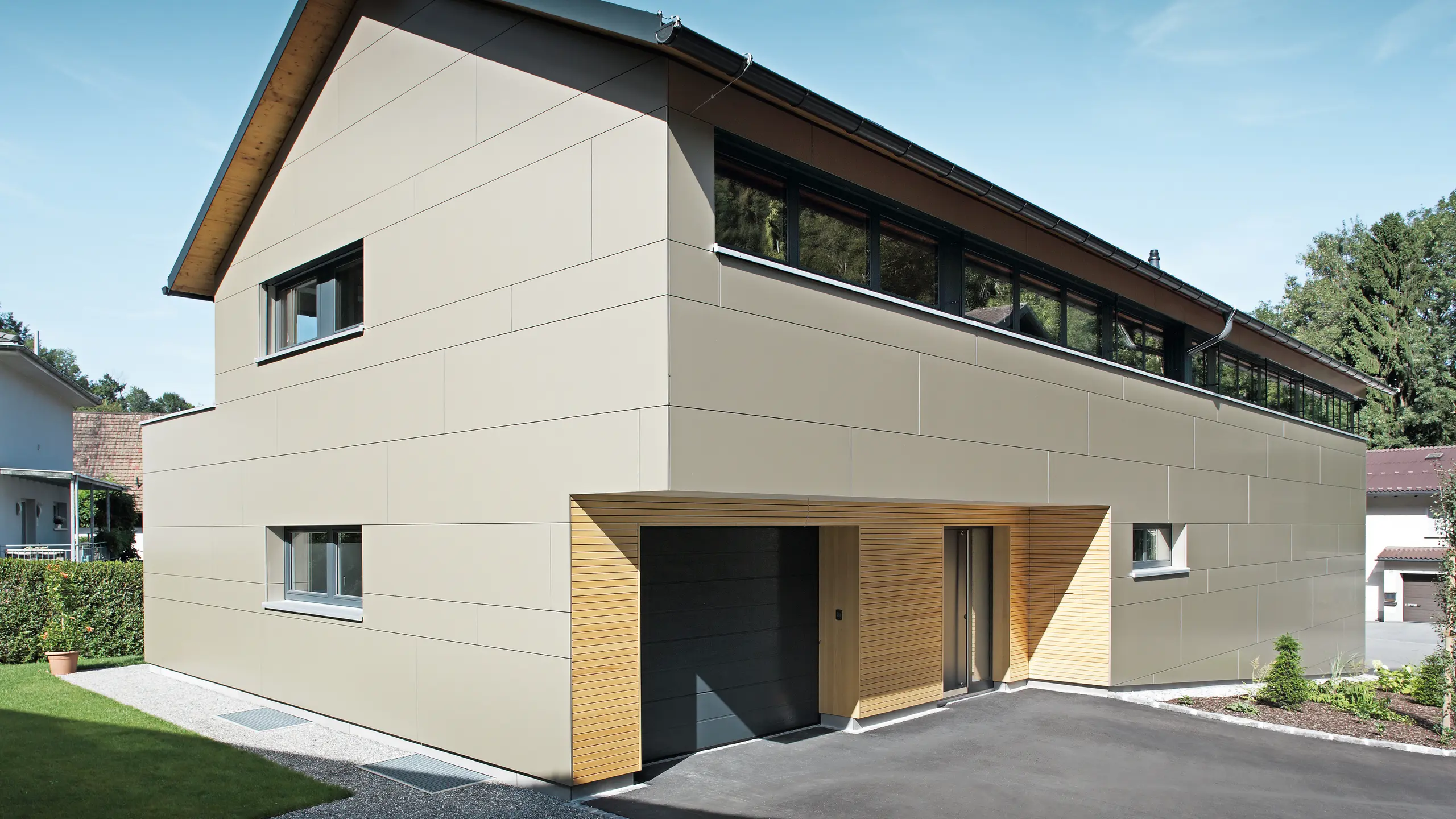

Modernes Einfamilienhaus mit reinweißer Verbundplattenfassade

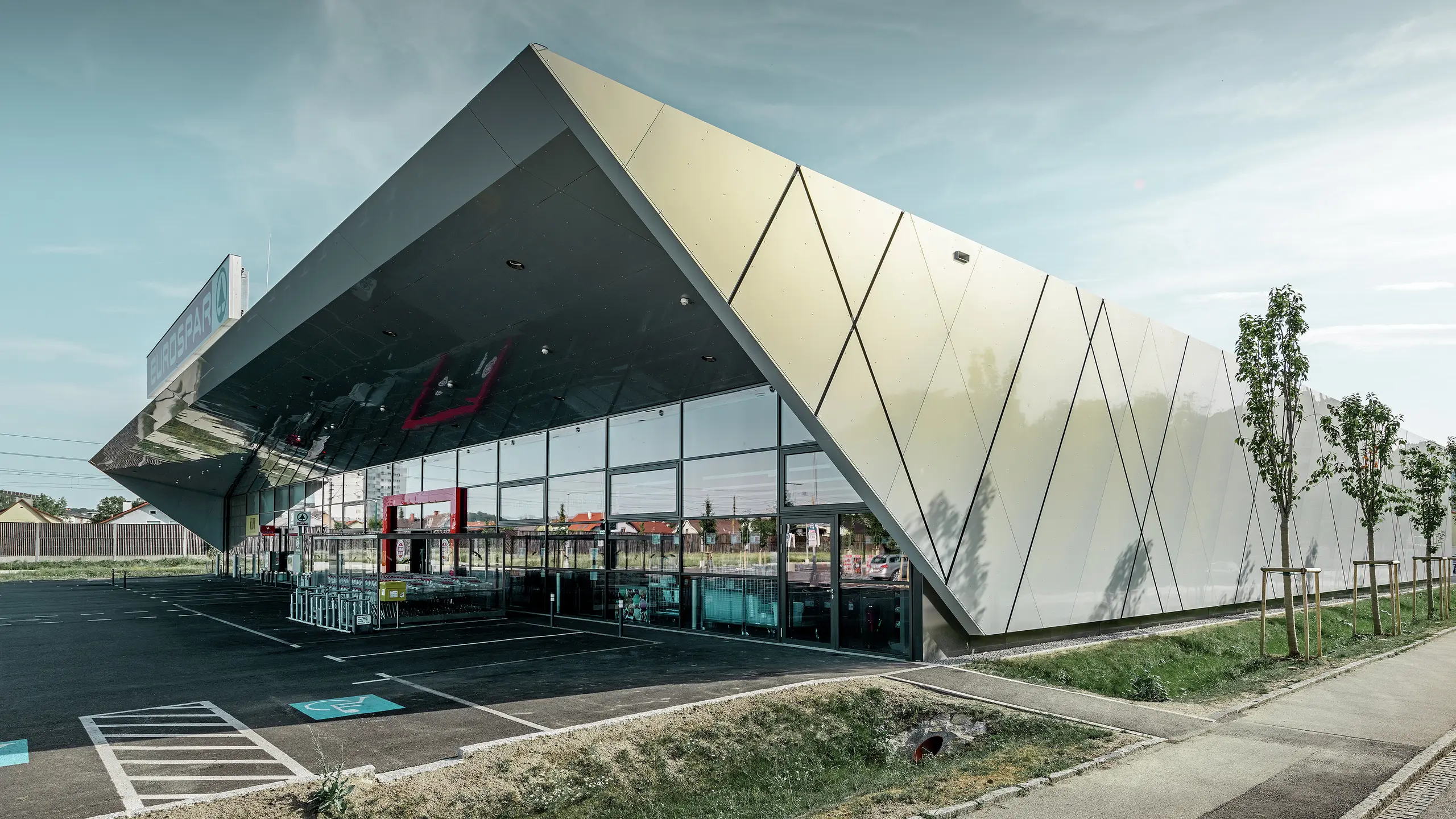

Filiale mit Aluminium Verbundplatte in silber goldener Sonderfarbe

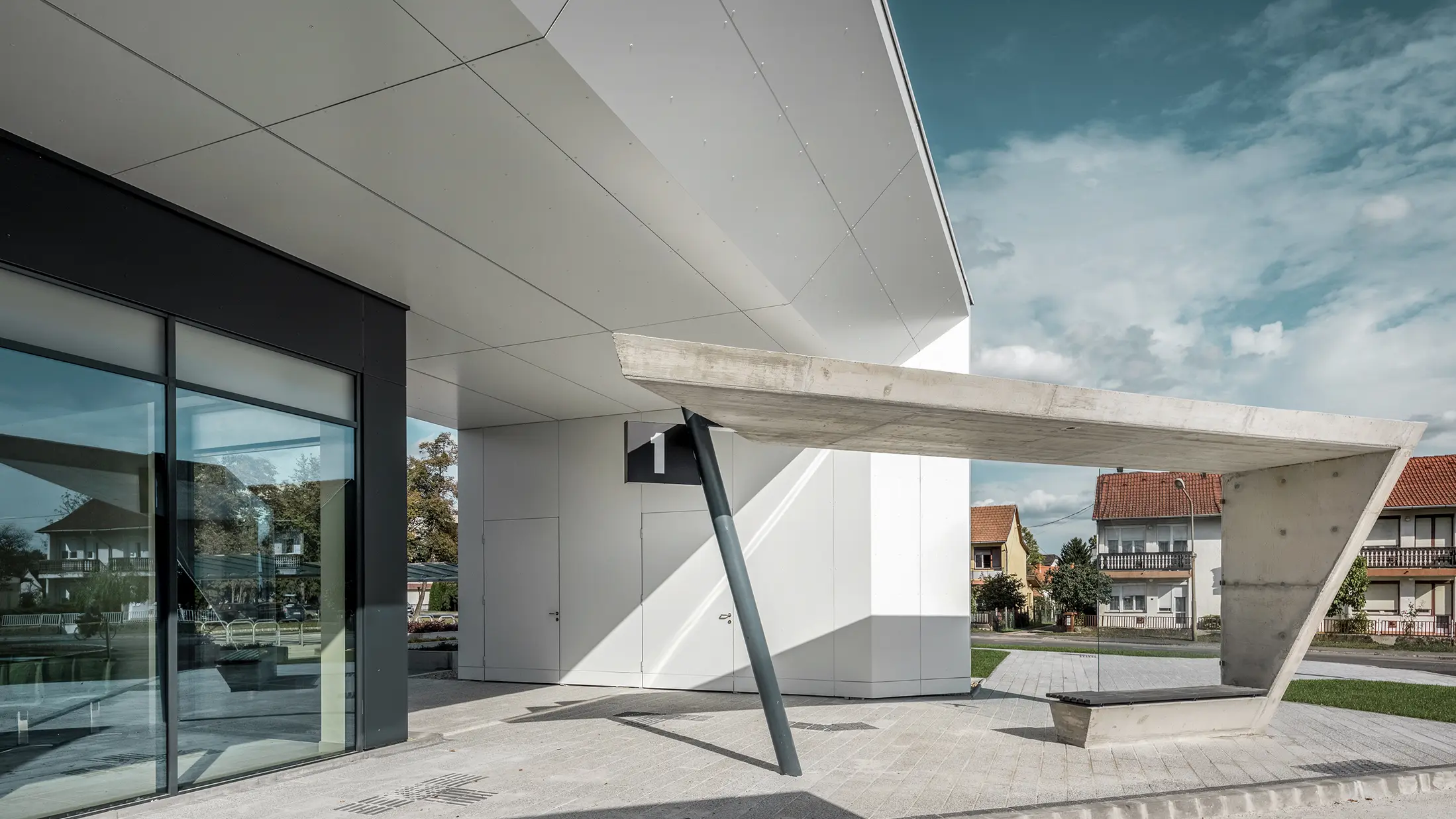

Busbahnhof Lenti mit PREFABOND in P.10 Reinweiß

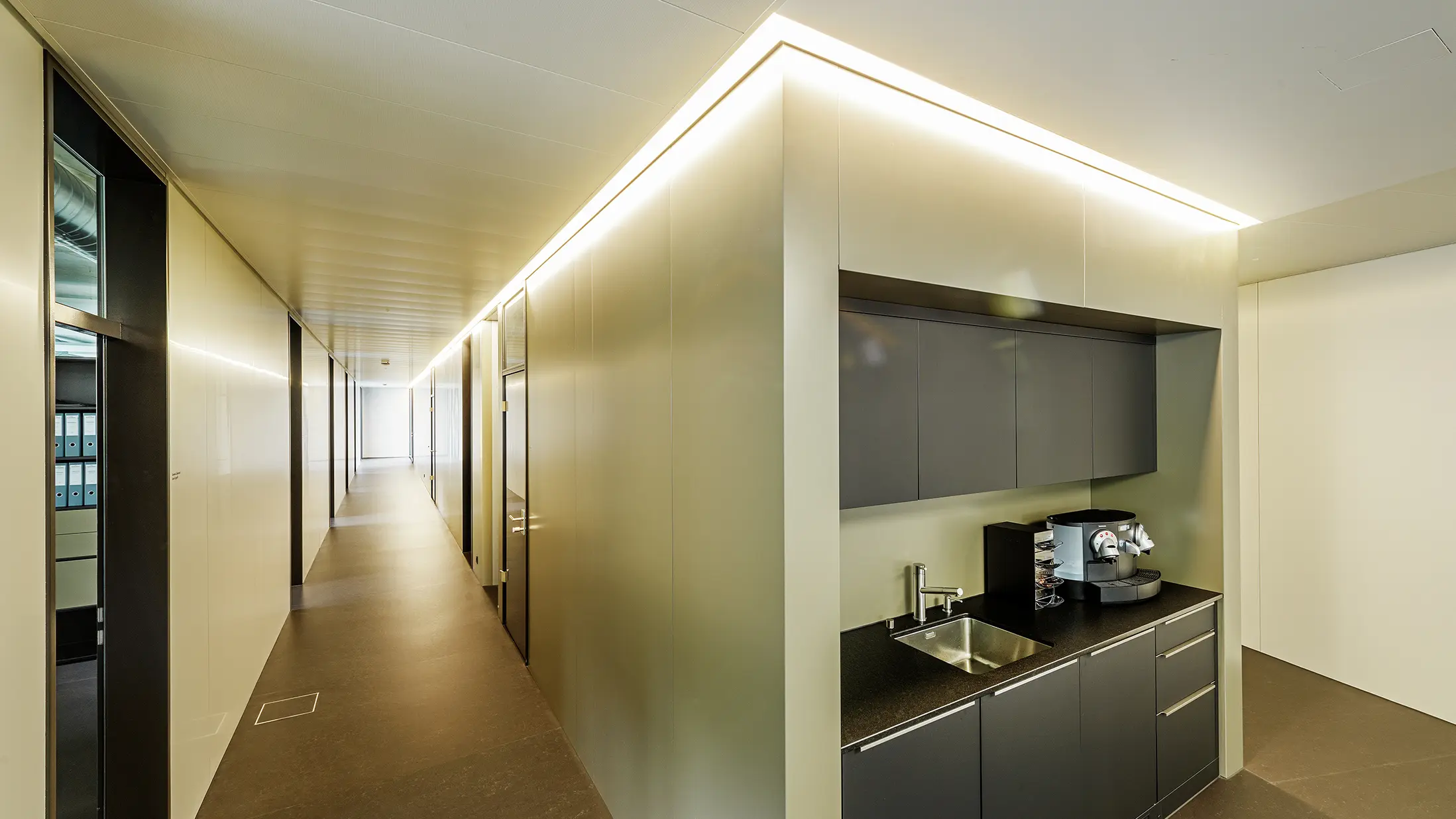

Innengestaltung mit Aluminium Verbundplatte in Bronze

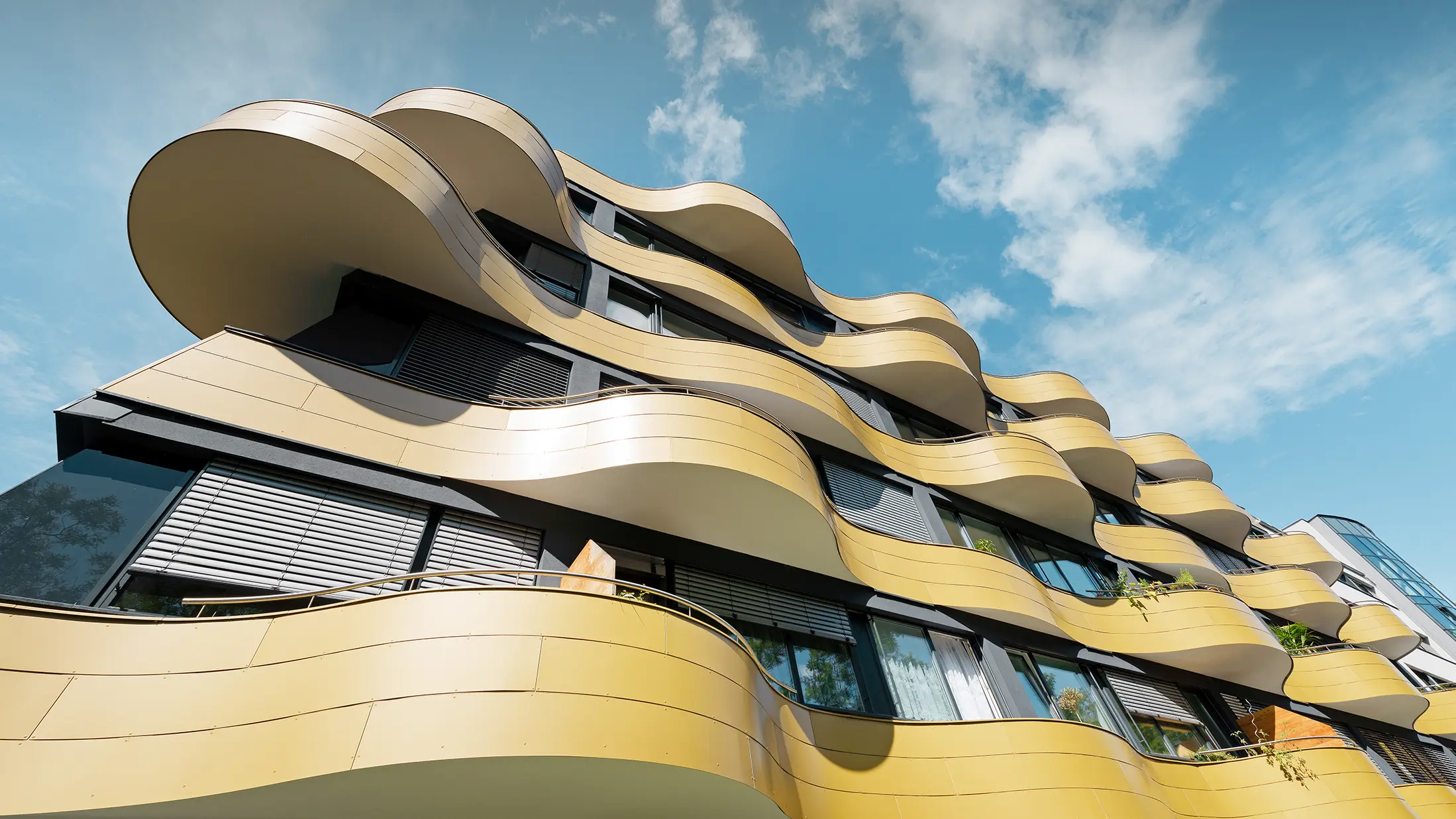

"Goldene Welle" in Graz mit der Aluminium Verbundplatte gerundet
Pfarrzentrum mit PREFABOND in Bronze
Kontrastreiche Fassadengestaltung mit PREFA Aluminium Verbundplatte

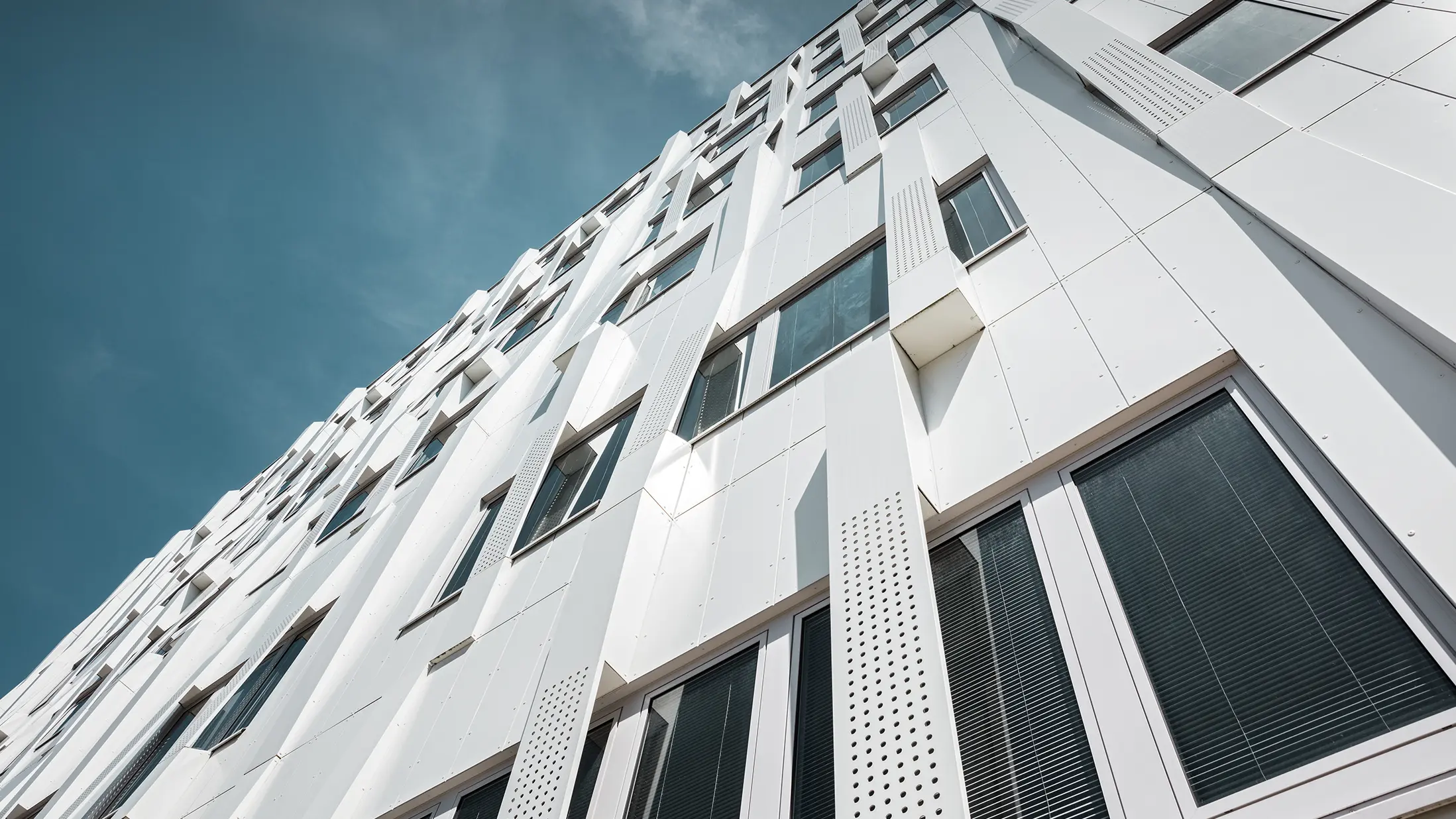

Uniklinik St. Pölten mit Aluminium Verbundplatte in Reinweiß, gelocht
Zubau mit Aluminium Verbundplatten-Fassade in Bronze
Dachgeschossausbau in Wien mit der Aluminium Verbundplatte in Bronze
Modernes Einfamilienhaus mit reinweißer Verbundplattenfassade
Filiale mit Aluminium Verbundplatte in silber goldener Sonderfarbe
Busbahnhof Lenti mit PREFABOND in P.10 Reinweiß
Innengestaltung mit Aluminium Verbundplatte in Bronze
"Goldene Welle" in Graz mit der Aluminium Verbundplatte gerundet
Pfarrzentrum mit PREFABOND in Bronze
Kontrastreiche Fassadengestaltung mit PREFA Aluminium Verbundplatte
Uniklinik St. Pölten mit Aluminium Verbundplatte in Reinweiß, gelocht

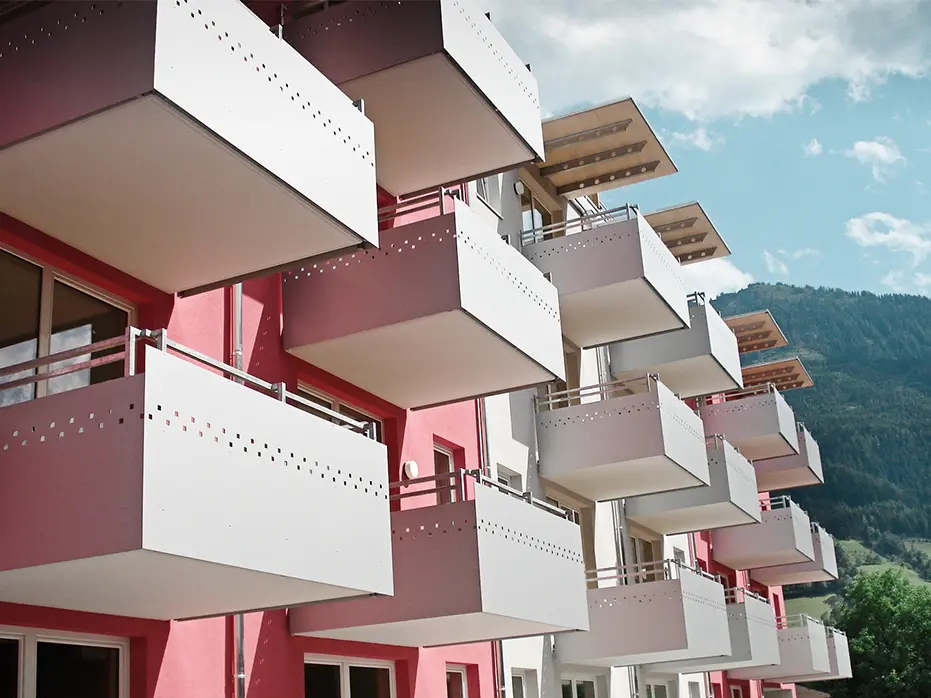

Moderne Verkleidung für Ihren Balkon
Die PREFABOND Aluminium Verbundplatte eignet sich auch für Balkonverkleidungen: Die hochwertige Oberflächenbeschichtung schützt die Platten jahrzehntelang gegen Witterungseinflüsse und ist darüber hinaus extrem farbbeständig und schmutzresistent. Beidseitig beschichtete Platten sind auf Anfrage und unter Vorbehalt der Machbarkeit erhältlich.
Mit der Edelstahl-Balkonniete mit den Maßen 5 × 14 mm und einem Kopfdurchmesser von 15 mm werden PREFABOND sowie Zackenprofil und Profilwelle Paneele hervorragend an Balkon- und Brüstungsbekleidungen befestigt. Im System ist die Balkonniete auf die erhöhten Anforderungen hinsichtlich der Durchsturzsicherheit geprüft. Dies beweisen Pendelschlagprüfungen nach den Vorgaben der ETB-Richtlinie (Bauteile, die gegen Absturz sichern) und EN 12600:2002-11 in Kooperation mit einem externen Prüfinstitut.
Haben Sie noch Fragen zur PREFABOND Aluminium Verbundplatte?
PREFA Fassaden werden als vorgehängte hinterlüftete Fassaden installiert. Das bedeutet, dass zwischen der Fassadenverkleidung aus Aluminium und der Dämmung ein Hinterlüftungsspalt vorhanden ist. Im Sommer kann sich die heiße Luft nicht hinter der Fassade anstauen, weil sie durch die Hinterlüftung aufsteigt und sozusagen abtransportiert wird. Im Winter entsteht durch diese Konstruktion ein Wärmeschutz, da der Wärmeübergangswiderstand im Hinterlüftungsraum erhöht wird. Diese Temperaturpufferung in der Hinterlüftungsebene ermöglicht über alle Jahreszeiten hinweg ein angenehmes Raumklima.
PREFA liefert keinen PE-Kern, sondern den hochwertigen FR-Kern bei Aluminium Verbundplatten. FR steht für „fire retardant“. Dies bedeutet „schwer entflammbar“ (Klassifizierung Brandverhalten lt. EN 13501-1 “B-s1, d0”). Des Weiteren werden Aluminium Verbundplatten von PREFA auch mit einem nicht brennbaren A2-Kern geliefert. Details zur Brandklassifizierung der PREFA Fassaden können Sie im PREFA Infoblatt zum Thema Brandschutz nachlesen.
Die Furcht vor Rost ist gänzlich unbegründet, denn Aluminium kann nicht rosten. Wird die Oberfläche der PREFA Aluminiumfassade verletzt, bildet sich eine neue schützende Oxydschicht, wodurch die Haltbarkeit der PREFA Fassade unverändert bleibt.
Die Konstruktion einer vorgehängten hinterlüfteten Fassade soll Feuchtigkeitsbildung verhindern. Durch die Trennung von Dämmung und Fassadenbekleidung entsteht ein ständiger Luftstrom in der Hinterlüftungsebene, der den Feuchtehaushalt regelt und für Trockenheit sorgt. Dank der permanenten Belüftung kann bei einer fachgerechten Montage keine Schimmelbildung unter der Fassade entstehen.
PREFA gibt auf Produkte mit der außergewöhnlichen P.10 Oberfläche 40 Jahre Farb- und Materialgarantie gegen Bruch, Korrosion (Rost), Frostschäden, Absplittern und Blasenbildung.
Technische Informationen zur Aluminium Verbundplatte
Beschichtung Vorderseite: |
DURAGLOSS 5000 ist eine exklusive Lackierung und eine neu entwickelte Beschichtung aus einem hochwertigen Polymerharz, erhältlich in vielen Farben. Der Glanzgrad liegt bei 3 bis 80%. |
|---|---|
Kern: |
FR-Kern (fire retardant = schwer entflammbar) |
Beschichtung Rückseite: |
Schutzlack: zum Verkleben geeignet, bietet einen guten Korrosionsschutz. Die Pfeile auf der Rückseite geben die Lackierrichtung an. Das ermöglicht bei Metallicfarbtönen eine korrekte Plattenausrichtung an der Fassade. |
Standardabmessung: |
Dicke: 4 mm; Breite: 1535 mm; Länge: 4010 mm |
Gewicht Aluminium Verbundplatte FR: |
4 mm = 7,6 kg/m²
|
Klassifizierung Brandschutz (Aluminium Verbundplatte FR): |
Österreich (EN 13501) – B-s1-d0 |
Temperatur-Beständigkeit: |
Von -50°C bis +80°C |
Lineare Wärmeausdehnung: |
A = 0,024 mm/m /°C (bestimmt durch die Aluminiumdeckbleche) |
Längenänderung bei 60°C Temperaturdifferenz: |
1,4 mm pro Meter |
Planung & Anwendung
Hier finden Sie Ausschreibungstexte sowie Details zu den PREFABOND Aluminium Verbundplatten als Download. Die Verlegerichtlinie PREFABOND, Montagehinweis Verbundplatte auf Holz-UK, Planungsleitfaden Fassade, Verlegerichtlinie für Balkonverkleidungen sowie Erhebungsbogen Verbundplatte finden Sie im Service-Bereich (nur für Partner-Betriebe – halten Sie bitte Ihre Zugangsdaten bereit).
Ausschreibungstexte
Aluminium Verbundplatte – Zubehör
Ergänzungsband
1.100 mm, 1.200 mm
Fassadenniete
5×14 mm, Kopfdurchmesser: 16 mm
Balkonniete
5×14 mm, Kopfdurchmesser: 15 mm
Festpunkthülse für Fixpunkt
9,5 × 5,1 mm, zur Reduktion des Bohrlochs von 9,5 auf 5,1 mm
Plattenmundstück für Balkonniete
Zur zwängungsfreien Montage von PREFABOND Aluminium Verbundplatten. Außendurchmesser: 30 mm
Plattenmundstück für Fassadenniete
zur Befestigung auf Metallunterkonstruktionen; Außendurchmesser 49 mm
Einhand-Federbohrvorrichtung
zur Befestigung auf Metallunterkonstruktionen; Bohrungsdurchmesser Platte 9,5 mm
Spezialbohrer für Metallunterkonstruktionen
Ersatzbohrer für die Einhand-Federbohrvorrichtung
Bügelbohrvorrichtung für Metallunterkonstruktionen
Ø 9,5/5,1 mm
Fassadenschraube für Holz-Unterkonstruktion
4,8 × 30 mm, inkl. Fassadenzentrierdichtring, Ø 14 × 4 mm, Kopf 16 mm
Fassadenschraube für Aluminium-Unterkonstruktion
5,5 × 25 mm, Ø 11 × 4 mm, Kopf 16 mm
Festpunkthülse für Fassadenschraube (Aluminium-Unterkonstruktion)
Ø 11 × 4 mm, zur Reduktion des Bohrlochs von 11 auf 5,8 mm
Gleitpunkthülse für Fassadenschraube (Aluminium-Unterkonstruktion)
Ø 11 × 4 mm, zur Reduktion des Bohrlochs von 11 auf 8,4 mm
EPDM-Fugenband
70 × 0,75 mm, 135 × 0,75 mm; zum Schutz der Holz-Unterkonstruktion; einseitig selbstklebend oder nicht selbstklebend
Spezialbohrer für Holzunterkonstruktion
Ø 3,3 mm, DIN 338
Bügelbohrvorrichtung für Holzunterkonstruktion
Ø 9,5/3,3 mm, Bohrungsdurchmesser Platte 9,5 mm / Unterkonstruktion 3,3 mm
F-Profil für PREFABond
3.000 mm
U-Profil für PREFABond
3.000 mm
90° V-Nut-Fräser
zur Bearbeitung von PREFABOND mit FR-Kern
135° V-Nut-Fräser
zur Bearbeitung von PREFABOND mit FR-Kern

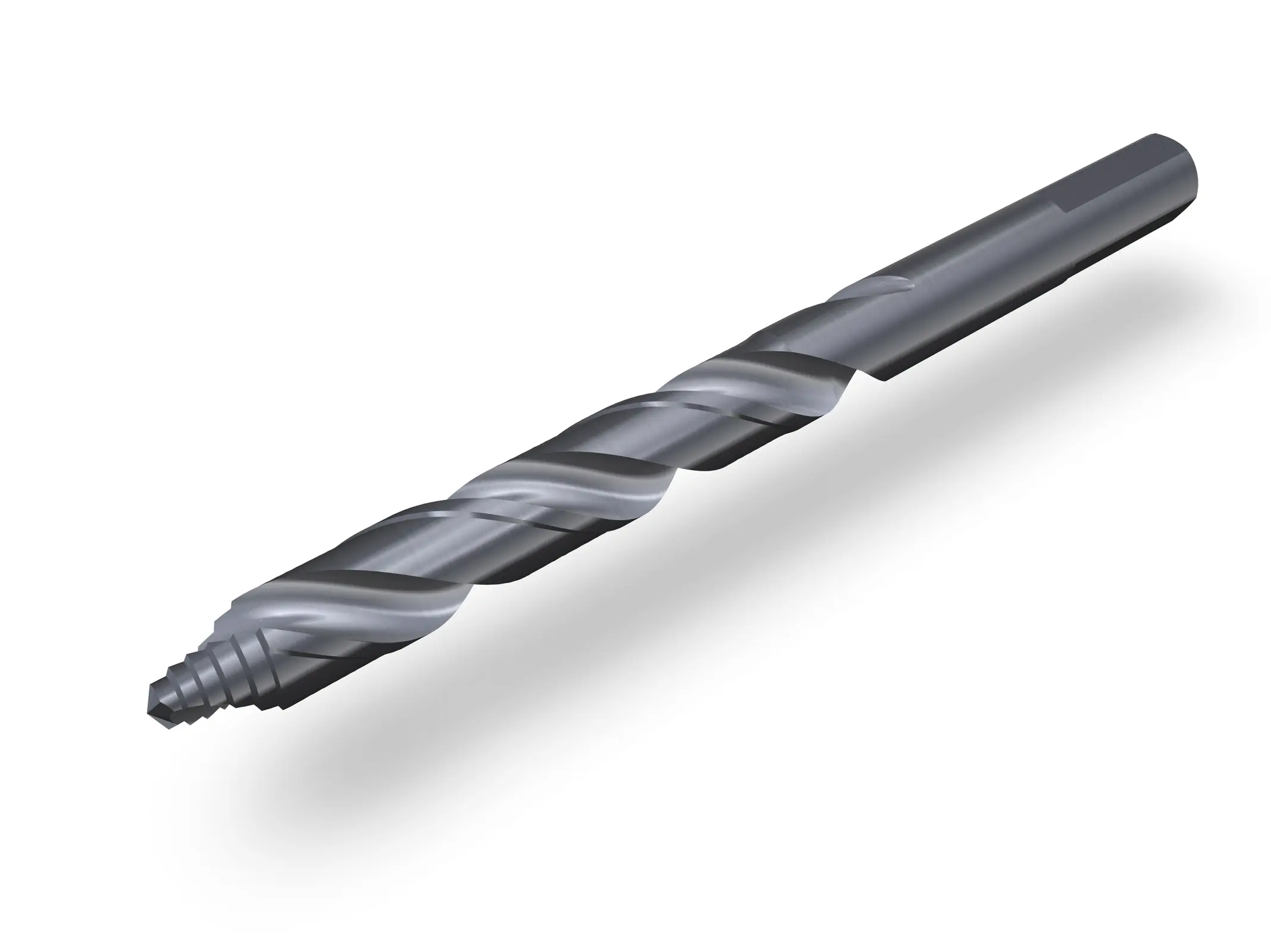

Stufenbohrer
zur Bearbeitung von PREFABOND mit FR-Kern und zum Vorbohren der Metallunterkonstruktion
Fassadenzentrierdichtring
Ø 14 × 4 mm, zur Zentrierung und Abdichtung der Befestigungsschraube für Aluminium Verbundplatten an Holz-Unterkonstruktion
Tiefenanschlag für Stufenbohrer
Ø 9,5 × Ø 5,1 mm
Entgraterstiel
Typ S/E, Für die Direktaufnahme von Klingen Ø 3,2 mm; zur Bearbeitung von PREFABOND
Klingen für Entgraterstiel
S10/E100, Ø 3,2 mm; Ø 3,2 mm; zur Bearbeitung von PREFABOND
LT-XT Tool TX 25
Zur Verschraubung der PREFABOND Fassadenschrauben (Kopfdurchmesser 16 mm) für Aluminium-Unterkonstruktionen
Folienschneider
für Fixpunkte (Ø 5,1 mm) oder Gleitpunkte (Ø 9,5 mm)

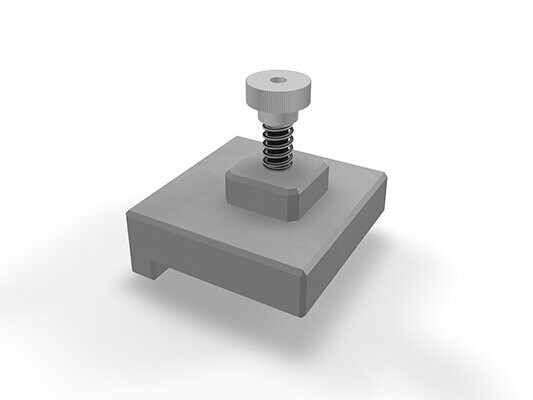

Montagehilfe PREFABOND
Fugenbreite 8 oder 10 mm, für Längs- und Querfuge geeignet
Saugnapf und Mutter
-
