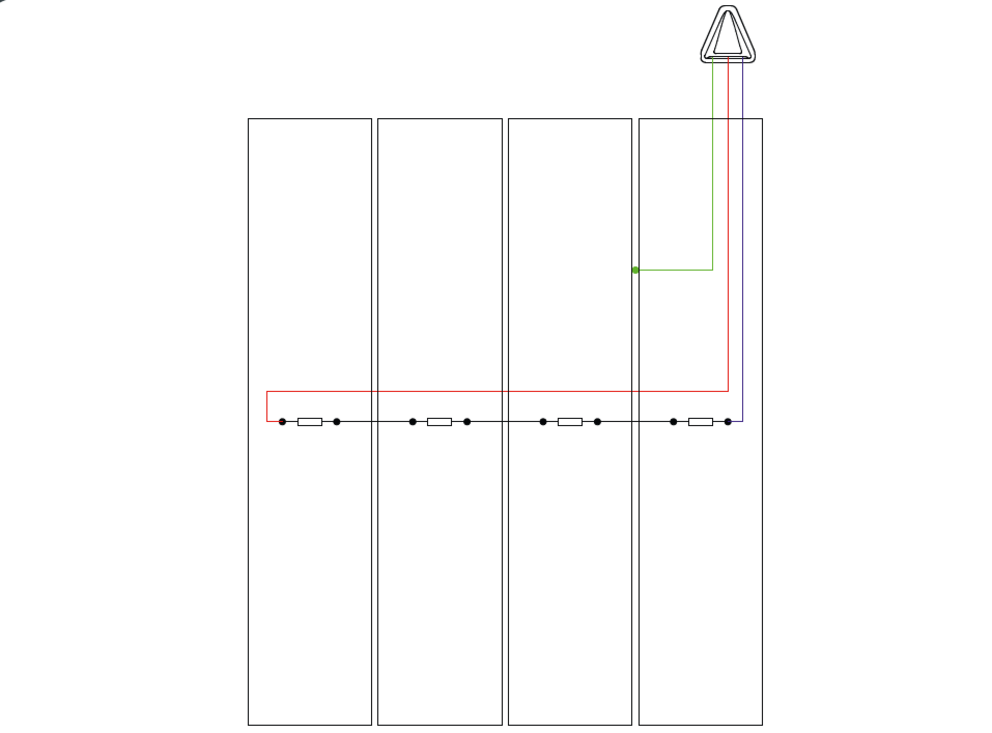

Une installation avec modules solaires PREFALZ nécessite une entrée et une sortie pour chaque chaîne. Le schéma de câblage suivant montre la ligne d’entrée en bleu, la ligne de sortie en rouge, la ligne équipotentielle en vert et les lignes des modules en noir, afin de faciliter la compréhension.
Noter que les entrées et les sorties, les lignes de raccordement et les lignes équipotentielles doivent être abrités dans un conduit résistant aux UV. Il ne doit pas y avoir de câbles non protégés directement sur la surface de la toiture. La réalisation correspondante doit être clarifiée avec l’électricien qui effectue les travaux.
