Hoe wordt de dakconstructie van PREFA aluminium daken uitgevoerd?

Om mensen in gebouwen een comfortabel gevoel te geven, moet het binnenklimaat kloppen:

In de winter hebben we het graag aangenaam warm, en in de zomer niet te heet. Er mag geen sprake zijn van schadelijke stoffen en schimmels. Bovendien moet er bespaard worden op verwarmingskosten en moet structurele schade vermeden worden.

De keuze en plaatsing van de juiste daklagen is daarom bepalend voor ons “klimaatcomfort”. We geven u met onze constructierichtlijnen praktische uitvoeringstips met betrekking tot PREFA daksystemen.

Welke verschillende dakconstructies bestaan er in principe?

Daken verschillen op het vlak van “geventileerde” en “niet-geventileerde” constructies. Ze worden ook vaak koud of warm dak genoemd, wat geen verband houdt met de isolatiewaarden, maar erop wijst dat er een luchtstroom is op het niveau van de bovenste daklagen.

Geventileerde daken

hebben vlak boven de thermische isolatie een luchtlaag die met de buitenlucht in verbinding staat. Er ontstaat een “schoorsteeneffect” die voor de afvoer van vocht uit de dakuitbouw zorgt.

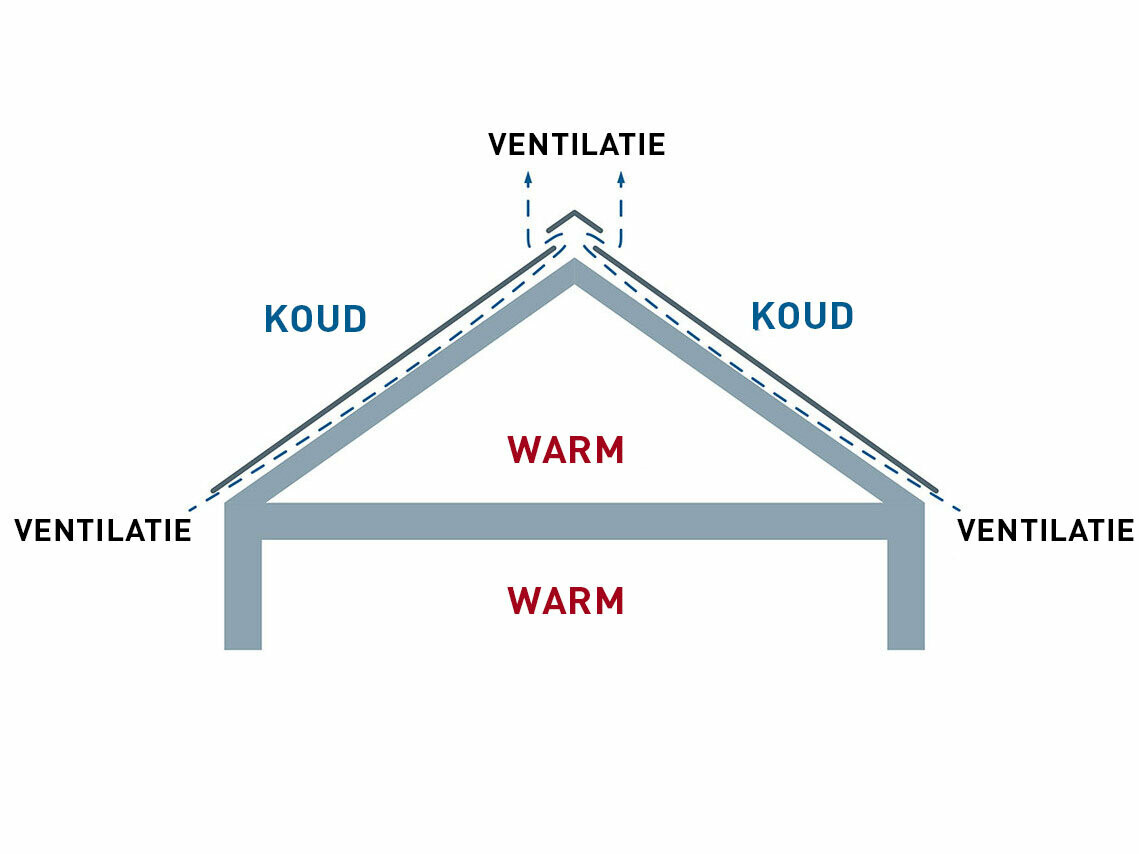

Principe van een geventileerd dak

Principe van een geventileerd dak

Niet geventileerde daken

Bij niet-geventileerde daken bevindt er zich vlak boven de buitenste thermische isolatie geen luchtlaag. Vocht uit de binnenruimte en uit de gebruikte materialen kan slechts in beperkte mate via de constructie afgevoerd worden.

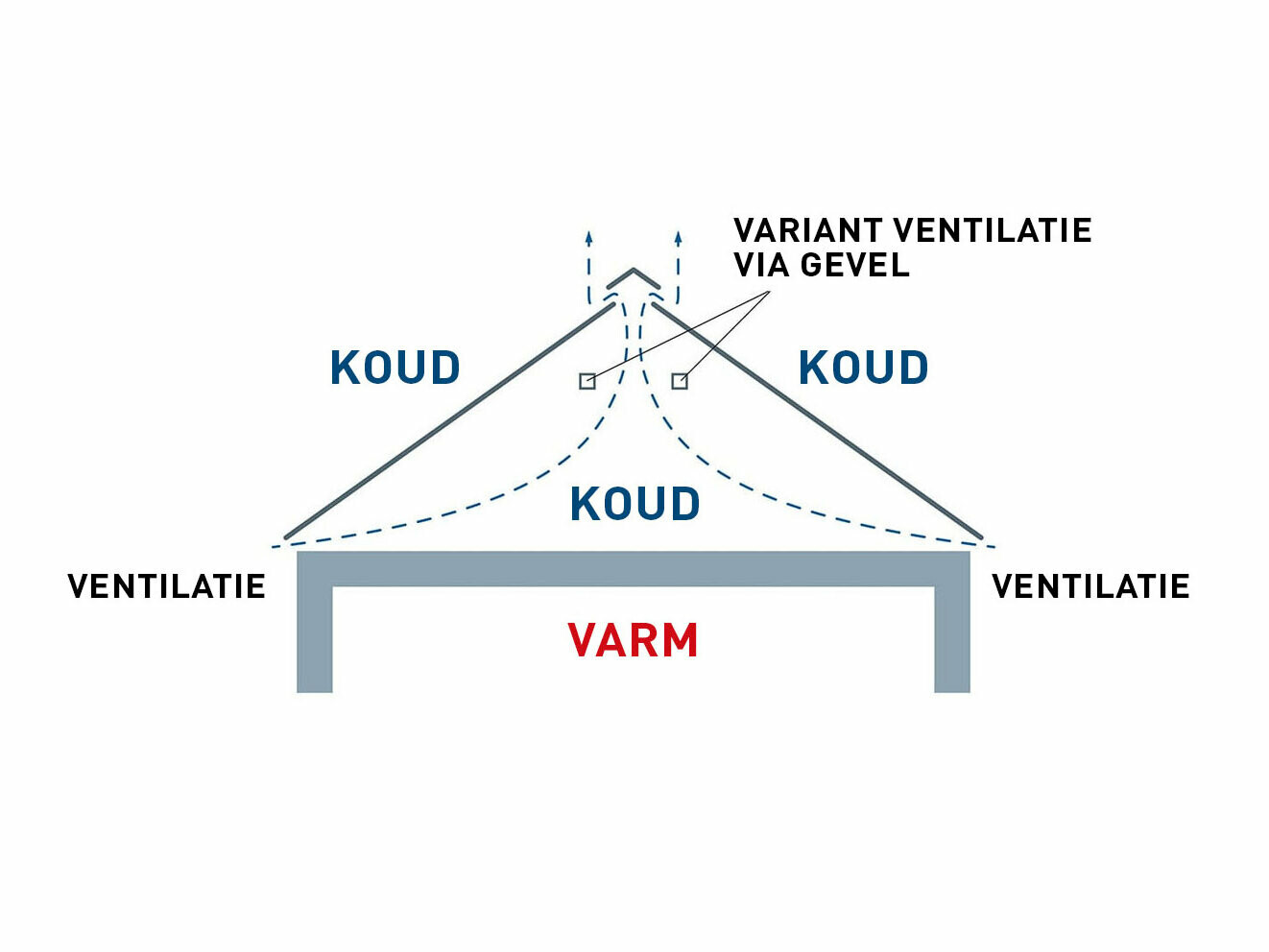

Principe van een niet-geventileerd dak

Principe van een niet-geventileerd dak

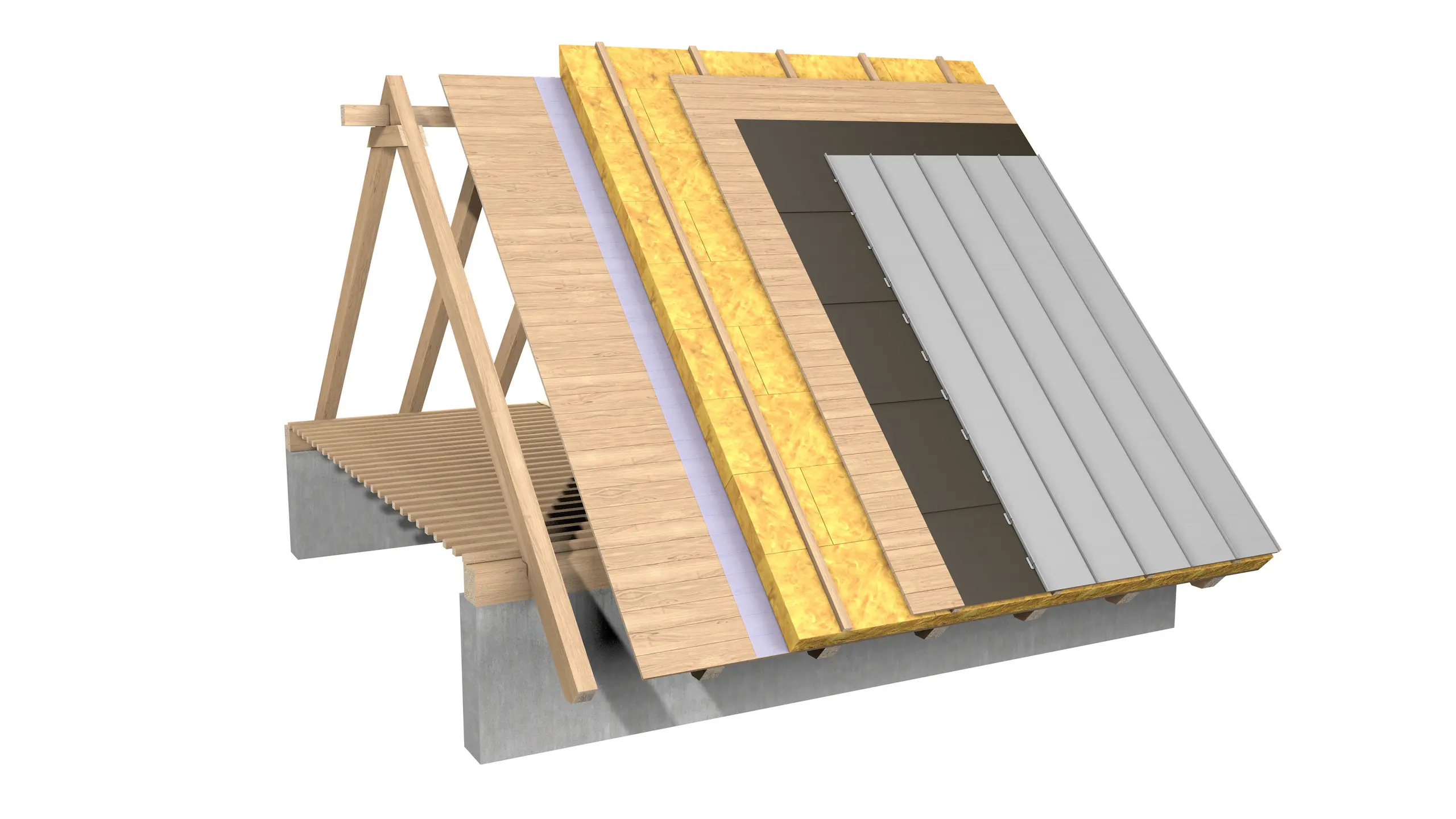

Dachmodell Aufdachdämmung
01
02
03
04
05
06
07
08

Geventileerde dakconstructie 1.3

Met zichtbare dakconstructie

Kies een focuspunt voor meer informatie.

Dakbekleding 01 : Met verluchte dakopbouw met zichtbare dakconstructie

PREFA-daksystemen

In klein formaat afhankelijk van de respectievelijke minimale dakhelling of in het daksysteem Prefalz® / Falzonal® als systeem met dubbele staande fels vanaf 3° DN (≤ 7° met naadafdichtingsgel) of vanaf ≥ 25/35° DN als systeem met staande hoeknaad

Materiaaldikte: 0,70 mm, strookbreedte: 500 mm / 600mm / 650 mm, gewicht ca. 2,3 kg/m²

Brandklasse A1 conform EN 13501-1

Gedrag bij belasting door vuur van buiten: zonder controle overeenkomstig EN 13501-5 en Beschikking 2000/553/EG

Scheidingslaag 02 : Met verluchte dakopbouw met zichtbare dakconstructie

Diffusieopen folie (bekistingsfolie) als regendichte functionele laag tijdens en voor de montage.

Houten bekisting 03 : Met verluchte dakopbouw met zichtbare dakconstructie

Bekisting van houten planken uit massief hout ≥ 24mm, niet-geschaafde, gepolijste dennenhouten planken min. kwaliteitsklasse S 10 conform DIN 4074 deel 1 met regelbreedtes tussen 100 tot 160 mm.

Houtvochtigheit ≤ 20 % bij uitvoering

Ventilatieniveau 04 : Met verluchte dakopbouw met zichtbare dakconstructie

Ventilatieruimte en extra geventileerde luchtlaag met contralatten. Deze geventileerde luchtlaag tussen aanvullende maatregel/luchtdichting en bekisting van houten planken dient voor de afvoer van vocht uit de dakconstructie. Belangrijk!  De bevestiging en afmeting van de contralatten is afhankelijk van het gekozen isolatiemateriaal volgens de specificaties van de fabrikant.

< 5° DN (~9%) bedraagt de hoogte van de geventileerde luchtlaag boven de thermische isolatie 2 ‰ van het bijbehorende hellende dakoppervlak, maar minstens 5 cm.

≥ 5° DN (~9%) bedraagt de hoogte van de geventileerde luchtlaag boven de thermische isolatie minstens 2 cm en moet zich over het volledige oppervlak uitstrekken. Op enkele punten is een onderschrijding tot 5 mm mogelijk.

Isolatie 05 : Met verluchte dakopbouw met zichtbare dakconstructie

Isolatie op de kepers volgens de vereiste U-waarde in overeenstemming met nationale bepalingen. De bevestiging gebeurt over het algemeen met contralatten en met behulp van schroeven met dubbele draad. Afhankelijk van het gebruikt isolatiemateriaal is er een onderdakfolie op de isolatielaag nodig als regendichte functionele laag en luchtdichting.

Luchtdichtheidslaag 06 : Met verluchte dakopbouw met zichtbare dakconstructie

Dampremmende en luchtdichte laag conform DIN 4108-7 diffusieremmend of vochtvariabel. Ze voorkomt het ongecontroleerde binnendringen van warme lucht en vocht in de geïsoleerde dakconstructie.

Houten bekisting 07 : Met verluchte dakopbouw met zichtbare dakconstructie

Bekisting van massieve houten planken als dragende constructie conform de stabiliteit en afhankelijk van de spantafstand.

Houtvochtigheit ≤ 20 % bij uitvoering

Draagstructuur 08 : Met verluchte dakopbouw met zichtbare dakconstructie

Dakspanten in nieuwbouw of bestaande gebouwen als constructief dragend bouwdeel conform de stabiliteit. Bij energierenovaties in combinatie met lichte PREFA-dakbedekkingen vanaf 2,3 kg/m² moeten draagstructuren vaak niet verstevigd worden.

Unbelüfteter Dachaufbau mit Sichtdachstuhl
01
02
03
04
05

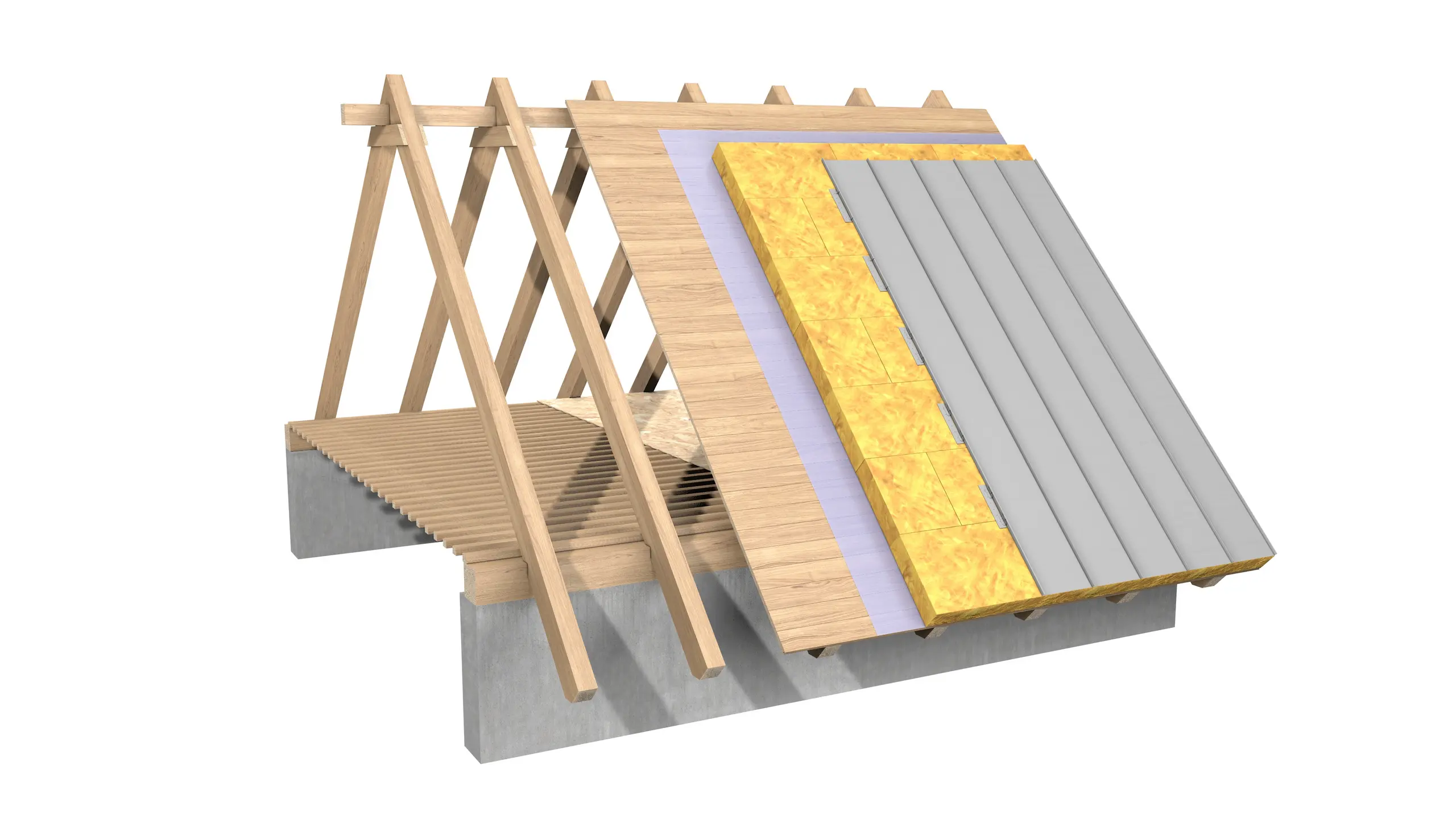

Niet-geventileerde dakconstructie 2.0

Mit Sichtdachstuhl

Wählen Sie einen Fokuspunkt aus, um mehr zu erfahren.

Dakbekleding 01 : Unbelüfteter Dachaufbau mit Sichtdachstuhl

als systeem met dubbele staande naad vanaf 3° DN (≤ 7° met naadafdichtingsgel) of vanaf ≥ 25/35° DN als systeem met staande hoeknaad

Materiaaldikte: 0,70 mm, strookbreedte: 500 mm / 600mm / 650 mm, gewicht ca. 2,3 kg/m²

Brandklasse A1 conform EN 13501-1

Gedrag bij belasting door vuur van buiten: zonder controle overeenkomstig EN 13501-5 en Beschikking 2000/553/EG

Isolatie 02 : Unbelüfteter Dachaufbau mit Sichtdachstuhl

“Prorock isolatieplaten voor metalen daken” als isolatie op de kepers volgens de vereiste U-waarde conform nationale bepalingen.  De bevestiging hangt af van de dakhelling met “PRODACH-systeembevestigingen” in overeenstemming met de specificaties van de fabrikant. Het isolatiemateriaal moet tijdens en voor de montage beschermd worden tegen vochtdoorslag.

Luchtdichtheidslaag 03 : Unbelüfteter Dachaufbau mit Sichtdachstuhl

Dampremmende en luchtdichte laag conform DIN 4108-7 diffusieremmend of vochtvariabel. Ze voorkomt het ongecontroleerde binnendringen van warme lucht en vocht in de geïsoleerde dakconstructie.

Houten bekisting 04 : Unbelüfteter Dachaufbau mit Sichtdachstuhl

Bekisting van massieve houten planken ≥30mm als dragende constructie conform de stabiliteit en afhankelijk van de spantafstand.

Houtvochtigheit ≤ 20 % bij uitvoering

Draagstructuur 05 : Unbelüfteter Dachaufbau mit Sichtdachstuhl

Dakspanten in nieuwbouw of bestaande gebouwen als constructief dragend bouwdeel conform de stabiliteit. Bij energierenovaties in combinatie met lichte PREFA-dakbedekkingen vanaf 2,3 kg/m² moeten draagstructuren vaak niet verstevigd worden.

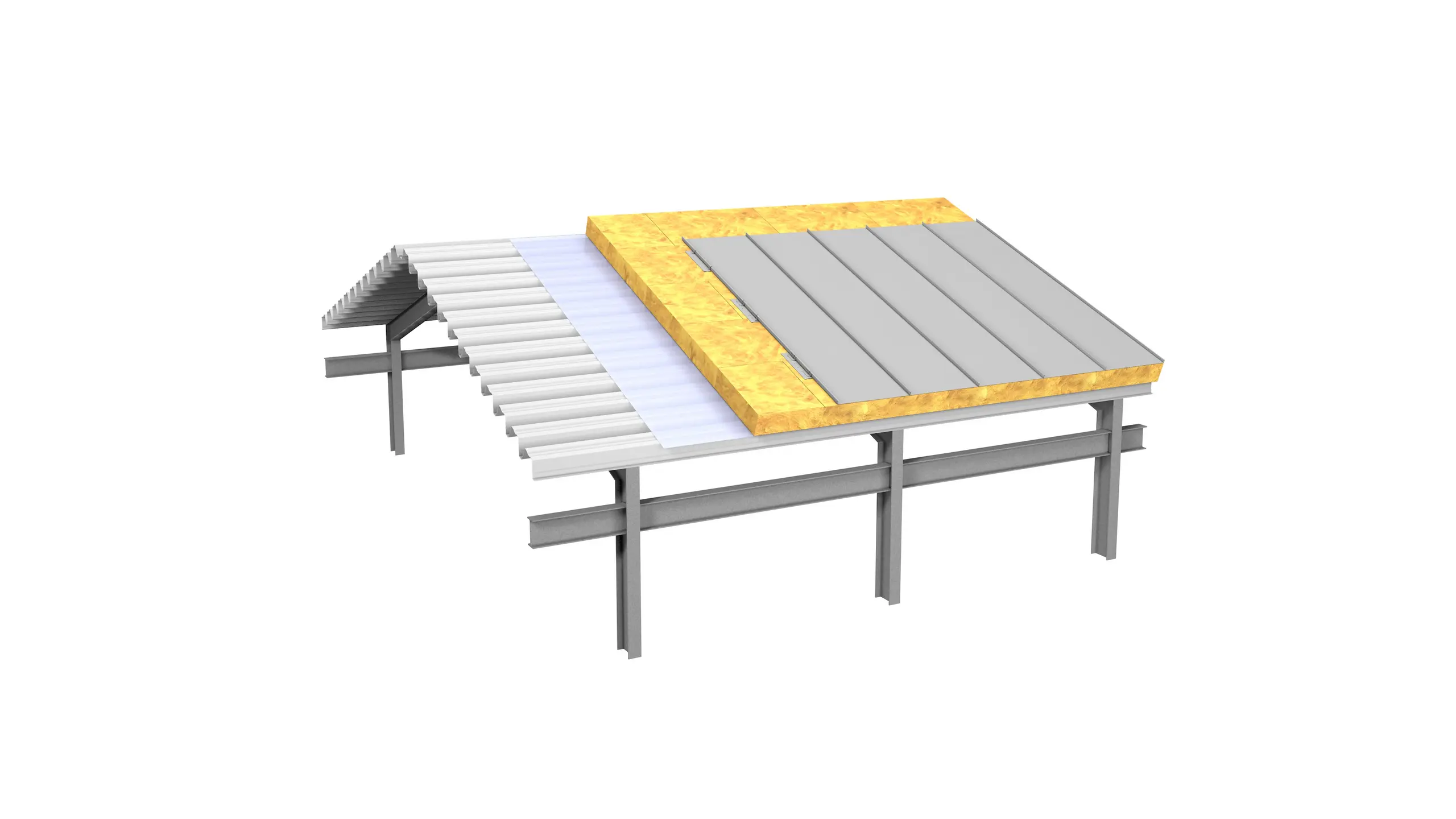

Unbelüfteter Dachaufbau mit Stahltragwerk
01
02
03
04

Niet-geventileerde dakconstructie 2.1

Met stalen draagstructuur

Kies een focuspunt voor meer informatie.

Dakbekleding 01 : Onverluchte dakopbouw met stalen draagstructuur

Daksysteem Prefalz® / Falzonal®

als systeem met dubbele staande naad vanaf 3° DN (≤ 7° met naadafdichtingsgel) of vanaf ≥ 25/35° DN als systeem met staande hoeknaad

Materiaaldikte: 0,70 mm, strookbreedte: 500 mm / 600mm / 650 mm, gewicht ca. 2,3 kg/m²

Brandklasse A1 conform EN 13501-1

Gedrag bij belasting door vuur van buiten: zonder controle overeenkomstig EN 13501-5 en Beschikking 2000/553/EG

Isolatie 02 : Onverluchte dakopbouw met stalen draagstructuur

“Prorock isolatieplaten voor metalen daken” als isolatie op de kepers volgens de vereiste U-waarde conform nationale bepalingen.  De bevestiging hangt af van de dakhelling met “PRODACH-systeembevestigingen” in overeenstemming met de specificaties van de fabrikant. Het isolatiemateriaal moet tijdens en voor de montage beschermd worden tegen vochtdoorslag.

Luchtdichtheidslaag 03 : Onverluchte dakopbouw met stalen draagstructuur

Dampremmende en luchtdichte laag conform DIN 4108-7. Ze voorkomt het ongecontroleerde binnendringen van warme lucht en vocht in de geïsoleerde dakconstructie. Bij metalen ondergronden uit trapeziumplaten wordt de luchtdichtheidslaag vaak uitgevoerd met dampremmende koudzelfklevende elastomeerbitumen banen.

Dragende constructies 04 : Onverluchte dakopbouw met stalen draagstructuur

Trapeziumprofielen van staal conform DIN EN 1090-2. De plaatdikte moet aangepast worden aan de spanwijdte, het statische systeem en de beloopbaarheid.  Doorgaans gebeurt dit via een staalconstructie.

Wie legt de vereisten voor de daklagen en de dakconstructie vast?

Hier leggen o.a. DIN 4108-3 en de nationale bepalingen en richtlijnen de vereisten voor de planning en uitvoering van de klimaatgerelateerde vochtbescherming van daken vast.

Ze bepalen in detail hoe daken uitgevoerd moeten worden zodat structurele schade helemaal niet ontstaat en ons “klimaatcomfort” tot stand kan komen. PREFA-daksystemen voldoen uitstekend aan die vereisten en bieden dus optimale veiligheid.

SCHEIDINGSLAGEN: ALGEMEEN

Een scheidingslaag is een laag die het metaal scheidt van de ondergrond. Scheidingslagen vervullen de volgende taken:

  • het metaal aan de onderzijde beschermen tegen schadelijke alkalische invloeden en mogelijke schadelijke invloeden van houtbeschermingsmiddelen,
  • het glijvermogen bij thermische lengteveranderingen (dilatatie) verbeteren,
  • de houten bekisting tijdens de bouwfase beschermen tegen vocht,
  • de geluidsisolatie verbeteren,
  • oneffenheden in het oppervlak van de dakconstructie beperken.

GESTRUCTUREERDE SCHEIDINGSLAGEN

Gestructureerde scheidingslagen (ook structuurmatten) zijn omwille van de corrosiebestendigheid van aluminium niet vereist en worden niet aanbevolen door PREFA, als er bovenbelasting te verwachten is. Dat is o.a. het geval bij:

  • verhoogde installaties (airconditioning- en technische apparatuur)
  • Sneeuwbarrières
  • Loopgangen en tredes (onderhoudsroutes en nooduitgangen)
  • Fotovoltaïsche installaties en thermische zonne-installaties

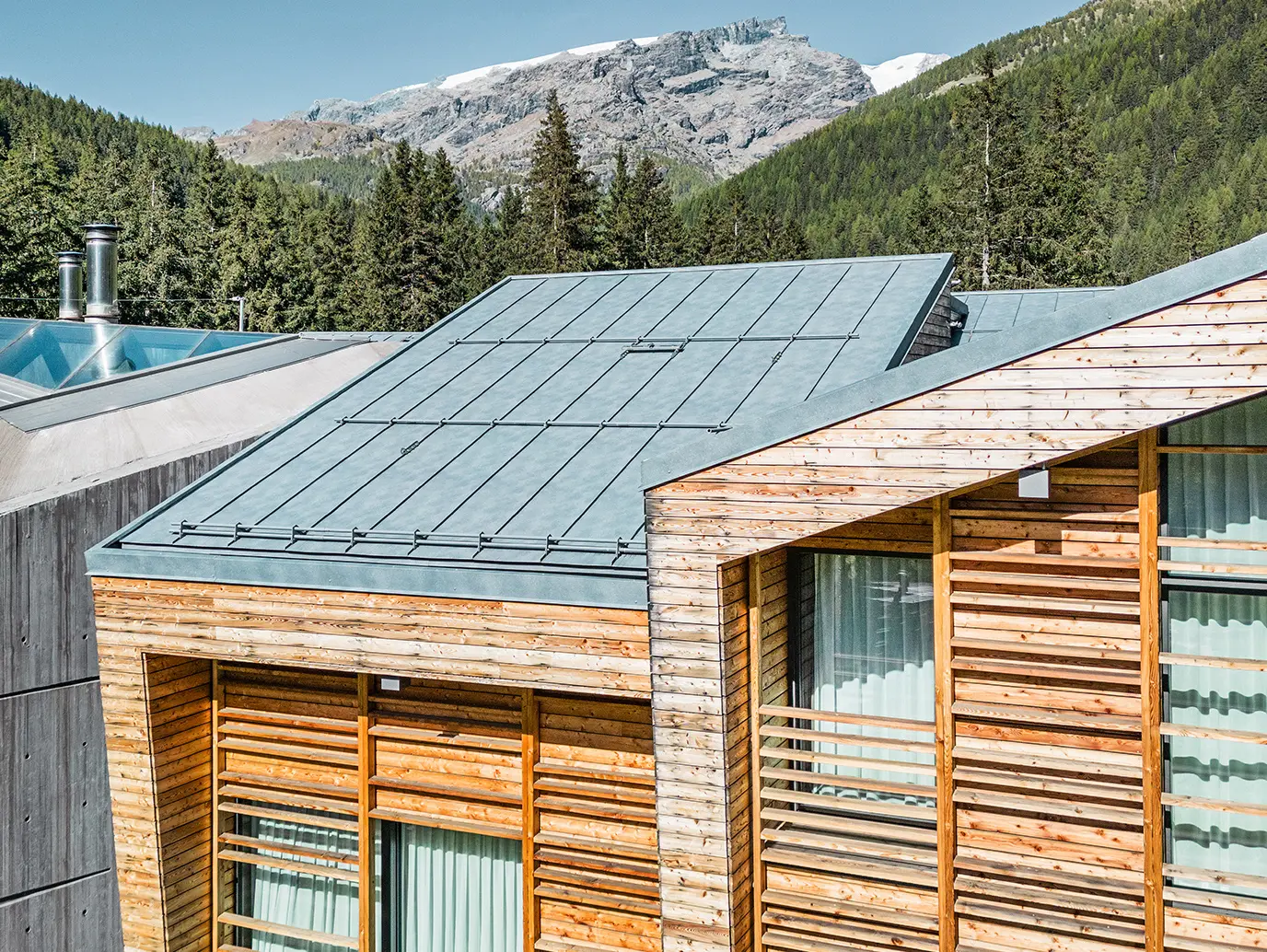

Detailansicht der Dachlandschaft.

ACHTERGROND

Gestructureerde scheidingslagen worden vaak gebruikt in combinatie met platen op houtbasis. Omwille van de “zachte” netstructuur kan de fels bij puntsgewijze belasting door bv. felsklemmen vervormd raken. Het gevolg daarvan kunnen beperkingen van de temperatuurgebonden lengteverandering van de dakbedekking, optische gebreken en een nadelige beloopbaarheid zijn. Verder kunnen er bij een verkeerde bevestiging of bij foutieve klanghoogtes opstaande hoeken ontstaan, wat het doorscheuren van de dakbedekking op zijn beurt bevordert.

PREFA NIRO vaste klangen, schuifklangen en lange schuifklangen zijn optimaal aangepast aan een felshoogte van 25mm en zijn perfect geschikt voor vlakke en stevige oppervlakken. Let erop dat de ribnagels en schroeven voldoende verzonken zijn en niet boven de gegroefde rand uitsteken.
