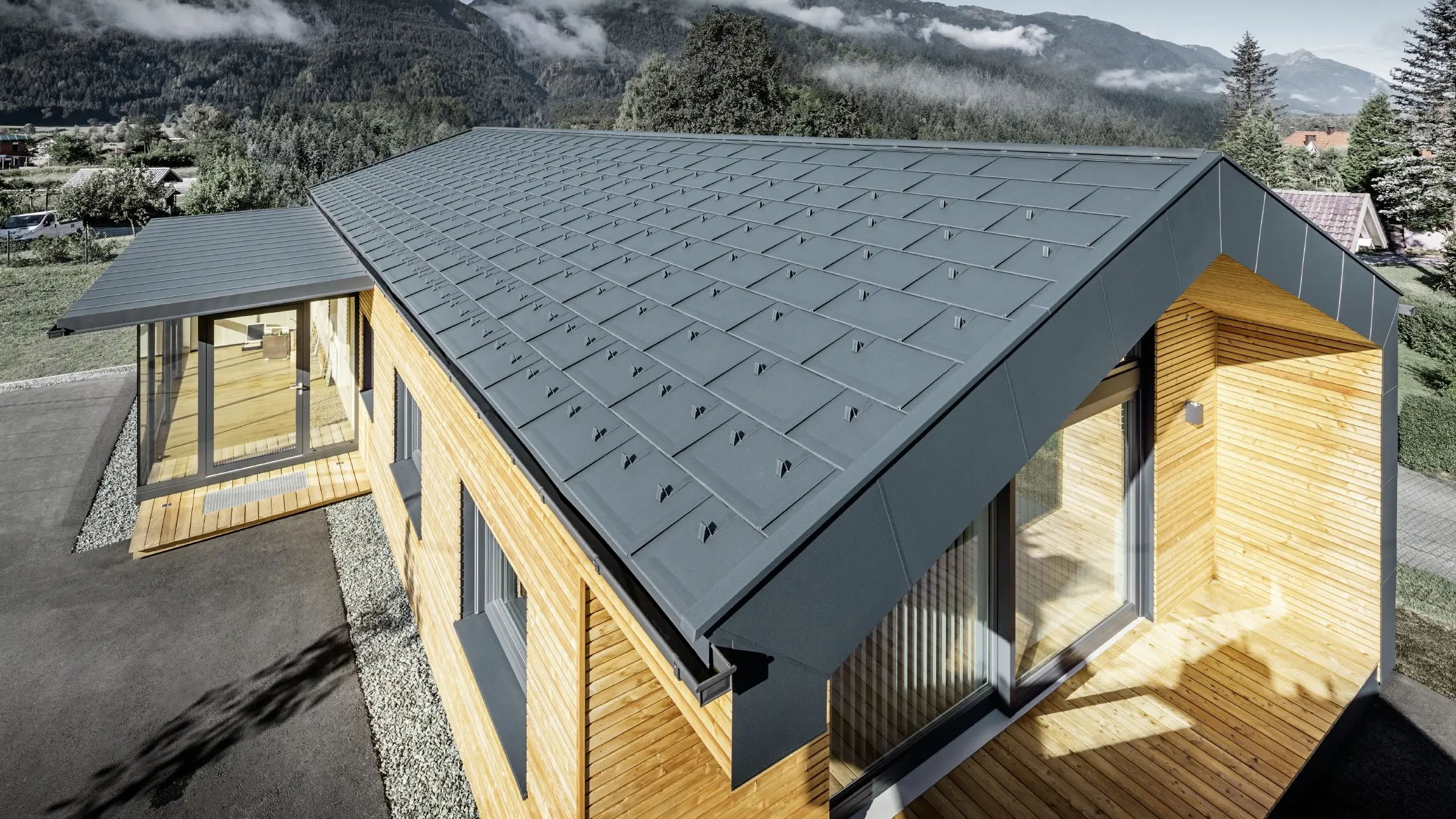

Das neue Firmengebäude der Holzbauer Faltheiner ist mit der PREFA Aludachplatte R. 16 in anthrazit eingedeckt, auch die Verblechungen wurden in Anthrazit ausgeführt. Für die Fassade wurde eine Lärchenfassade gewählt.

Dakpan R.16

Puur design in staand formaat: PREFA-dakpan R.16 is sober, strak en heeft een groot formaat, de dakpan is niet alleen mooi, maar ook snel aan te brengen.

+6
verderlezen

PREFA dakpannen van aluminium staan voor hoge kwaliteitseisen en bieden stevigheid en een lange levensduur. Met dakpan R.16 heeft PREFA een minimalistisch dakdesign ontwikkeld dat veel speelruimte biedt voor het realiseren van een unieke architectuur. Los van het dakoppervlak en de dakvorm biedt PREFA-dakpan R.16 de creativiteit de nodige ruimte voor het realiseren van aantrekkelijke, unieke oplossingen.

Detailaufnahme der PREFA Dachplatte R.16 in der Farbe P.10 Anthrazit. Am Dach sind PREFA Schneestopper und ein Rauchfang zu sehen.

Voordelen van PREFA-dakpan R.16

Pictogram voor voordelen

In vele standaardkleuren leverbaar

in P.10-kwaliteit leverbaar: afwerking stucco, desgewenst ook in een gladde uitvoering leverbaar.
Van een klassieke dakpannenlook tot aan tijdloze grijstinten en natuurlijk bruintinten;

Pictogram voor voordelen

Moderne uitstraling

bijzonder aantrekkelijk moderne uitstraling door het strakke design

Pictogram voor voordelen

Een ruime keuze aan accessoires

Van bevestigingsmateriaal en sneeuwbescherming tot aan dakveiligheid - de onderdelen van het PREFA-totaalsysteem zijn technisch perfect op elkaar afgestemd.

Pictogram voor voordelen

40 jaar garantie

op materiaal en kleur

Pictogram voor voordelen

In vele standaardkleuren leverbaar

in P.10-kwaliteit leverbaar: afwerking stucco, desgewenst ook in een gladde uitvoering leverbaar.
Van een klassieke dakpannenlook tot aan tijdloze grijstinten en natuurlijk bruintinten;

Pictogram voor voordelen

Moderne uitstraling

bijzonder aantrekkelijk moderne uitstraling door het strakke design

Pictogram voor voordelen

Een ruime keuze aan accessoires

Van bevestigingsmateriaal en sneeuwbescherming tot aan dakveiligheid - de onderdelen van het PREFA-totaalsysteem zijn technisch perfect op elkaar afgestemd.

Pictogram voor voordelen

40 jaar garantie

op materiaal en kleur

Direct geniet, zonder aanvullende bevestiging

Dat zorgt niet alleen voor een mooi eindresultaat, maar is ook snel geklaard: Door de rechtstreekse bevestiging op de geïntegreerde bevestigingslijst maakt dakpan R.16 het werk voor de verwerkers oneindig veel lichter. Bovendien biedt dit volledig nieuwe perspectieven als het gaat om de vormgeving van het dak. Door het grote formaat met een elementlengte van 70 cm en 42 cm breedte kan het dak met slechts 3,4 dakpan R.16 per vierkante meter worden bedekt, waardoor het een sobere, elegante uitstraling krijgt.

Dakpan R.16 kan worden gebruikt vanaf een hellingshoek van 17°. Met een gewicht van amper 2,5 kg/m² is deze dakpan een echt lichtgewicht, maar toch stormvast en dankzij het aluminium ook roestvrij.

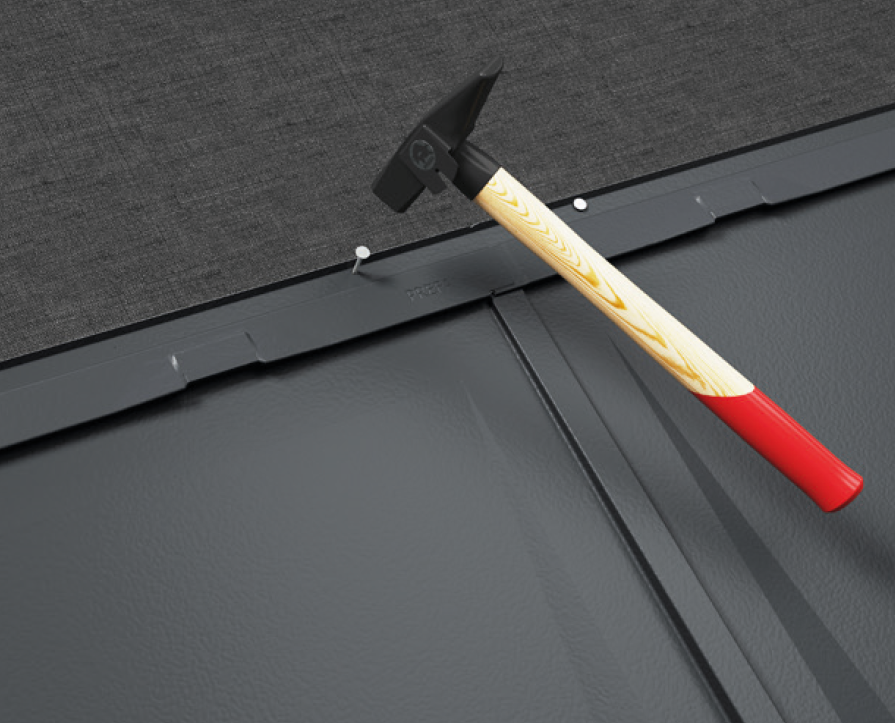

Die PREFA Dachplatte R.16 wird direkt durch die Haftleiste auf der Vollschalung montiert.

Tip van een expert: Door de geluidsisolatiestrook is een PREFA-dakpan R.16 stiller

Daken van aluminium zijn stiller dan hun reputatie doet vermoeden. Ieder mens neemt geluiden anders waar. Om geluidsemissies tot een minimum te beperken, is de PREFA-dakpan R.16 uitgerust met een geluidsisolatiestrook (FD.TEC). Wij adviseren om voor nog meer wooncomfort aanvullend een dikkere scheidingslaag te gebruiken.

Kleurentabel voor PREFA-dakpan R.16

Dakpan R.16 is leverbaar in vele PREFA-standaardkleuren in P.10-kwaliteit.

Het kleurenpalet voor PREFA-dakplan omvat zowel klassieke dakpankleuren als moderne grijsschakeringen en natuurlijke bruintinten. De volgende dakkleuren zijn als standaardkleur leverbaar:

Kleurenoverzicht (10)

kleur

benaming

~ RAL

01 Braun

P.10 bruin

7013

02 Anthrazit

P.10 antraciet

7016

03 Schwarz

P.10 zwart

9005

04 Ziegelrot

P.10 baksteenrood

8004

05 Oxydrot

P.10 oxiderood

3009

06 Moosgrün

P.10 mosgroen

6005

07 Hellgrau

P.10 lichtgrijs

7005

11 Nussbraun

P.10 hazelnootbruin

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 donkergrijs

7043

43 Steingrau

P.10 steengrijs

7031

Aanwijzingen

  • De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
  • Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen.
  • Blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
  • Bij metallickleuren kunnen kleurverschillen optreden.
  • Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

Heeft u nog vragen over de Dakpan R.16?: FAQ

Het zou prettig zijn wanneer wij u hier een totaalprijs zouden kunnen noemen of zouden kunnen zeggen dat een dakpan of een gevelschindel € xy kost. Zo eenvoudig is het helaas niet, want een PREFA dak of een PREFA gevel vraagt om een zorgvuldige calculatie door onze vakkundige monteurs. U krijgt van onze dakprofessionals een individuele aanbieding, die nauwkeurig op uw behoeftes en de omstandigheden van uw huis is afgestemd. Bij de calculatie spelen er veel factoren mee, zoals het daklandschap, de dakhelling of de algemene staat van uw dak.

Metalen daken kunnen volgens de geldende normen in het externe bliksembeveiligingssysteem worden geïntegreerd. Gladde bandmaterialen van PREFA (PREFALZ en FALZONAL) mogen daarom als ‘natuurlijk’ onderdeel van de opvanginrichting worden gebruikt en PREFA producten in klein formaat als natuurlijk onderdeel van de afgaande geleider.

PREFA dakpannen, dakschindels, daklosanges en dakpanelen FX.12 zijn op grond van hun lage gewicht uitstekend geschikt voor het overdekken van bestaande oude daken. De montage op het bestaande dakmateriaal, zoals bitumen schindels en bitumen banen, kan snel worden uitgevoerd. Voorwaarden voor een mogelijke overdekking zijn een onbeschadigde onderconstructie, de juiste dakhelling en de voorwaarden van de bouwfysische documenten!

Een lichte hagelbui is voor een PREFA dak met stucco oppervlak geen enkel probleem. Net als bij andere dakmaterialen kan echter niet worden gegarandeerd dat een PREFA dak een zware hagelbui zonder schade doorstaat. Wel kan met aan zekerheid grenzende waarschijnlijkheid worden uitgesloten dat grote hagelstenen het PREFA dak doorboren. Wij adviseren optische schade in de vorm van kleine deuken mee te verzekeren. Als u al een verzekering hebt afgesloten, raden wij u aan deze te controleren op een eventuele uitsluiting van aansprakelijkheid voor optische schade.

De afbraak van metalen door chemische of elektrochemische reacties met de omgeving wordt aangeduid als metaalcorrosie. De meest bekende vorm van corrosie is het roesten van ijzer.

Technische informatie

Materiaal

gecoat aluminium, 0,7mm dik, coilcoating

Standaardoppervlak

stucco

Afmetingen

700×420mm in gelegd oppervlak (3,4st./m²)

Gewicht

ca. 2,5kg/m²

Minimale dakhelling

17° (ca. 31%)

Onderconstructie en tussenlaag*

Op volledig beschot (min. 24mm); van 17-25° is een bitumen tussenlaag vereist; vanaf een normale sneeuwbelasting van 3,25kN/m² of in de terreincategorieën 0, I of II is een verwer-king op volledig beschot met bitumen tussenlaag vereist.

* Zorg dat u aan nationale normen en regels voldoet

Basisbevestiging

direct, 3PREFA spijkers per dakpan R.16 (d.w.z. ca. 10PREFA spijkers per m²)

Dakconstructie

Aluminiumdaken van PREFA worden uitgevoerd met een geventileerde onderconstructie, waarbij de dakbedekking en de warmte-isolatielaag gescheiden zijn door een geventileerde tussenruimte. Daardoor kan bijvoorbeeld condens weer worden afgevoerd.

Meestal wordt de dakmembraan geventileerd, zoals de eerste afbeelding laat zien. Maar het kan ook zo zijn dat de gehele zolderruimte wordt geventileerd (afbeelding rechts).



Planning en toepassing

Hier kunt u aanbestedingsteksten en details over de PREFA-dakpan R.16 downloaden. De montagehandleidingen en montagetips voor het dak, de leidraad voor de planning, het enquêteformulier voor het dag en montagevideo´s voor dakpan R.16 vindt u in het servicedeel (alleen voor partnerbedrijven uit de dakbedekkings- en loodgietersbranche - zorg dat u uw inloggegevens bij de hand heeft).

Informatie voor architecten- en planbureaus: 3D- en BIM-gegevens en texturen van onze producten zijn ook hier te vinden: digitaal plannen

Accessoires

Hier vindt u een lijst met passende accessoires voor PREFA-dakpan R.16, van de bermplaat en de jetventilator tot aan sneeuwstoppers en een loopbrug:

Voor een volledige en gedetailleerde lijst van accessoires kunt u onze prijslijst.

Startprofiel voor dakschindel, daklosange, R.16 en FX.12

1800 × 158 × 1,00 mm, Voorgeboord

Nokvorst met jetventilatie

3.000 × 1,00 mm, 1.200 × 1,00 mm, zelfdragende nokvorst met jetventilatie voor geventileerde daken

Eindstuk voor nokvorst met jetventilatie

-

Nokvorst

500 × 1,00 mm

Eindstuk nokvorst

-

Dakrandprofiel

95 × 2.000 × 0,70 mm, met hechtstrook

Veiligheidsgoot

3.000 mm, met dubbel vouw schuin opstaand

Vogelrooster

125 × 2.000 × 0,7 mm, met ronde perforatie Ø 5/7 mm

Ventilatieband

Met vierkante perforatie 6 mm, in de kleuren bruin/antraciet en lichtgrijs/lichtgrijs, dimensies: 1,00 × 250 mm en1,00 × 333 mm

Druipprofiel

230 × 2.000 × 0,70 mm

Sneeuwstopper voor R.16, FX.12 en DS.19

-

Haak voor sneeuwvangsysteem

3 doortrekopeningen voor inlegprofielen

Haak XL voor sneeuwvangsysteem

met 5 buizen, ideaal voor zonnepaneelinstallaties

Inlegprofiel

3.000 mm; 25/25

Ijsklauw

Geschikt voor inlegprofiel

Eindstuk voor sneeuwvangsysteem

voor inlegprofielen

Eindstuk XL voor sneeuwvangsysteem

voor inlegprofiel

Sneeuwvangsteun voor berggebieden

Voor rondhout Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Zonnepaneelhouder met afdekkap

lengte: 260 mm

Zonnepaneelhouder sunny

Geschikt voor alle PREFA klein formaten en felsdakystemen

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Zonnepaneelhouder Vario

Variabele montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Zonnepaneelhouder Fix

Vaste montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.

Trede

Verstelbaar voor dakhellingen van 12° tot 60°, gekeurd conform EN 516‑1‑A.

Looproostersteun op één voet

250 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑A

Looproostersteun op twee voeten

360 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑B

Looprooster

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; gekeurd conform EN 516‑1‑A en EN 516‑1‑B

Verbindingsstuk voor looprooster

-

Ladder- en veiligheidshaak

Conform EN 517 – B

Ladder- en veiligheidshaak op twee voeten

Conform EN 517 – B

Dakpan met ventilatieopening R.16

700 x 420 mm, ventilatiediameter ca. 30 cm²

Kap met ventilatieopening

Voor bevestiging met popnagels en lijm, Ventilatiediameter ca. 30 cm²

Ventilatiekap

Ø 100 mm, Dakhelling: vanaf 12°

Ventilatiepijp

Ø 100 mm, Ø 120 mm incl. EPDM afdichting en afdekkap

Manchet 100

Duurzaam elastische EPDM manchet voor doorvoeren door het onderdak met een diameter van 100 tot 130 mmv

Doorvoerplaat voor R.16 en FX.12

Voor buisdoorvoeren ⌀ 80-125 mm en dakhellingen van 17° tot 52°.

Universele doorvoerplaat 2-delig

Voor buisdoorvoeren ⌀ 40-120 mm, voor dakhellingen van 12° tot 52°

Doorvoerplaat voor felsen

Voor dakhellingen van 12° - 52°, Ø 80 - 125 mm

Grondplaat

lengte: 540 mm, breedte: 125 mm

Omranding vario

breedte: 120 – 600 mm, 600 – 1.020 mm, Variabele lengte 150 – 980 mm, Voor dakhellingen van 12° – 55°

Dakluik

-

Omrandingen voor Roto-Q-serie en Roto-serie

verkrijgbaar in vele afmetingen

Omrandingen voor velux

verkrijgbaar in vele afmetingen

Schoorsteenkap

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Dakleidinghouder voor bliksembeveiliging

Klembereik: 2 – 8 mm; geschikt voor ronde draad ⌀ 8 mm

Speciaallijmset

1 patroon PREFA speciaallijm (290 ml), 1 doos reinigingsmiddel (60 ml), 1 schuurpapier, 1 reinigingsdoek, 2 mondstukken
