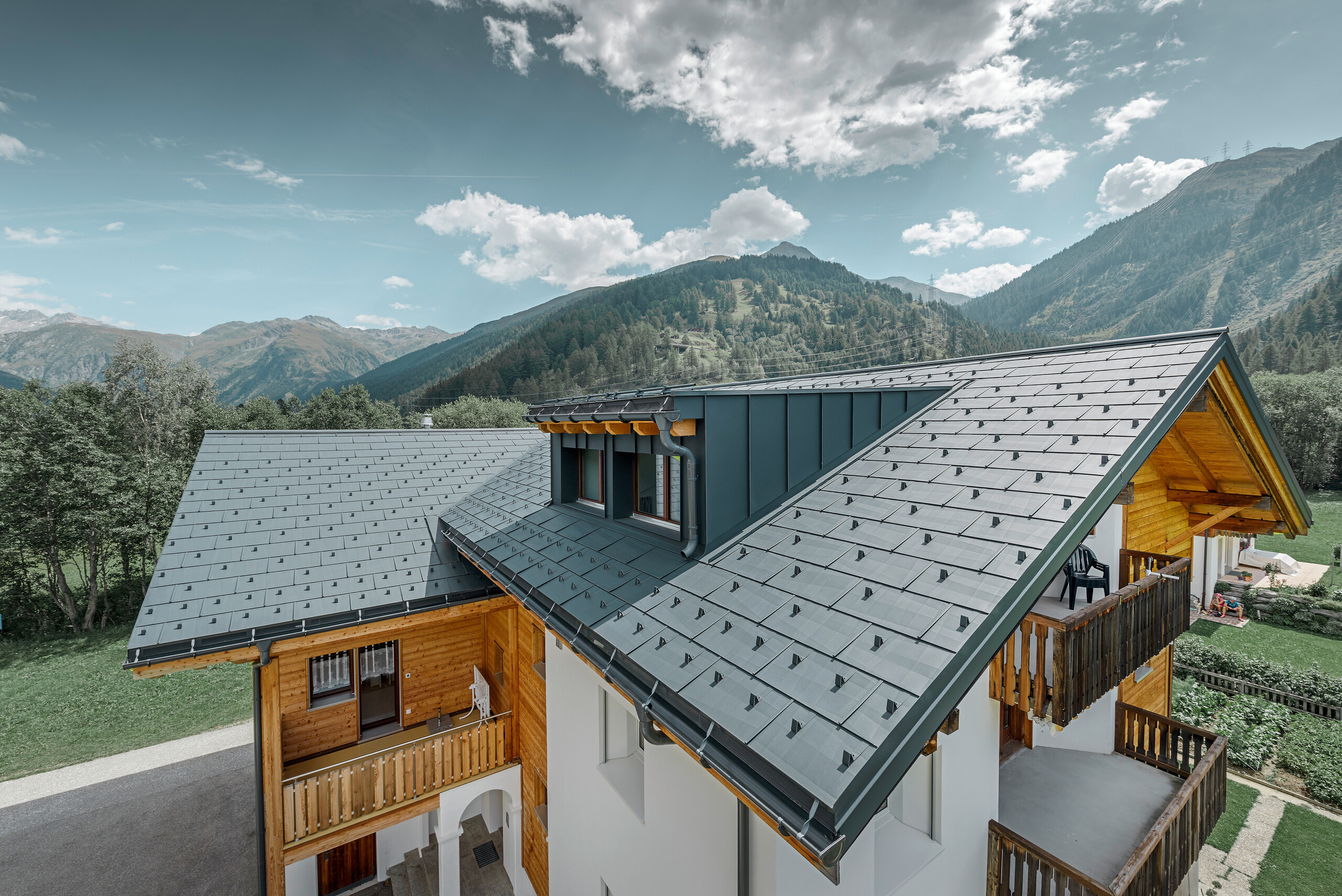

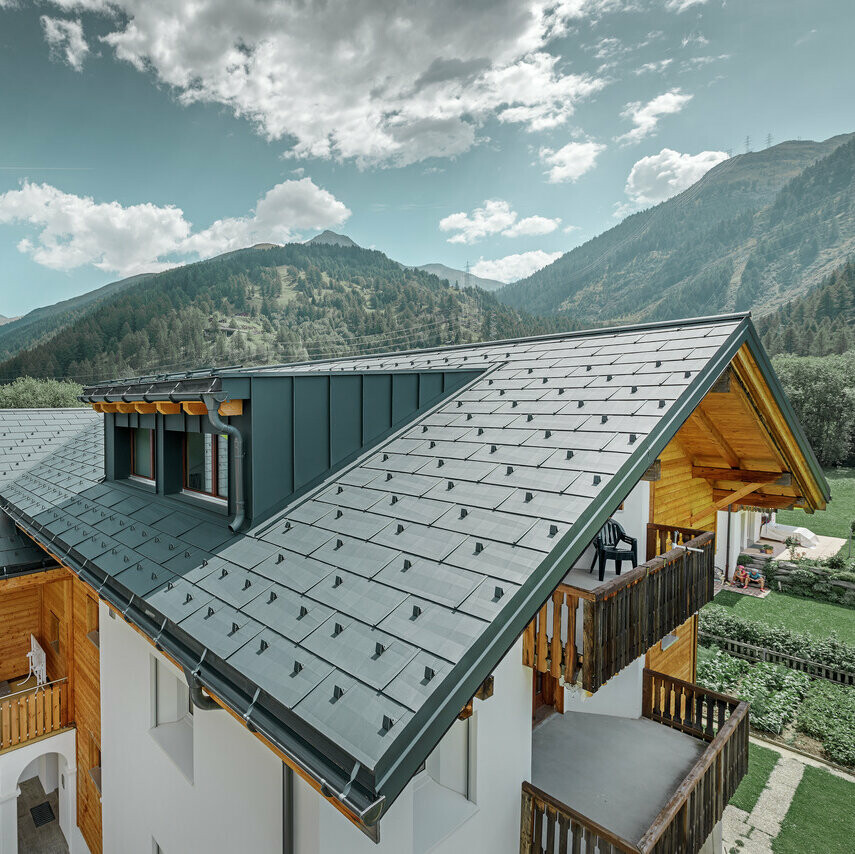

Eengezinswoning in landelijke omgeving met PREFA dakbedekking in de kleur antraciet

Dakpaneel FX.12

Levendig en duurzaam: Afhankelijk van de lichtinval ontstaan er unieke effecten door de onregelmatige randafwerking.

+6
verderlezen

Slim design gecombineerd met technisch raffinement! Het PREFA dakpaneel FX.12 is een uniek dakelement dat door zijn afschuiningen in lengte- en dwarsrichting voor een bijzonder futuristisch oppervlaktedesign zorgt. Door de onregelmatige randafwerking ontstaat er (al naargelang van het zonlicht) een levendig spel van licht en schaduw.

De randafwerking heeft naast de uitstraling ook een belangrijke functie: Ze versterkt de panelen en zorgt voor nog meer stevigheid. Een andere bijzonderheid is de conische hoeknaad, die dient om de optredende dwarsuitzetting op te vangen.

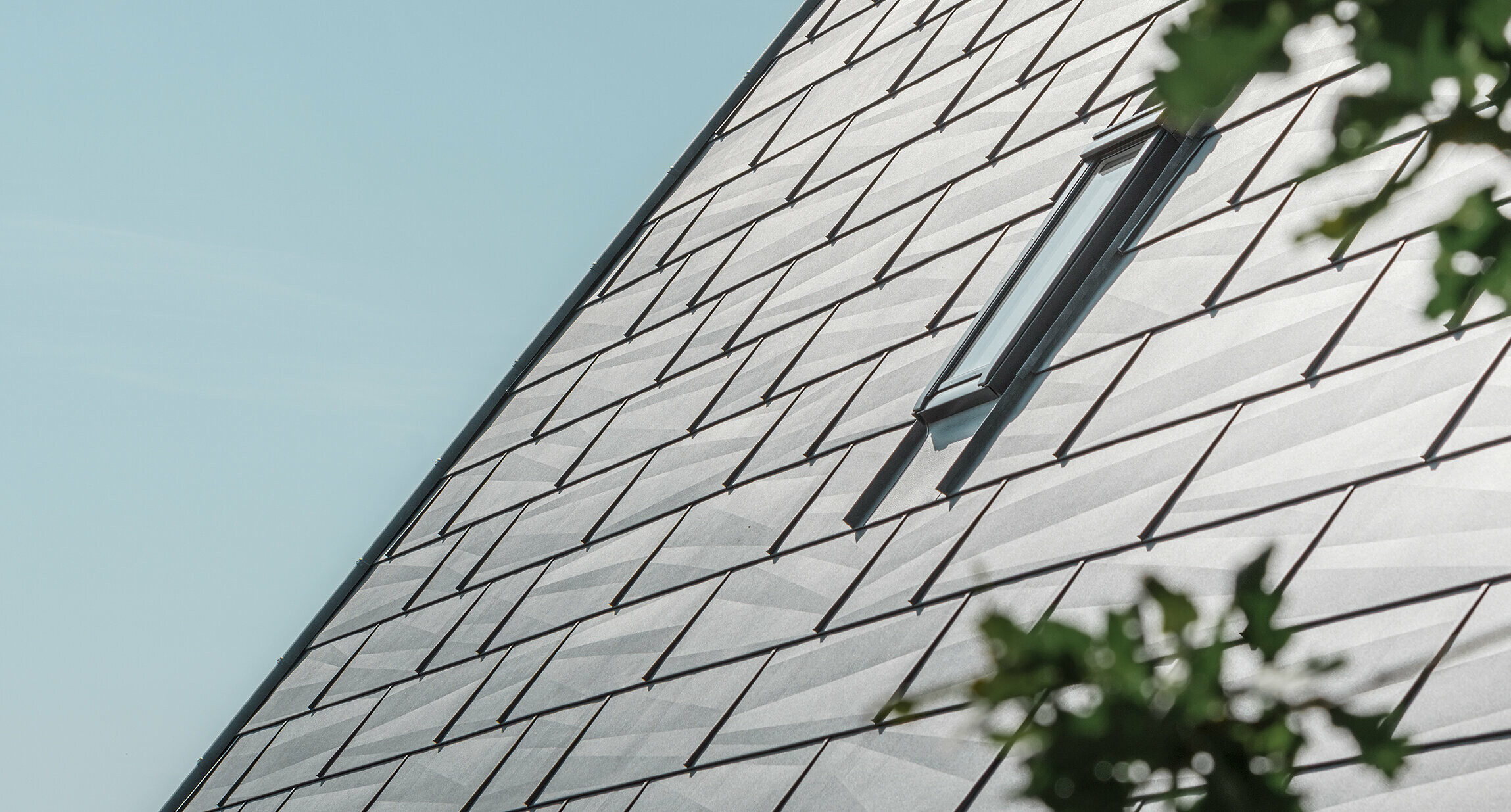

Close-up van het PREFA dakpaneel FX.12 in de kleur P. 10 steengrijs.

Voordelen van het PREFA dakpaneel FX.12

Pictogram voor voordelen

Ruime kleurkeuze

in vele standaardkleuren leverbaar

Pictogram voor voordelen

Verschillende vormgevingsmogelijkheden

2 formaten (kort en lang) en variabele verspringing voor een onregelmatige structuur

Pictogram voor voordelen

40 jaar garantie

Pictogram voor voordelen

Ruime kleurkeuze

in vele standaardkleuren leverbaar

Pictogram voor voordelen

Verschillende vormgevingsmogelijkheden

2 formaten (kort en lang) en variabele verspringing voor een onregelmatige structuur

Pictogram voor voordelen

40 jaar garantie

Pictogram voor voordelen

Unieke uitstraling & zeer sterk

De onregelmatige randafwerking creëert een levendig spel van licht en schaduw, en zorgt ervoor dat de panelen extra versterkt worden.

Pictogram voor voordelen

Snelle montage

Kan direct zonder klangen op de onderconstructie worden gemonteerd.

Pictogram voor voordelen

Unieke uitstraling & zeer sterk

De onregelmatige randafwerking creëert een levendig spel van licht en schaduw, en zorgt ervoor dat de panelen extra versterkt worden.

Pictogram voor voordelen

Snelle montage

Kan direct zonder klangen op de onderconstructie worden gemonteerd.

Maakt het metaalbewerkers gemakkelijker.

Naast de individuele uitstraling biedt FX.12 echter ook tal van praktische voordelen voor de verwerking – zodat aan alle vereisten van moderne én traditionele metaalbewerkers voldaan wordt. Omwille van de directe montage aan het geïntegreerde klangprofiel is FX.12 extreem snel te monteren. Verder zijn er omwille van het grote formaat slechts weinig platen nodig om 1 m² dakoppervlak te bedekken.

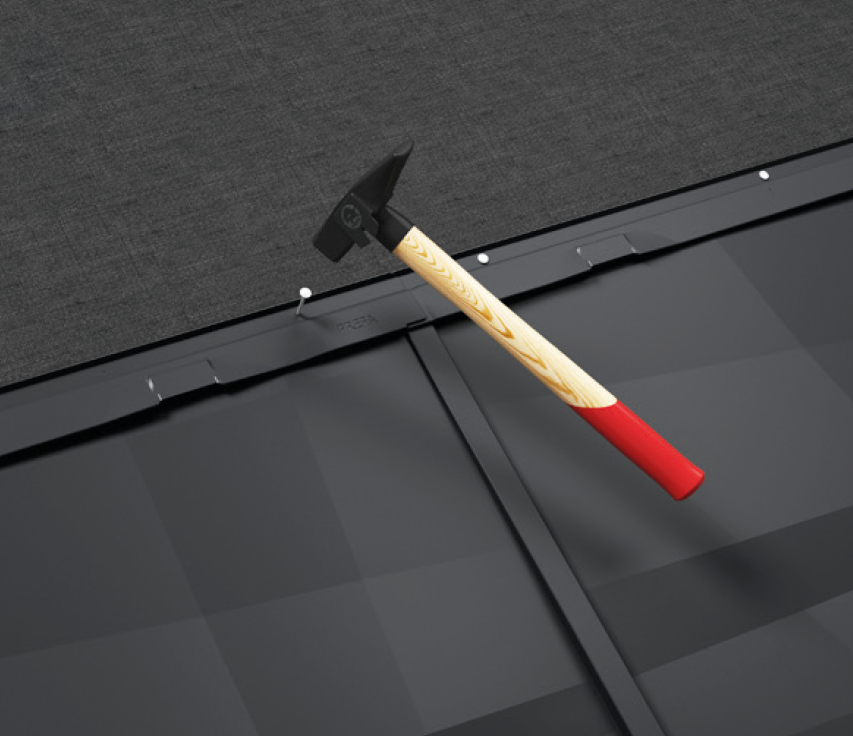

Het PREFA dakpaneel FX.12 wordt via een klangprofiel met nagels op de onderconstructie aan het product bevestigd.

Tip van een expert: De geluidsisolatiestrip maakt het PREFA dakpaneel FX.12 stiller.

Daken van aluminium zijn stiller dan hun reputatie doet vermoeden. Ieder mens neemt geluiden anders waar. Om geluidsemissies tot een minimum te beperken, is het dakpaneel FX.12 van PREFA uitgerust met een geluidsisolatiestrip (FD.TEC).

Kleurentabel van het PREFA dakpaneel FX.12

Het kleurenpalet van het PREFA dakpaneel FX.12 is uitgebreid: van klassiek baksteenrood en moderne grijsschakeringen tot bruintinten. De volgende PREFA dakkleuren zijn als standaardkleur beschikbaar:

Kleurenoverzicht (10)

kleur

benaming

~ RAL

01 Braun

P.10 bruin

7013

02 Anthrazit

P.10 antraciet

7016

03 Schwarz

P.10 zwart

9005

04 Ziegelrot

P.10 baksteenrood

8004

05 Oxydrot

P.10 oxiderood

3009

06 Moosgrün

P.10 mosgroen

6005

07 Hellgrau

P.10 lichtgrijs

7005

11 Nussbraun

P.10 hazelnootbruin

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 donkergrijs

7043

43 Steingrau

P.10 steengrijs

7031

Aanwijzingen

  • De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
  • Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen.
  • Blank naturel: Veranderingen van de oppervlaklook door verwerking vallen niet onder de garantie. Neem de gegevensbladen in acht.
  • Bij metallickleuren kunnen kleurverschillen optreden.
  • Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.

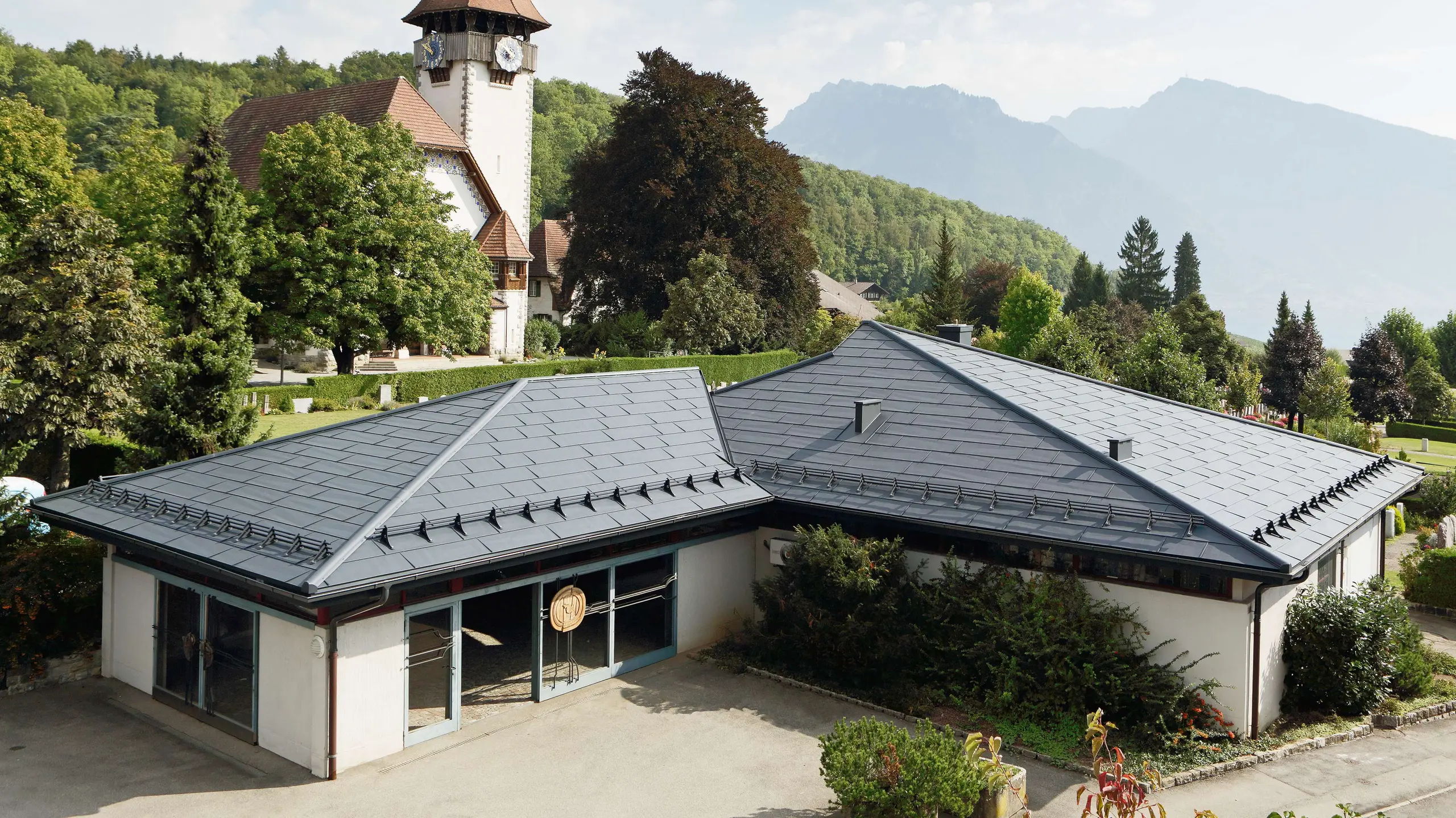

Laat u inspireren door reeds gerealiseerde referentieprojecten.

Niet enkel de onregelmatige randafwerking en de daardoor ontstane lichteffecten zorgen voor een optische highlight. Ook dankzij de twee verschillende paneelformaten (kort en lang) bestaat de mogelijkheid om het dak extra in de kijker te zetten. We hebben drie legpatronen voor het dakpaneel FX.12 voor u uitgewerkt – er zijn natuurlijk ook andere varianten mogelijk.

Het maakt dus niet uit of u een nieuwe dakbedekking aanbrengt of uw oude dak wilt renoveren: in onze referentiegalerij en renovatiegalerij vindt u tal van inspirerende projecten met aluminium dakpanelen van PREFA. Een aantal daarvan kunt u hier al bekijken:

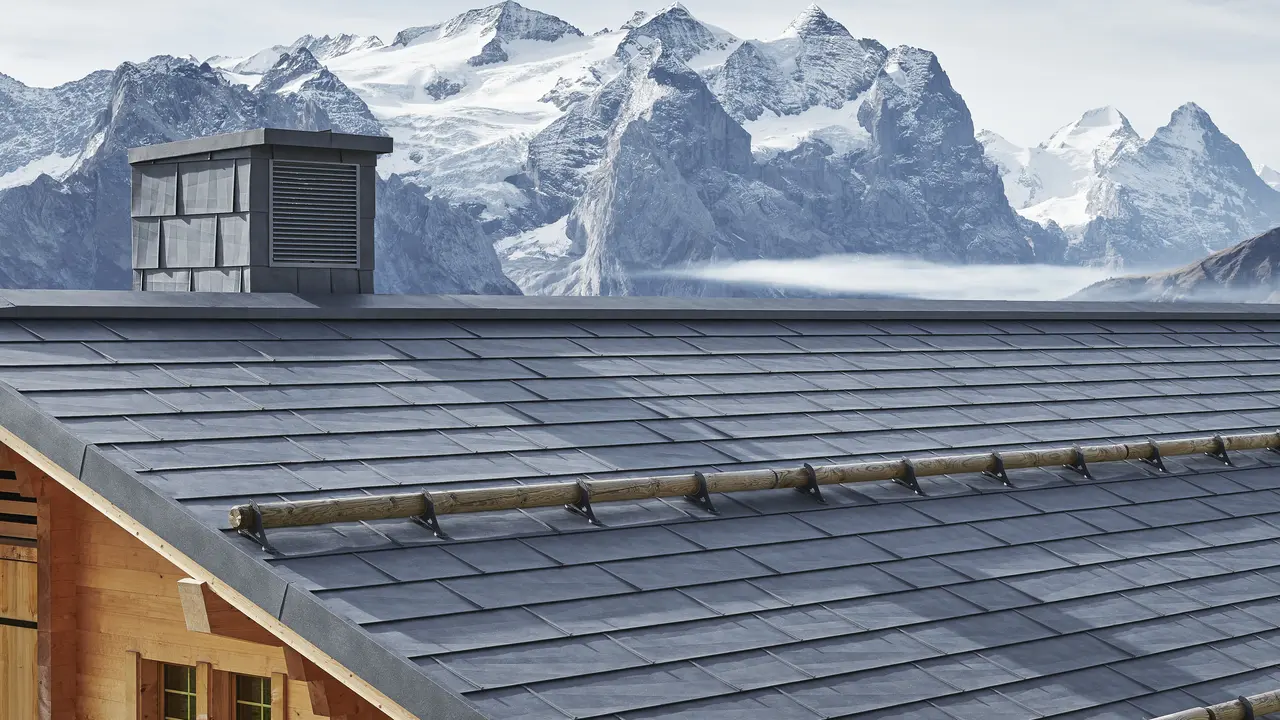

Het hotel Reuti en het bergrestaurant Käserstatt werden gebouwd met veel hout en steen. Voor de directeur van Bergbahnen Meiringen-Hasliberg, Hanspeter Wenger, zijn deze twee nieuwe gebouwen in de regio erg belangrijk en hij huurde het architectenbureau Amstutz Abplanalp Birri uit Meiringen en de architect Jost Zumstein in voor de realisatie ervan. De hoogwaardige PREFA-producten kunnen in deze omstandigheden standhouden en het gebouw tegen schade beschermen.

In Käserstatt, op een hoogte van 1850 meter, ligt soms tot wel drie meter sneeuw en kan de wind snelheden bereiken van tot wel 150 kilometer per uur.

Hanspeter Wenger

Heeft u nog vragen over het PREFALZ dakpaneel FX.12?

Het zou prettig zijn wanneer wij u hier een totaalprijs zouden kunnen noemen of zouden kunnen zeggen dat een dakpan of een gevelschindel € xy kost. Zo eenvoudig is het helaas niet, want een PREFA dak of een PREFA gevel vraagt om een zorgvuldige calculatie door onze vakkundige monteurs. U krijgt van onze dakprofessionals een individuele aanbieding, die nauwkeurig op uw behoeftes en de omstandigheden van uw huis is afgestemd. Bij de calculatie spelen er veel factoren mee, zoals het daklandschap, de dakhelling of de algemene staat van uw dak.

Metalen daken kunnen volgens de geldende normen in het externe bliksembeveiligingssysteem worden geïntegreerd. Gladde bandmaterialen van PREFA (PREFALZ en FALZONAL) mogen daarom als ‘natuurlijk’ onderdeel van de opvanginrichting worden gebruikt en PREFA producten in klein formaat als natuurlijk onderdeel van de afgaande geleider.

PREFA dakpannen, dakschindels, daklosanges en dakpanelen FX.12 zijn op grond van hun lage gewicht uitstekend geschikt voor het overdekken van bestaande oude daken. De montage op het bestaande dakmateriaal, zoals bitumen schindels en bitumen banen, kan snel worden uitgevoerd. Voorwaarden voor een mogelijke overdekking zijn een onbeschadigde onderconstructie, de juiste dakhelling en de voorwaarden van de bouwfysische documenten!

Een lichte hagelbui is voor een PREFA dak met stucco oppervlak geen enkel probleem. Net als bij andere dakmaterialen kan echter niet worden gegarandeerd dat een PREFA dak een zware hagelbui zonder schade doorstaat. Wel kan met aan zekerheid grenzende waarschijnlijkheid worden uitgesloten dat grote hagelstenen het PREFA dak doorboren. Wij adviseren optische schade in de vorm van kleine deuken mee te verzekeren. Als u al een verzekering hebt afgesloten, raden wij u aan deze te controleren op een eventuele uitsluiting van aansprakelijkheid voor optische schade.

De afbraak van metalen door chemische of elektrochemische reacties met de omgeving wordt aangeduid als metaalcorrosie. De meest bekende vorm van corrosie is het roesten van ijzer.

Technische Informatie

Materiaal

gecoat aluminium, 0,7mm dik, coilcoating

Afmetingen

700×420mm in gelegd oppervlak (3,4st./m²)

1400×420mm in gelegd oppervlak (1,7st./m²)

Gewicht

ca. 2,4-2,5kg/m²

Minimale dakhelling

17° (ca. 31%)

Onderconstructie en tussenlaag*

Op volledig beschot (min. 24 mm); van 17-25° is een bitumen tussenlaag vereist; vanaf een normale sneeuwbelasting van 3,25 kN/m² of in de terreincategorieën 0, I of II is een verwer-king op volledig beschot met bitumen tussenlaag vereist.

*Zorg dat u aan nationale normen en regels voldoet.

Basisbevestiging

direct, met 3 PREFA spijkers per dakpaneel FX.12 klein, met 5 PREFA spijkers per dakpaneel FX.12 groot (d.w.z. ca. 8-10 PREFA spijkers per m²)

Aluminium daken van PREFA worden uitgevoerd met een geventileerde onderconstructie, waarbij de dakbedekking en de thermische isolatielaag gescheiden zijn door een geventileerde tussenruimte. Daardoor kan bijvoorbeeld condens weer worden afgevoerd.

Meestal wordt de dakbedekking geventileerd, zoals te zien op de eerste afbeelding. Het is echter ook mogelijk om de hele zolder te ventileren (tweede afbeelding).

Planning & toepassing

Hier kunnen onze metaalbewerkers en architecten aanbestedingsteksten en details over het PREFA dakpaneel FX.12 downloaden. De montagehandleidingen en montagetips voor het dak, de leidraad voor de planning, het enquêteformulier voor het dak en montagevideo's voor panelen vinden onze montagepartners in de service-zone. (Alleen voor partnerbedrijven – zorg dat u uw inloggegevens bij de hand heeft. Heeft u nog geen inloggegevens? Neem dan contact op met uw regionale verkoopmanager).

Specifieke informatie voor onze architecten- en planbureaus: 3D- en BIM-gegevens en texturen van onze producten vindt u ook hier: digitaal plannen

Toebehoren

Hieronder vindt u een lijst met passende toebehoren voor het PREFA dakpaneel FX.12 – van windveren en jetverluchtingsnok tot dakveiligheidsproducten zoals sneeuwstoppers en looproosters. De dakgoten en afvoerbuizen in bijpassende kleuren vindt u bij “Dakafvoer”. Ook gevelsystemen, hoogwaterbescherming en fotovoltaïsche producten maken deel uit van het PREFA assortiment.

Voor een volledige en gedetailleerde lijst van accessoires kunt u onze prijslijst (enkel voor verwerkende bedrijven).

Startprofiel voor dakschindel, daklosange, R.16 en FX.12

1800 × 158 × 1,00 mm, Voorgeboord

Nokvorst met jetventilatie

3.000 × 1,00 mm, 1.200 × 1,00 mm, zelfdragende nokvorst met jetventilatie voor geventileerde daken

Eindstuk voor nokvorst met jetventilatie

-

Nokvorst

500 × 1,00 mm

Eindstuk nokvorst

-

Dakrandprofiel

95 × 2.000 × 0,70 mm, met hechtstrook

Veiligheidsgoot

3.000 mm, met dubbel vouw schuin opstaand

Vogelrooster

125 × 2.000 × 0,7 mm, met ronde perforatie Ø 5/7 mm

Ventilatieband

Met vierkante perforatie 6 mm, in de kleuren bruin/antraciet en lichtgrijs/lichtgrijs, dimensies: 1,00 × 250 mm en1,00 × 333 mm

Druipprofiel

230 × 2.000 × 0,70 mm

Sneeuwstopper voor R.16, FX.12 en DS.19

-

Haak voor sneeuwvangsysteem

3 doortrekopeningen voor inlegprofielen

Haak XL voor sneeuwvangsysteem

met 5 buizen, ideaal voor zonnepaneelinstallaties

Inlegprofiel

3.000 mm; 25/25

Ijsklauw

Geschikt voor inlegprofiel

Eindstuk voor sneeuwvangsysteem

voor inlegprofielen

Eindstuk XL voor sneeuwvangsysteem

voor inlegprofiel

Sneeuwvangsteun voor berggebieden

Voor rondhout Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Zonnepaneelhouder met afdekkap

lengte: 260 mm

Zonnepaneelhouder sunny

Geschikt voor alle PREFA klein formaten en felsdakystemen

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Zonnepaneelhouder Fix

Vaste montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Zonnepaneelhouder Vario

Variabele montage van zonnepanelen op PREFA-daksystemen van klein formaat. Met en zonder kruisstuk verkrijgbaar. Uitsluitend geschikt voor de verwerking van het PREFA-railprofiel, niet compatibel met andere producten.

Trede

Verstelbaar voor dakhellingen van 12° tot 60°, gekeurd conform EN 516‑1‑A.

Looproostersteun op één voet

250 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑A

Looproostersteun op twee voeten

360 mm; verstelbaar voor dakhellingen van 12°-55°; gekeurd conform EN 516‑1‑B

Looprooster

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; gekeurd conform EN 516‑1‑A en EN 516‑1‑B

Verbindingsstuk voor looprooster

-

Ladder- en veiligheidshaak

Conform EN 517 – B

Ladder- en veiligheidshaak op twee voeten

Conform EN 517 – B

Dakpaneel met ventilatieopening FX.12 (klein)

700 x 420 mm, ventilatiediameter: ca. 30 cm²

Dakpaneel met ventilatieopening FX.12 (groot)

1.400 x 420 mm, ventilatiediameter: ca. 60 cm²

Kap met ventilatieopening

Voor bevestiging met popnagels en lijm, Ventilatiediameter ca. 30 cm²

Ventilatiekap

Ø 100 mm, Dakhelling: vanaf 12°

Ventilatiepijp

Ø 100 mm, Ø 120 mm incl. EPDM afdichting en afdekkap

Manchet 100

Duurzaam elastische EPDM manchet voor doorvoeren door het onderdak met een diameter van 100 tot 130 mmv

Doorvoerplaat voor R.16 en FX.12

Voor buisdoorvoeren ⌀ 80-125 mm en dakhellingen van 17° tot 52°.

Doorvoerplaat voor felsen

Voor dakhellingen van 12° - 52°, Ø 80 - 125 mm

Universele doorvoerplaat 2-delig

Voor buisdoorvoeren ⌀ 40-120 mm, voor dakhellingen van 12° tot 52°

Grondplaat

lengte: 540 mm, breedte: 125 mm

Omranding vario

breedte: 120 – 600 mm, 600 – 1.020 mm, Variabele lengte 150 – 980 mm, Voor dakhellingen van 12° – 55°

Dakluik

-

Omrandingen voor Roto-Q-serie en Roto-serie

verkrijgbaar in vele afmetingen

Omrandingen voor velux

verkrijgbaar in vele afmetingen

Schoorsteenkap

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Dakleidinghouder voor bliksembeveiliging

Klembereik: 2 – 8 mm; geschikt voor ronde draad ⌀ 8 mm

Speciaallijmset

1 patroon PREFA speciaallijm (290 ml), 1 doos reinigingsmiddel (60 ml), 1 schuurpapier, 1 reinigingsdoek, 2 mondstukken
