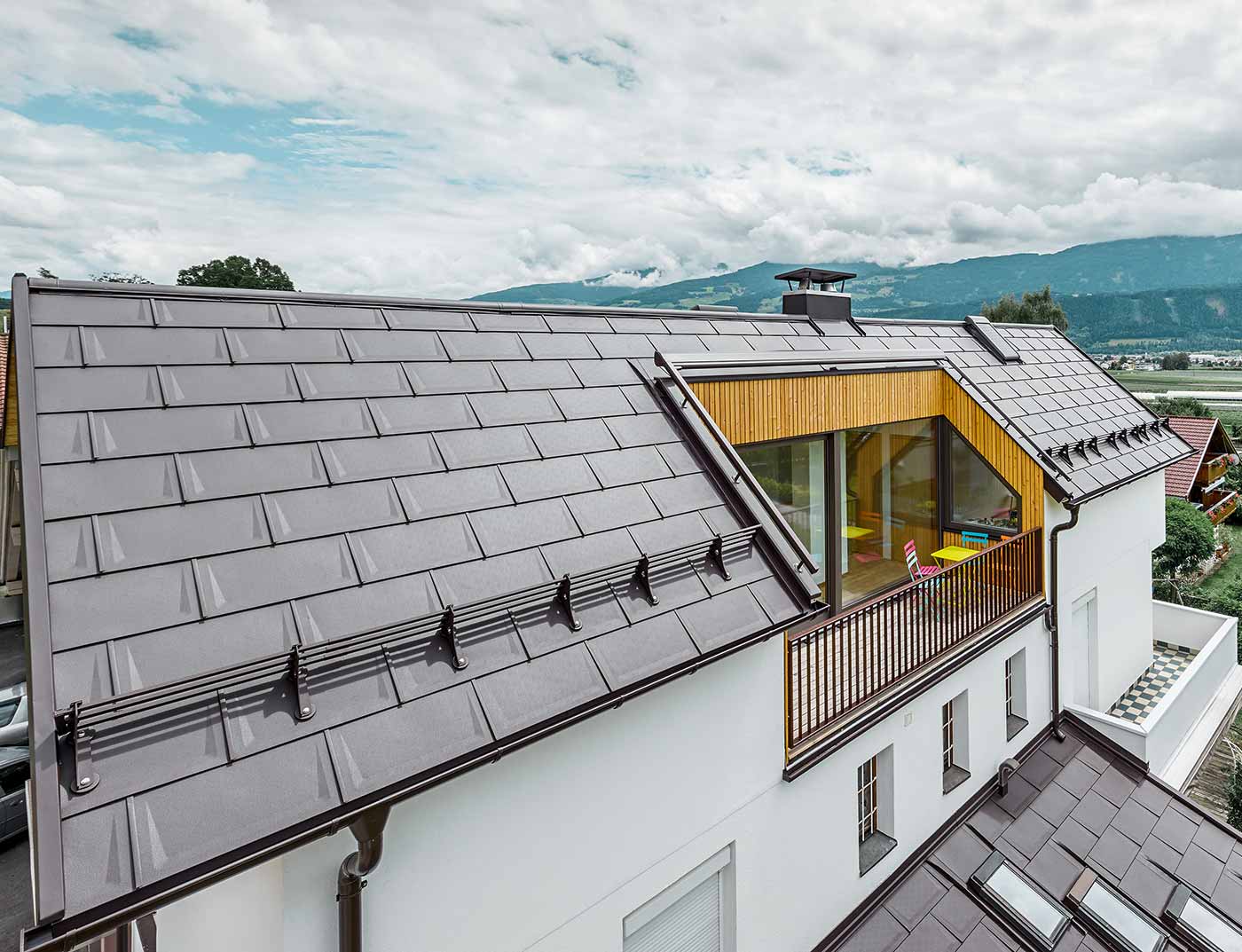

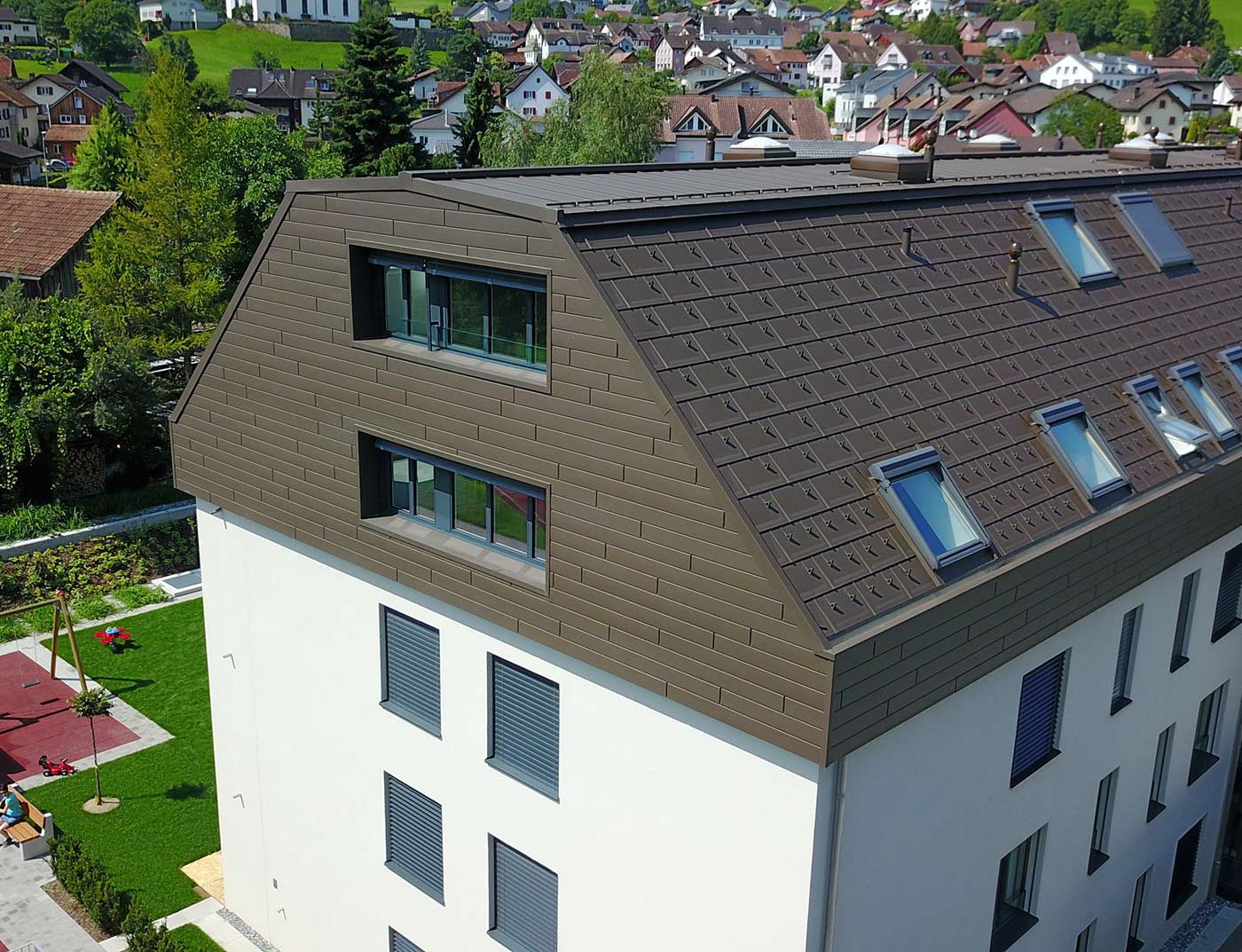

DAKSYSTEMEN DAKPAN R.16



















PREFA aluminium dakpannen staan garant voor de hoogste kwaliteit, stabiliteit en duurzaamheid in combinatie met een tijdloos, rechtlijnig vormenspel. Met de nieuwe dakpan R.16 heeft PREFA een minimalistisch dakdesign ontwikkeld, waarmee alle ruimte wordt geboden voor het realiseren van onderscheidende architectuur: Door het grote formaat van 70 cm zijn er slechts 3,4 dakpannen per vierkante meter nodig en wordt er tegelijkertijd een buitengewoon esthetisch effect bereikt.
- Verkrijgbaar in 10 standaardkleuren
- Uitgebreid toebehoren
- 40 jaar garantie
- Legering conform EN 1396
- Afwerking door middel van coil-coating-procédé
DAKPAN R.16 – TECHNISCHE INFORMATIE
- Kleurenassortiment 10 standaardkleuren – oppervlak stucco
- Op verzoek leverbaar in gladde uitvoering
- MATERIAAL:
-
aluminium 0,7 mm dik
- ZICHTKANT:
-
Coil-coating
- ACHTERKANT:
-
beschermlak
- MAAT:
-
700 × 420 mm in volle vlakken
- GEWICHT:
-
1 m² = ca. 2,5 kg = 3,4 st.
- VERPAKKINGSEENHEID:
-
doos met 28 st. = 8,24 m²
- DAKHELLING:
-
vanaf 17°
- INSTALLATIE:
-
op bebording (min. 24 mm dik)
- BEVESTIGING:
-
direct, met 3 PREFA ankernagels 28/25
DAKPAN R.16 – KLEURENTABEL
HET PRODUCT IS VERKRIJGBAAR IN DE VOLGENDE KLEUREN
KLEUR | ~ RAL |
---|---|
01 P.10 bruin | 7013 |
02 P.10 antraciet | 7016 |
03 P.10 zwart | 9005 |
04 P.10 baksteenrood | 8004 |
05 P.10 oxiderood | 3009 |
06 P.10 mosgroen | 6005 |
07 P.10 lichtgrijs | 7005 |
11 P.10 hazelnootbruin | 8019 |
19 P.10 donkergrijs | 7043 |
43 P.10 steengrijs¹ | 7031 |
- KLEUR
- 01 P.10 bruin
- ~ RAL
- 7013
- KLEUR
- 02 P.10 antraciet
- ~ RAL
- 7016
- KLEUR
- 03 P.10 zwart
- ~ RAL
- 9005
- KLEUR
- 04 P.10 baksteenrood
- ~ RAL
- 8004
- KLEUR
- 05 P.10 oxiderood
- ~ RAL
- 3009
- KLEUR
- 06 P.10 mosgroen
- ~ RAL
- 6005
- KLEUR
- 07 P.10 lichtgrijs
- ~ RAL
- 7005
- KLEUR
- 11 P.10 hazelnootbruin
- ~ RAL
- 8019
- KLEUR
- 19 P.10 donkergrijs
- ~ RAL
- 7043
- KLEUR
- 43 P.10 steengrijs¹
- ~ RAL
- 7031
¹ De kleuren P.10 steengrijs, P.10 zandbruin, P.10 roestbruin, P.10 patinagroen, hout licht, hout donker, patinagrijs en natuurlijk blank zijn gebaseerd op natuurlijke kleuren en zijn onderworpen aan een natuurlijk verschilbereik van de kleur die het product zijn onverwisselbaar karakter verleent.
Aanwijzingen
- De vermelde RAL-codes dienen slechts als referentie (~). Ze kunnen deels sterk afwijken van de originele PREFA kleur en weerspiegelen onder omstandigheden niet de subjectieve kleurwaarneming.
- Vooral voor de kleurkwaliteit P.10 is het vanwege de oppervlaktestructuur nagenoeg onmogelijk om vaste waardes vast te leggen. Daarnaast zijn de kleuren P.10 steengrijs, P.10 zandbruin, P.10 roestbruin, P.10 patinagroen, hout licht, hout donker en patinagrijs gebaseerd op natuurlijke kleuren die uit meerdere tinten bestaan.
- Gebruik daarom altijd een fysieke kleurenwaaier om de exacte kleuren voor complementaire bouwelementen te bepalen.
DAKPAN R.16 – TOEBEHOREN
HIER VINDT U EEN LIJST MET HET TOEBEHOREN BIJ DIT PRODUCT

PREFA RANDPLATEN VOOR DAKSCHINDELS, DAKLOSANGES, FX.12 EN R.16
1.800 × 158 × 1,00 mm, voorgeperforeerd

PREFA VOGELBESCHERMINGSROOSTER
125 × 2.000 × 0,7 mm, met ronde gaten Ø 5 mm

PREFA INLOOPPLAAT
230 × 2.000 × 0,70 mm

PREFA DAKRANDPROFIEL
95 × 2.000 × 0,70 mm, met bevestigingsstrip

PREFA VEILIGHEIDSGOOT
3.000 mm, met dubbele felsverbinding

PREFA KAP VOOR KIKKERBEKLUIK
Om vast te klinken, ventilatiedoorsnede ca. 30 cm²

PREFA SLUITSTUK (GLAD)
500 × 1,00 mm

EINDSTUK NOKVORST

PREFA JET-VENTILATOR
3.000 × 1,00 mm, 1.200 × 1,00 mm, zelfdragende nokvorst met jetventilatie voor geventileerde daken

JET-VENTILATIE EINDSTUK

PREFA VLUCHTVENSTER
Binnenmaat 595 × 595 mm, vanaf 12° dakhelling, compleet met houten frame, raamuitzetter met veersplitpen en 6 mm dubbelwandige lichtplaat

PREFA RAAMWERK VOOR VELUX-DAKRAMEN
verkrijgbaar in vele afmetingen

PREFA RAAMWERK VOOR ROTO-DAKRAMEN
verkrijgbaar in vele afmetingen

PREFA DAKTREDE
bestaande uit twee voetjes, vlakafdichting en daktrede, incl. bevestigingsmateriaal, verstelbaar voor dakhellingen van 12°-60°. Conform DIN EN 516-1-A

PREFA LOOPROOSTERSTEUN OP ÉÉN VOET
250 mm, dakhelling 5°-55°

PREFA LOOPROOSTERSTEUN OP TWEE VOETEN
360 mm, dakhelling 12°-55°

LOOPROOSTER
250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1200 mm
360 × 800 mm
360 × 1.200 mm

VERBINDINGSSTUK VOOR LOOPROOSTER

PREFA DAKVEILIGHEIDSHAAK CONFORM EN 517B

PREFA DAKVEILIGHEIDSHAAK CONFORM EN 517 B OP VOETJES

PREFA MONTAGE-ELEMENT VOOR DAKSCHINDEL, FX.12 EN DAKPAN R.16
voor buisdoorvoeren van ø 80–125 mm en dakhellingen van 17°–52°

PREFA UNIVERSEEL RAAMWERK
voor buizen Ø 40-120 mm, dakhelling van 12°-52°

PREFA VENTILATIEKAP
Dakhelling vanaf 12°, Ø 100 mm

PREFA VENTILATIEBUIS
Ø 100 mm, Ø 120 mm, montage-elementen

PREFA FELSMANCHET
Ø 100 – 130 mm, duurzaam elastische EPDM buismanchet voor dakdoorvoeren

PREFA SNEEUWSTOPPER VOOR DAKPAN R.16, DS.19 EN FX.12
incl. bevestigingsmateriaal

PREFA ONDERLEGPLAAT

PREFA SNEEUWHAAK
Doortrekhoogte 135 mm, haakhoogte 165 mm

PREFA RONDE STANG
voor sneeuwhaak, 15 × 3.000 mm

AFSLUITING VOOR PREFA SNEEUWVANGSYSTEEM

PREFA SNEEUWVANGSYSTEEM
met 3 doorvoeren

PREFA SNEEUWVANGSYSTEEM INLEGPROFIEL
3.000 mm 25/25

IJSKLAUW
Inlegprofiel incl. bevestigingsmateriaal voor sneeuwvangsysteem

AFSLUITING VOOR SNEEUWVANGSYSTEEM

GEBERGTESNEEUWVANGSTEUN
300 × 246 mm, voor rondhout Ø 140 mm

PREFA SCHOORSTEENKAP
700 × 700 mm, 800 × 800 mm, 1.000 × 700 mm, 1.100 × 800 mm, 1.500 × 800 mm

PREFA VLAK PROFIEL

PREFA VENTILATIEBAND
met vierkante gaten 6 mm in de kleuren bruin/antraciet en lichtgrijs/lichtgrijs Afmetingen: 1,00 × 250 mm en 1,00 × 333 mm
