Het systeem
- Mobiele aluminium hoogwaterschutwand
- Afdichting van de profielen met verwisselbare UV-bestendige rubberen afdichtingen (EPDM-afdichting)
- Er is al bescherming vanaf het plaatsen van de eerste plank
De Toepassing
- Aluminium schutplanken worden aan beide kanten in bevestigingsprofielen of staanders (verankering in bodempotten) geschoven
- Stapelen van de schutplanken door tand-en-groef-systeem
- Vastzetting bovenaan door middel van een spanelement
- De schutplanken vullen zich wanneer de waterhoogte stijgt, zo wordt voorkomen dat de schutplanken gaan drijven
De mogelijkheden
- Bescherming van object en landschap
- De lengte van de schutwand kan al naar gelang de behoefte worden uitgebreid
- Reeds aanwezige schutmuren kunnen na statische controle worden verhoogd
- Individuele aanpassing van de lengte van de schutplanken
De voordelen van de PREFA hoogwaterbescherming:
Eén persoon kan het systeem installeren
Snelle en eenvoudige montage
Van stevig aluminium
Laag gewicht & kan goed worden opgeslagen
Eén persoon kan het systeem installeren
Snelle en eenvoudige montage
Van stevig aluminium
Laag gewicht & kan goed worden opgeslagen
technische informatie
Overstromingen zijn een natuurverschijnsel en kunnen niet worden voorkomen. Maar met een moderne hoogwaterbescherming kan wel worden voorkomen dat het hoge water een ramp veroorzaakt. Wij geven u graag advies over de PREFA hoogwaterbescherming!
Schutplanken (object- en landschapsbescherming)
De planken worden in twee uitvoeringen aangeboden (50 mm en 80 mm). Bij het systeem met 80 mm kan hoger worden gebouwd en zijn grotere spanwijdtes mogelijk. De aluminium profielen van de planken worden met een tand- en groefsysteem eenvoudig op elkaar gestapeld. Deze grijpen daarbij in elkaar en garanderen zo een grote stabiliteit en maximale veiligheid. Ten slotte zetten spanelementen de hele opbouw vast. De profielen zijn leverbaar in lengtes tot 6,5 m en kunnen normaal gesproken tot 3 m hoog worden opgebouwd. Een statische berekening is vereist. De geplaatste systeemafdichting bestaat uit EPDM/synthetisch rubber en kan, indien nodig, eenvoudig worden verwisseld. Na het gebruik moeten de profielen en afdichtingen worden gereinigd en gecontroleerd om de functionaliteit voor volgende keren te garanderen.
Die Dammbalken des PREFA Hochwasserschutzes werden in drei verschiedenen Ausführungsstärken angeboten. Je nach Stärke können sie für unterschiedliche Bereiche eingesetzt werden.
Schutplank uitvoering (systeem 50): |
50 mm |
|---|---|
Schutplank uitvoering (systeem 80): |
80 mm |
Schutplank gewicht/strekkende meter (systeem 50): |
5,60 kg/4,12 kg |
Schutplank hoogte (systeem 50): |
150 mm/200 mm |
Schutplank fels (systeem 50): |
15mm |
Bevestigingsprofiel (objectbescherming) en -staander (landschapsbescherming)
Het aanbrengen van de vaste bevestigingsprofielen kan op drie manieren plaatsvinden: in het buitenkozijn, in het buitenkozijn (geïntegreerd) of voor het buitenkozijn. De keuze voor de maat van de bevestiging vindt plaats op basis van de statische eisen die bij het totale systeem passen. Geplaatste systeemafdichtingen voorkomen het binnendringen van water.
Bevestigingsstaander: Het gewicht bedraagt slechts 9,4 kg (= systeem 50 mm) (systeem 80 mm = 11,3 kg) per strekkende meter. Voor de eerste montage moet van tevoren op een geschikte ondergrond een bodempot worden aangebracht. De staanders worden eenvoudig door middel van een bajonetsluiting in de bodempotten verankerd.
Bevestigingsprofiel voor objectbescherming
Bevestigingsstaander voor landschapsbescherming
Middelste pijler doorsnede: |
140/186 mm |
|---|---|
Middelste pijler hoogte: |
750-2.150 mm (speciale lengtes zijn op aanvraag mogelijk) |
Middelste pijler uitvoeringen: |
50 mm of 80 mm |
Bodempot doorsnede: |
170 mm/230 mm |
Bodempot diepte: |
420 mm |
Spanelement (object- en landschapsbescherming)
Met de spanelementen worden de planken bovenaan vastgezet. De schroef op het spanelement wordt met behulp van een zeskantsleutel licht aangedraaid (alternatief: sterknop). De spanelementen voorkomen dat de profielen gaan drijven, totdat de planken zichzelf met water vullen en op die manier de aanpersdruk van de afdichtingen wordt verhoogd. Tijdens het gebruik kunnen de spanelementen worden verwijderd en kan het systeem, indien nodig, worden verhoogd.
Mit dem Spannstück werden die Balken des PREFA Hochwasserschutzes von oben fixiert. Durch das Anbringen der Spannstücke wird ein Auftreiben der Profile verhindert, bis sich diese mit Wasser füllen.
Spanelement lengte: |
160 mm |
|---|---|
Spanelement gewicht: |
0,45 kg |
toepassingsmogelijkheden
Bescherming van objecten
Met de speciale aluminium schutplanken kunnen raam-, deur- en poortopeningen snel worden afgedicht om te voorkomen dat het water op die manier naar binnen komt.
- Vaste montage van de bevestigingsprofielen in het buitenkozijn geïntegreerd of voor het buitenkozijn.
- Wanneer het nodig is, worden de schutplanken in de bevestiging geschoven en bovenaan vastgezet met een spanelement.
- De kleur van de bevestigingsprofielen en de schutplanken kan aangepast worden aan de gevel.
- Het systeem kan snel worden ingezet, is gemakkelijk op te bergen en kan zonder veel moeite ook afzonderlijk worden geïnstalleerd.
bescherming van landschappen
Overstromingsgevoelige objecten en vlakken (toegangswegen, straten of paden) kunnen met behulp van schutwanden worden beschermd. Deze worden met behulp van grondpotten in een open gebied opgesteld.
- De schutwanden kunnen worden gebruikt voor het bouwen van nieuwe dammen of het verhogen van bestaande dammen.
- Wanneer het nodig is, worden de middelste pijlers (steunen) in de al aangebrachte bodempotten verankerd en worden daarna de schutplanken erin geschoven. Nadat het gevaar geweken is, kan alles weer gemakkelijk worden verwijderd. De bodempotten kunnen door middel van een afdekplaat worden afgesloten.
- De schutwand kan naar gelang de hoogte van het water steeds worden aangepast.

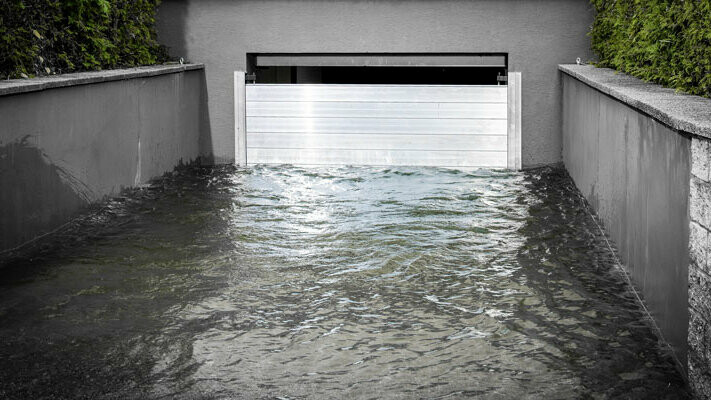

Garagedeur met schutwand gemonteerd in het buitenkozijn

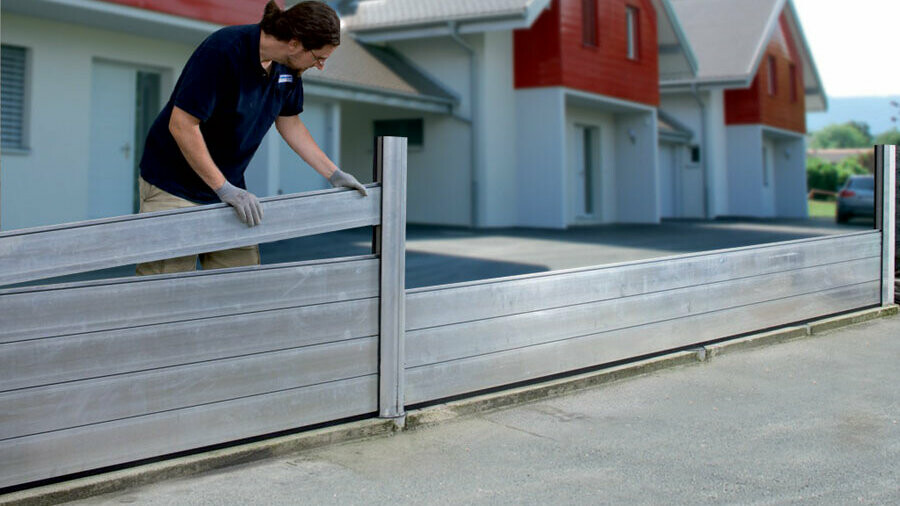

Landschapsbescherming: Eenvoudig en snel door één persoon te plaatsen

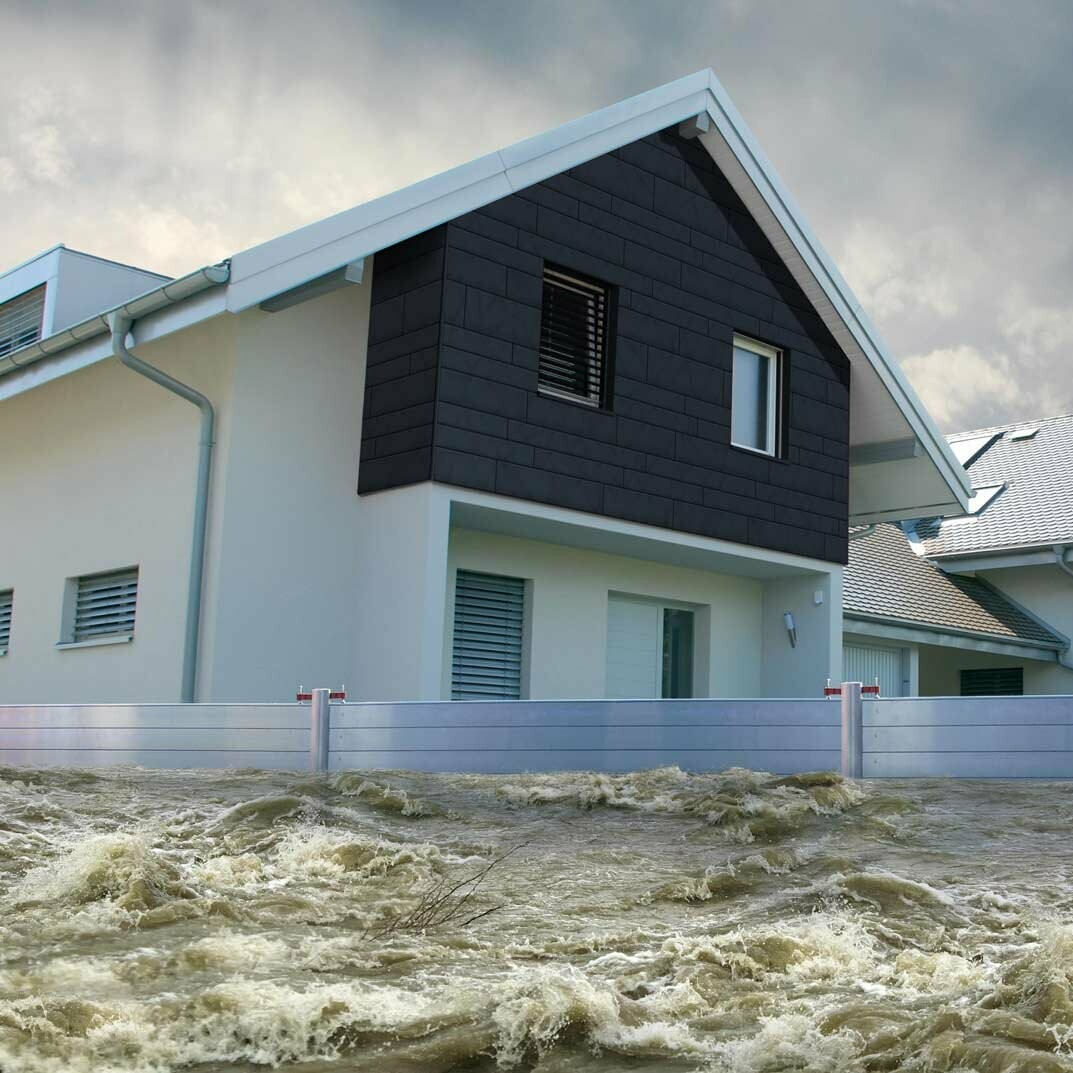

Objectbescherming door PREFA hoogwaterbescherming
100% inzetbaar: snel en eenvoudig!
100% mobiel: overal en altijd!
mobiel & individueel
Het prefa hoogwaterbeschermingssysteem bestaat uit:
(1) Bodemafdichting in de onderste schutplank
(2) Schutplank
(3) Bevestigingsprofielen (objectbescherming U- of H-profiel)
(4) Middelste pijler met bodemhulzen
(5) Spanelementen voor de bevestiging van de afzonderlijke planken

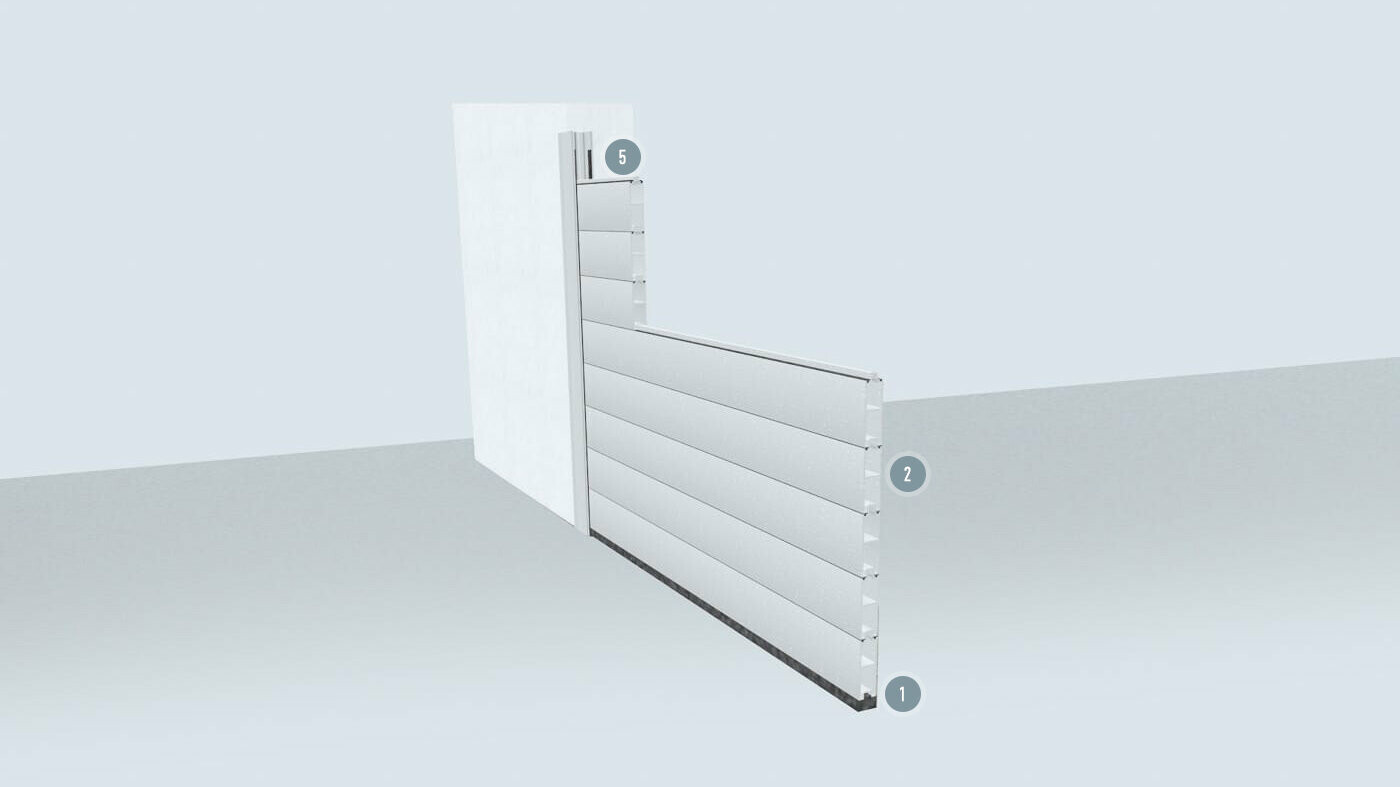

(1) Bodemafdichting in de onderste schutplank
(2) Schutplank
(5) Spanelementen voor de bevestiging van de afzonderlijke planken

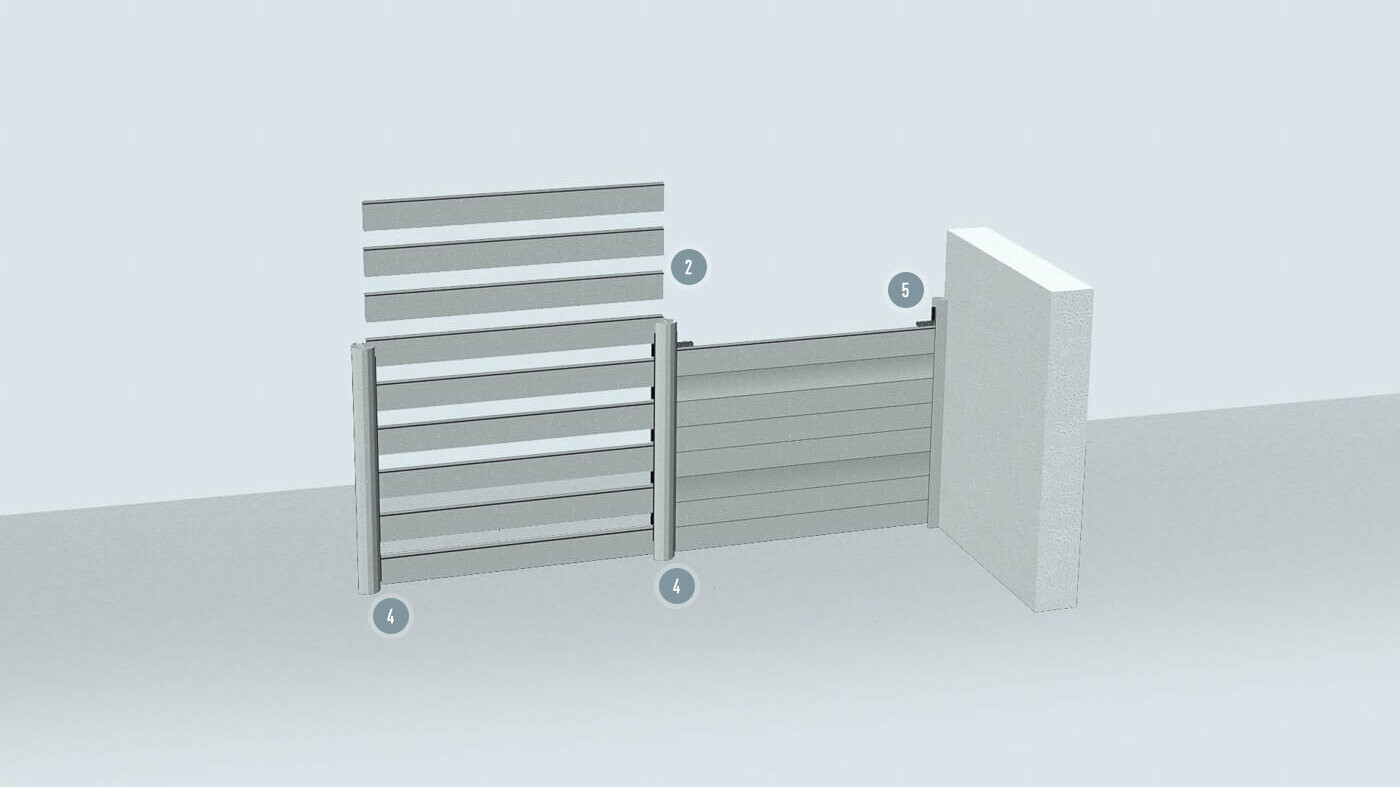

(2) Schutplank
(4) Middelste pijler met bodempotten (landschapsbescherming)
(5) Spanelementen voor de bevestiging van de afzonderlijke planken

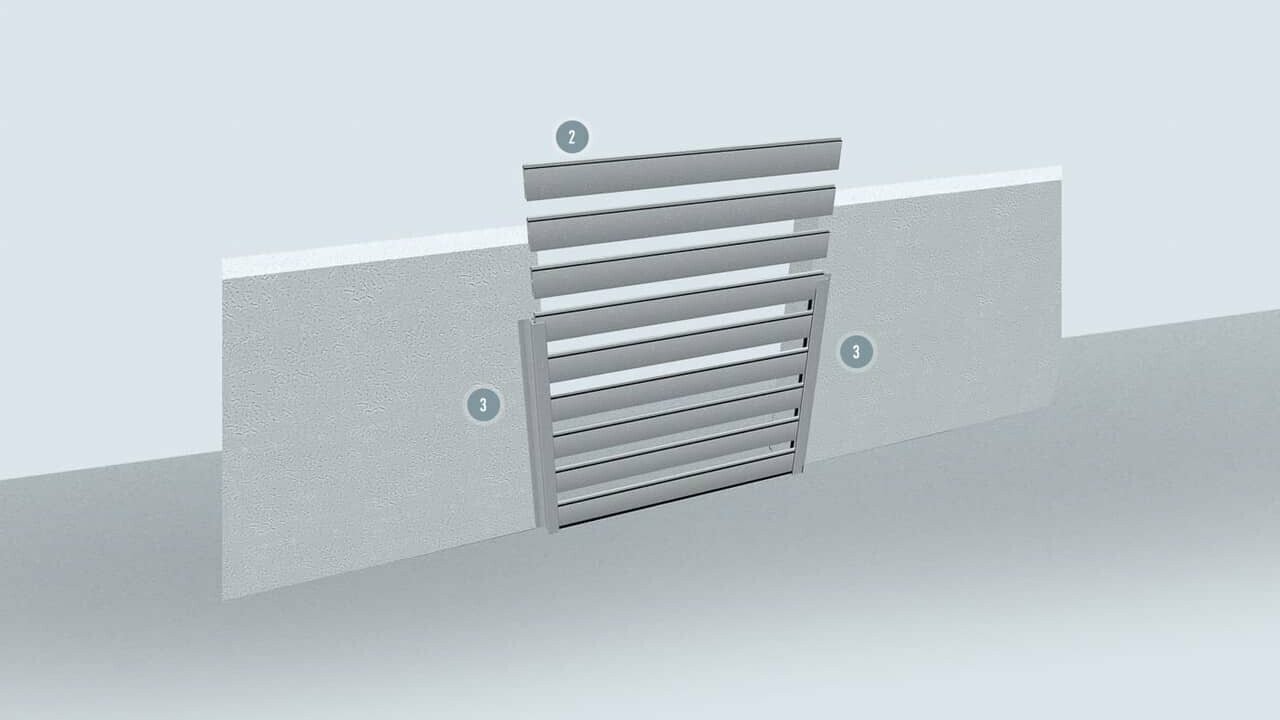

(2) Schutplank
(3) Bevestigingsprofielen (objectbescherming U- of H-profiel)
(1) Bodemafdichting in de onderste schutplank
(2) Schutplank
(5) Spanelementen voor de bevestiging van de afzonderlijke planken
(2) Schutplank
(4) Middelste pijler met bodempotten (landschapsbescherming)
(5) Spanelementen voor de bevestiging van de afzonderlijke planken
(2) Schutplank
(3) Bevestigingsprofielen (objectbescherming U- of H-profiel)
