Los van de plaatgrootte zijn voor de mechanische bevestiging van elke plaat ten minste 2 vaste punten vereist. Alleen zo kan ervoor worden gezorgd dat het paneel stabiel staat en niet kan verdraaien.
Gebruik voor plaatverbindingen altijd T-profielen met een contactoppervlak van ten minste 100 tot 120 mm. In het vlak van een plaat zijn L-profielen met een contactoppervlak van 40 mm voldoende.
Om materiaaluitzetting mogelijk te maken, mogen voor de onderconstructie geen draagprofielen met een lengte van meer dan 3000 mm worden gebruikt. Voorkom dat de onderconstructieprofielen in een plaat worden gestoten, omdat hier een vaste verbinding ontstaat.
Bevestiging op 2 verticale draagprofielen
Bevestiging op 3 verticale draagprofielen
Bevestiging op minstens 4 verticale draagprofielen
Het mechanisch geklonken bevestigingssysteem bestaat uit een gevelklinknagel en optioneel een vaste punthuls.
Voor centrische boringen van de onderconstructie wordt uitsluitend de bijpassende beugelboormal of de eenhandige veerboormal gebruikt, die het midden van het boorgat van een composietplaat overbrengen naar de onderconstructie.

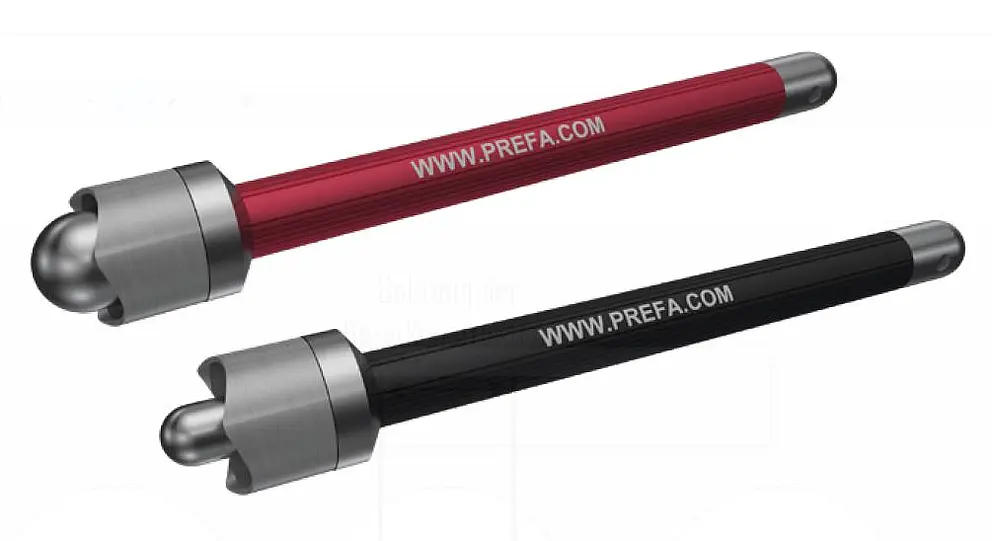

Snij met de PREFA-foliesnijder (⌀ 5,1 mm en ⌀ 9,5 mm) de beschermfolie rond het boorgat iets in, zodat de beschermfolie na de montage gemakkelijk kan worden verwijderd. Anders kan de folie vast komen te zitten tussen de plaat en de onderkant van de klinknagelkop, waardoor de folie moeilijk los te trekken is.
Opmerking
Gebruik bij het klinken altijd het juiste plaatmondstuk, ongeacht of het gaat om een vast punt of een schuifpunt, om vervorming van het oppervlak te voorkomen en het schuifvermogen van de plaat te waarborgen (materiaaluitzetting).
Het plaatmondstuk wordt op een commerciële klinknageltang (of klinkapparaat) met een schroefdraadverbinding M10×1 mm geschroefd.

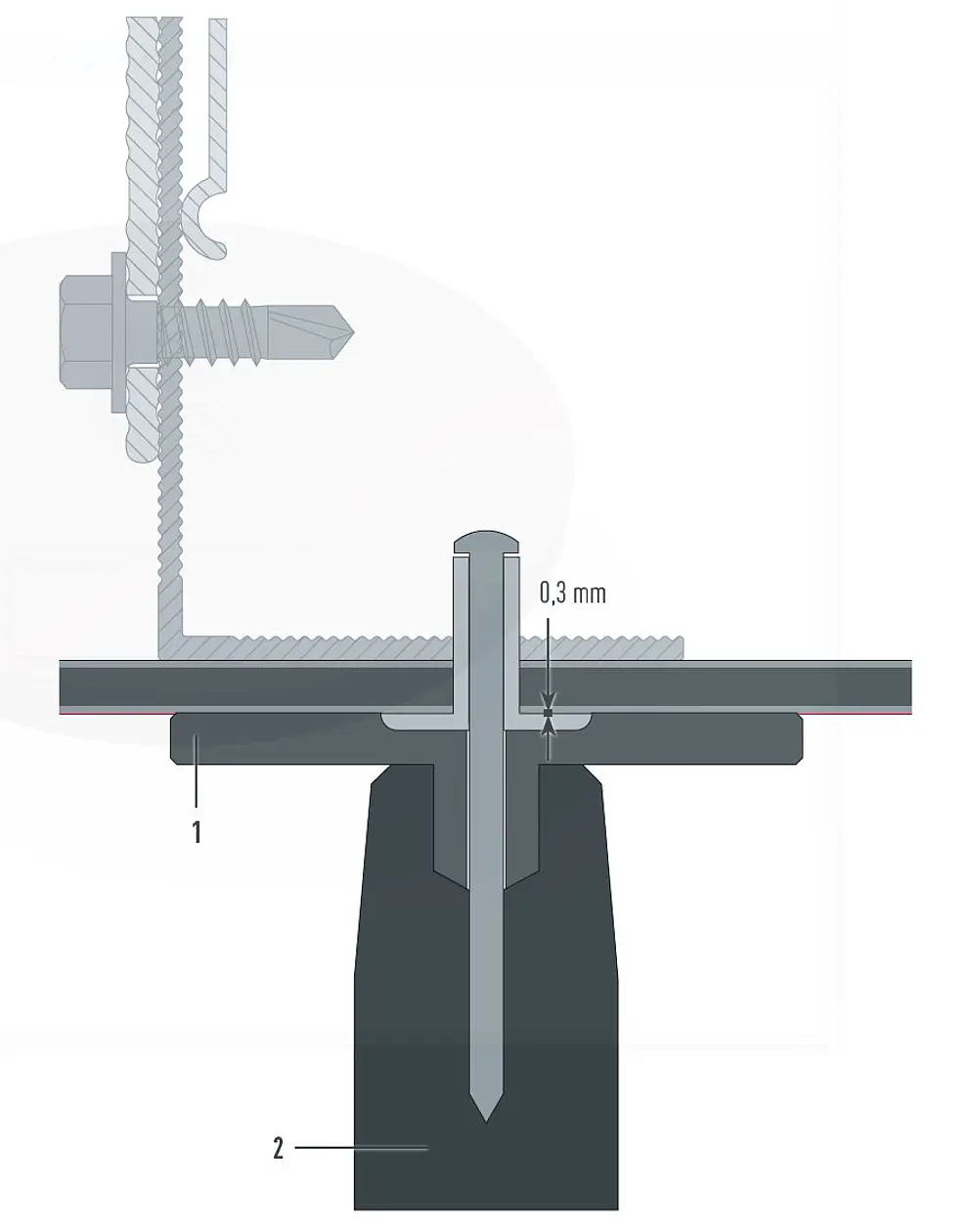

1 Plaatmondstuk |
2 Klinknagelzetter |

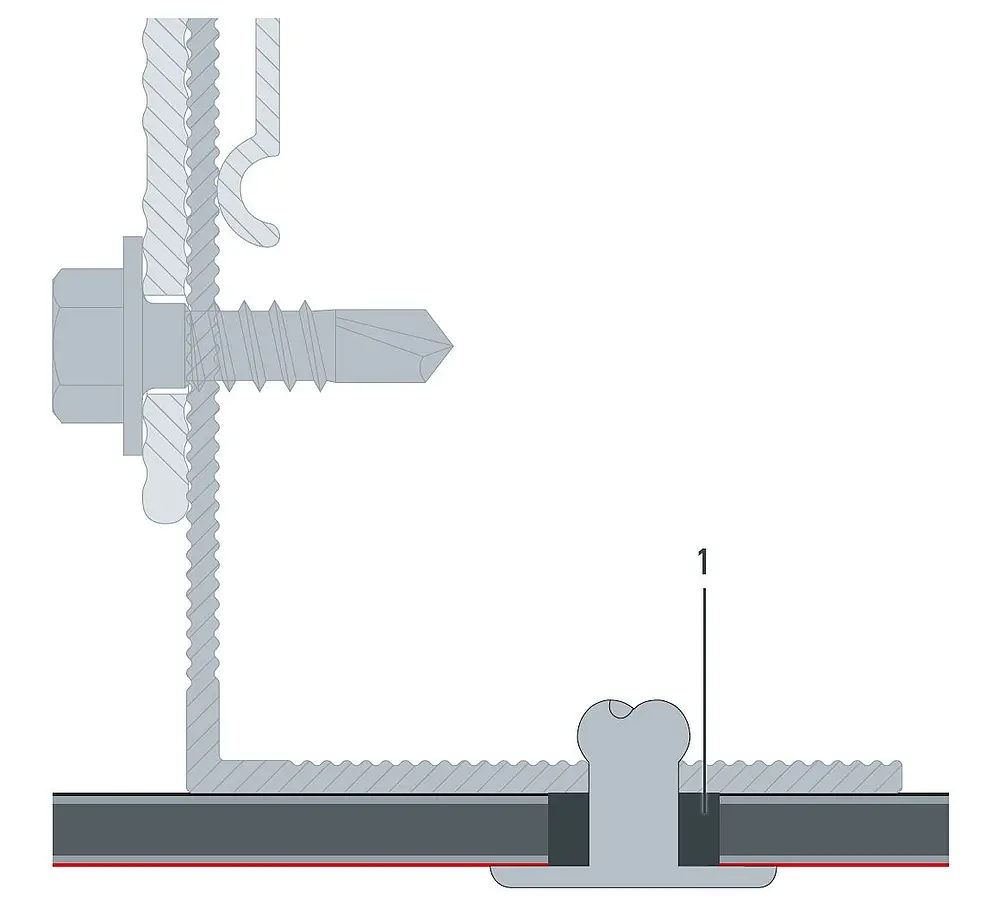

Vast punt

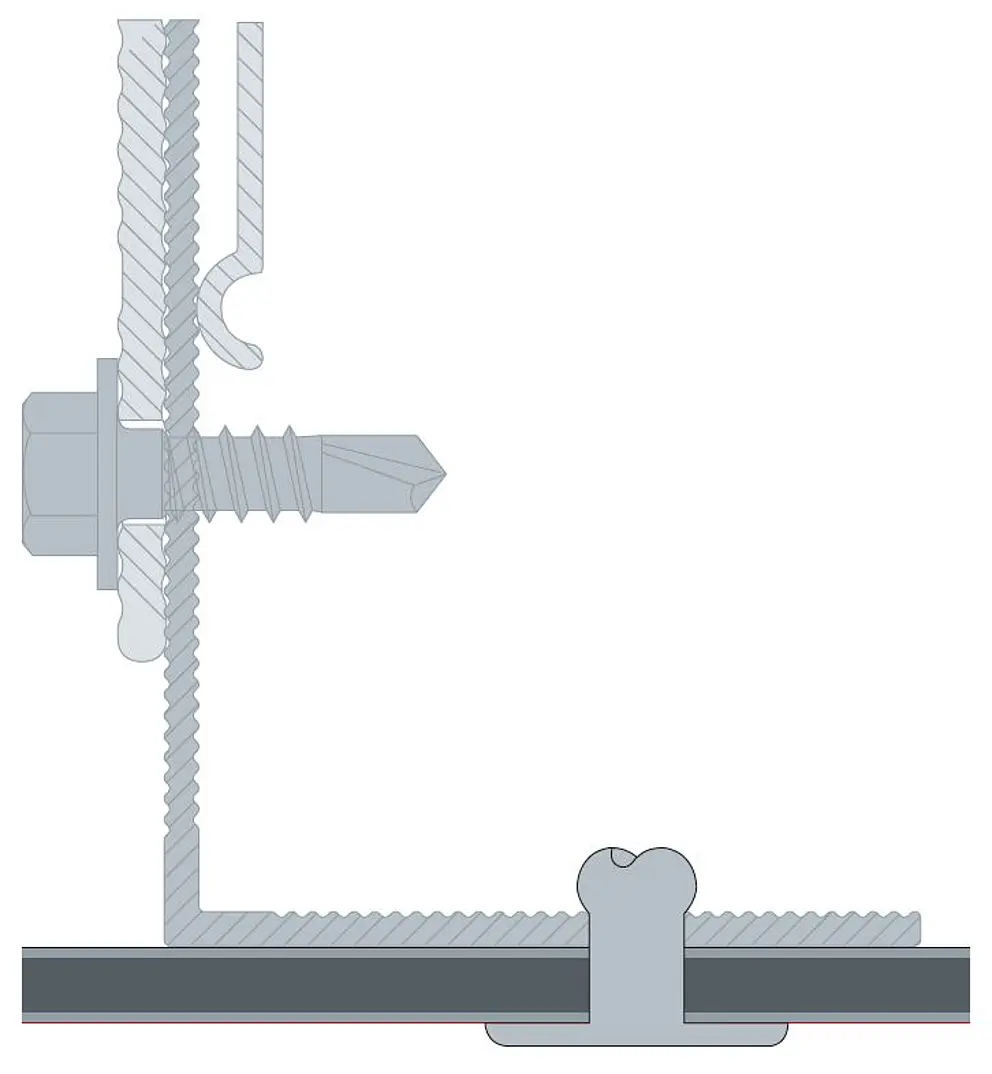

In dit geval is het niet mogelijk de plaat te verplaatsen, omdat de PREFABOND aluminium composietplaat op dit punt stevig met de onderconstructie is verbonden.
Hiervoor worden de platen met een boor van ⌀ 5,1 mm of ⌀ 9,5 mm voorgeboord.
De onderconstructie wordt altijd met een gatmaat van ⌀ 5,1 mm voorgeboord.
1 huls voor vast punt |
Schuifpunt

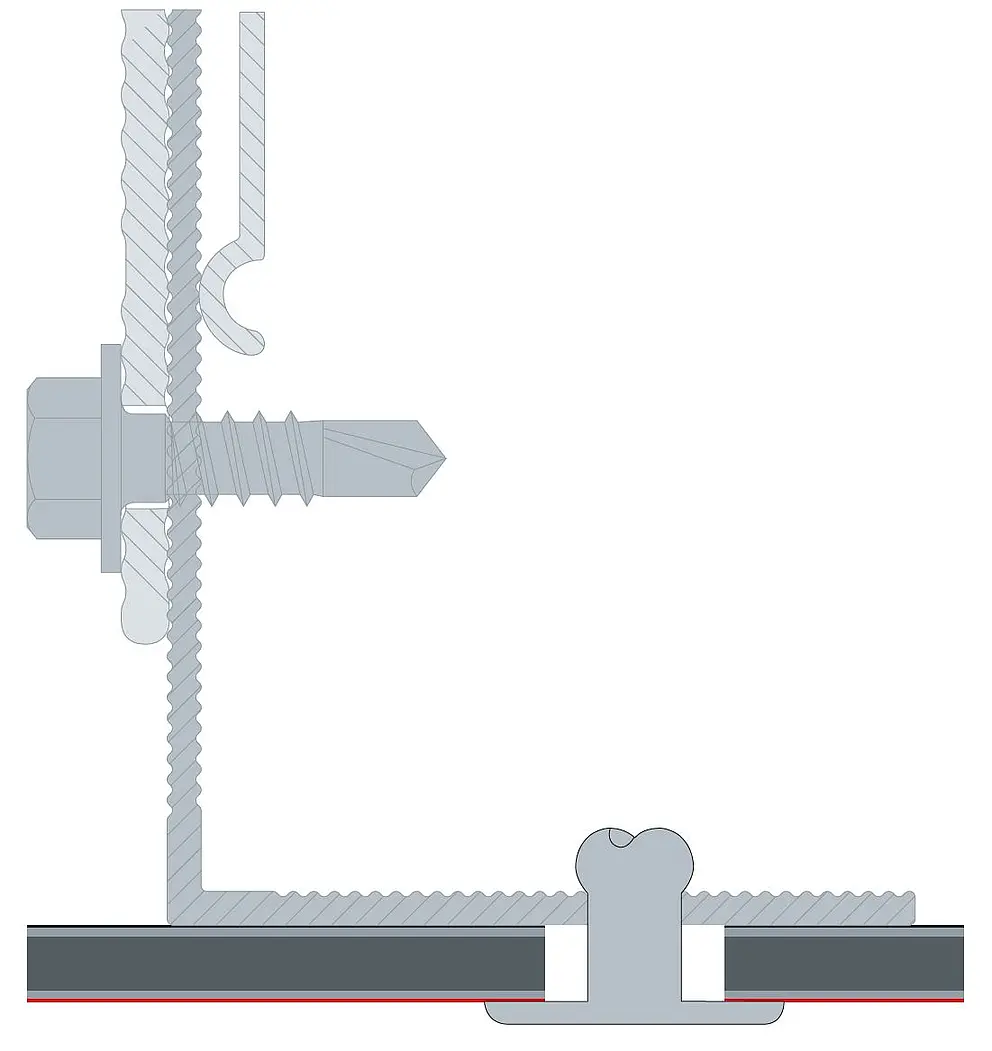

Het boorgat is groter dan de diameter van het bevestigingsmiddel. Alle bevestigingsgaten van de plaat zijn voorgeboord met een boor ⌀ 9,5 mm. De onderconstructie wordt altijd met een gatmaat van ⌀ 5,1 mm voorgeboord. Alleen zo kan een schuifpunt de thermische materiaaluitzetting van het paneel opvangen.

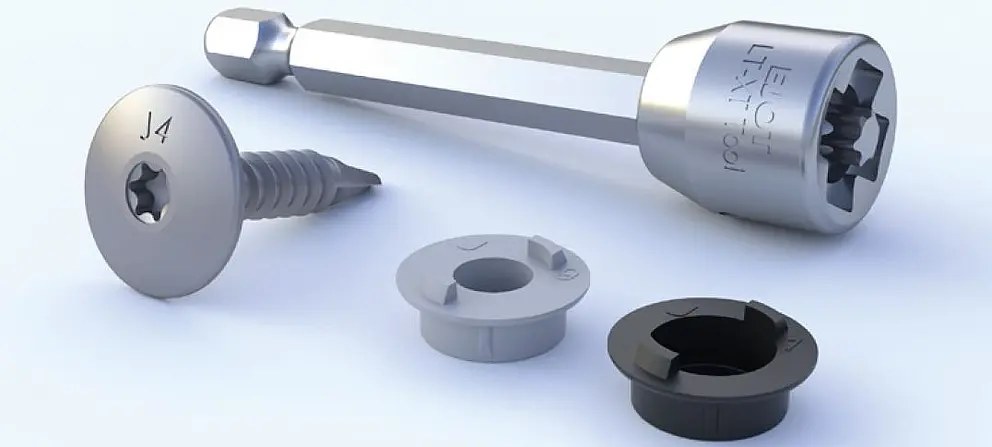

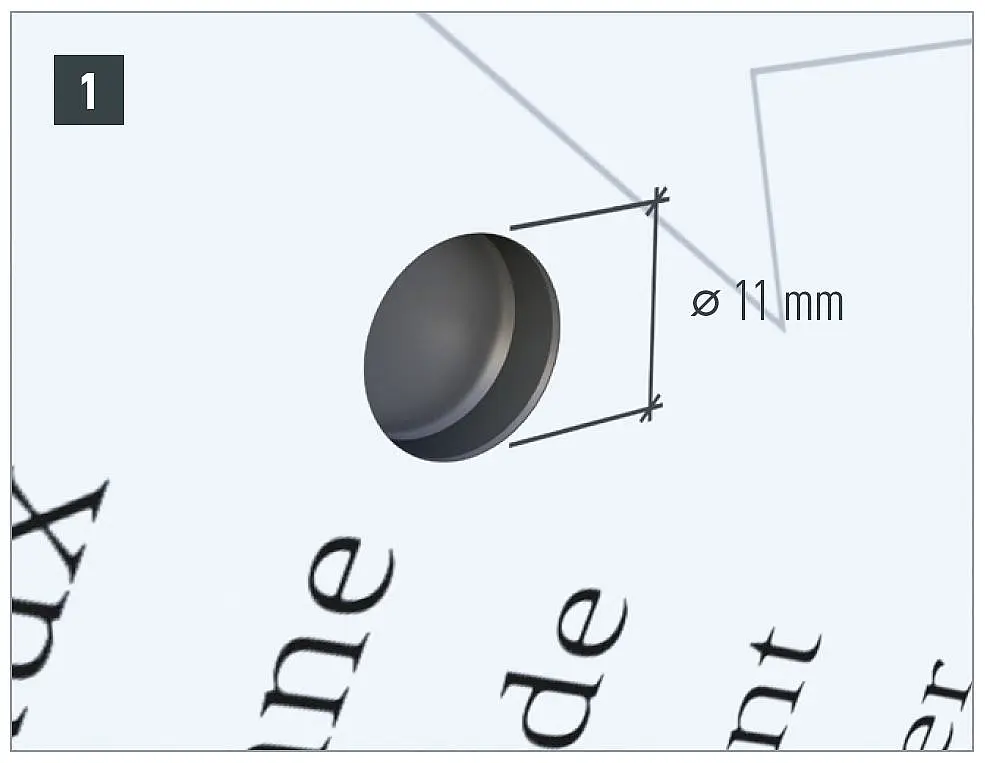

Het geschroefde mechanische bevestigingssysteem bestaat uit een gevelschroef, een speciale bit LT-XT TOOL TX 25 en bijpassende vaste en schuifpunthulzen.

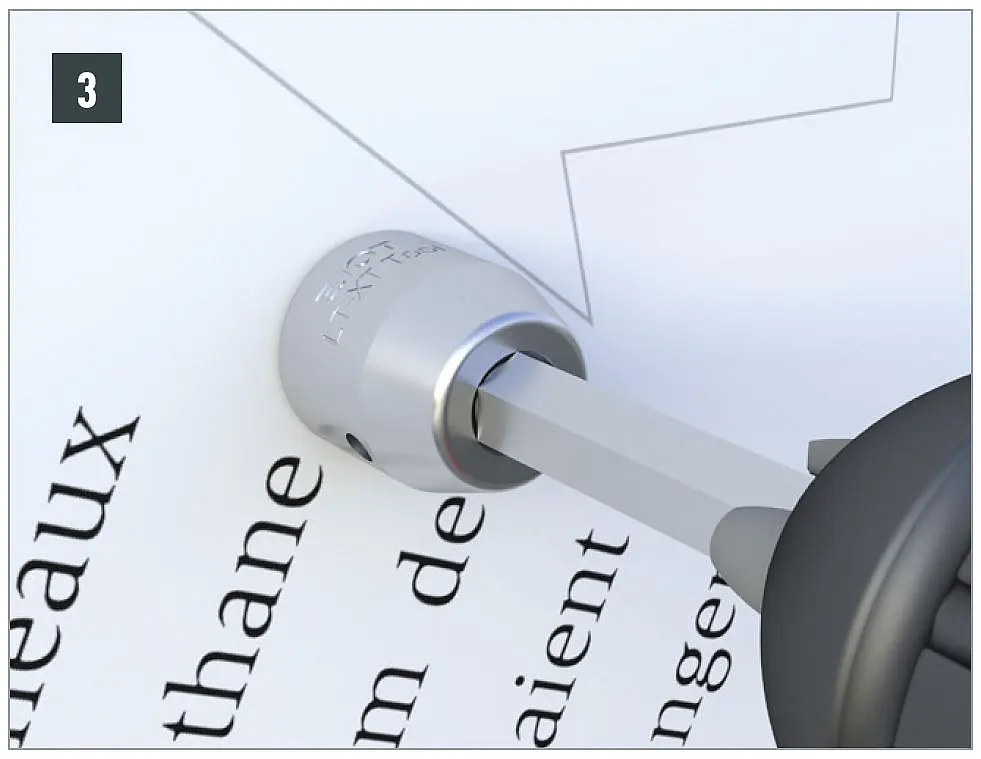

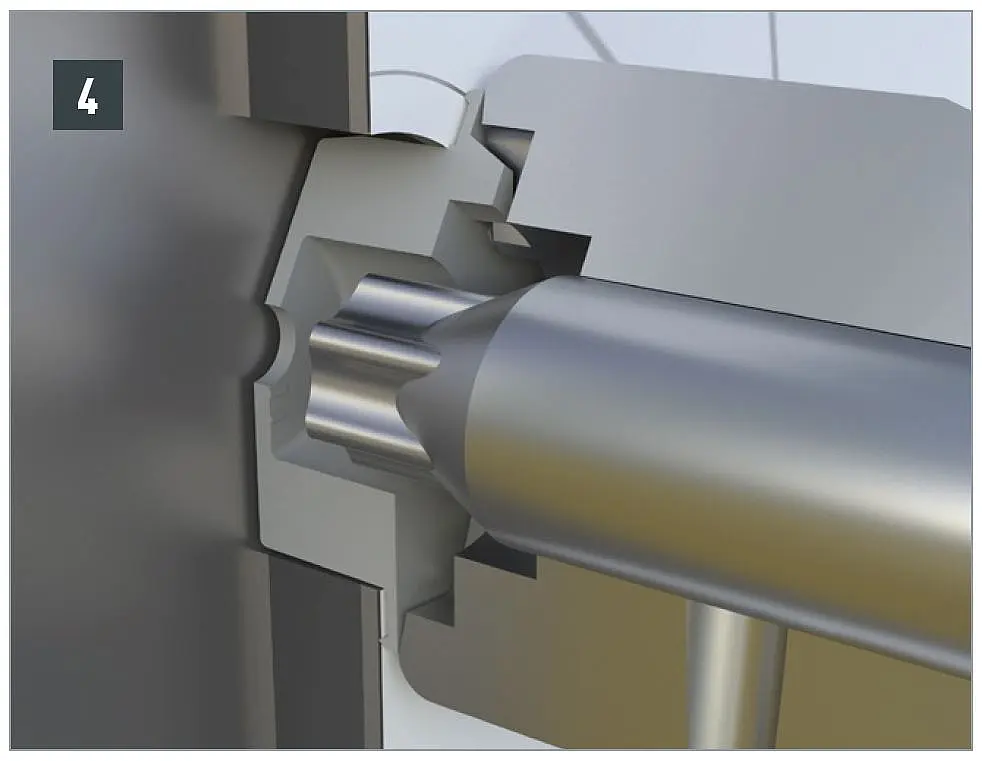

Voor het centrisch boren van de onderconstructie moet de centreerhuls alleen worden gebruikt voor vaste punten en schuifpunten die zijn afgestemd op het bevestigingssysteem.

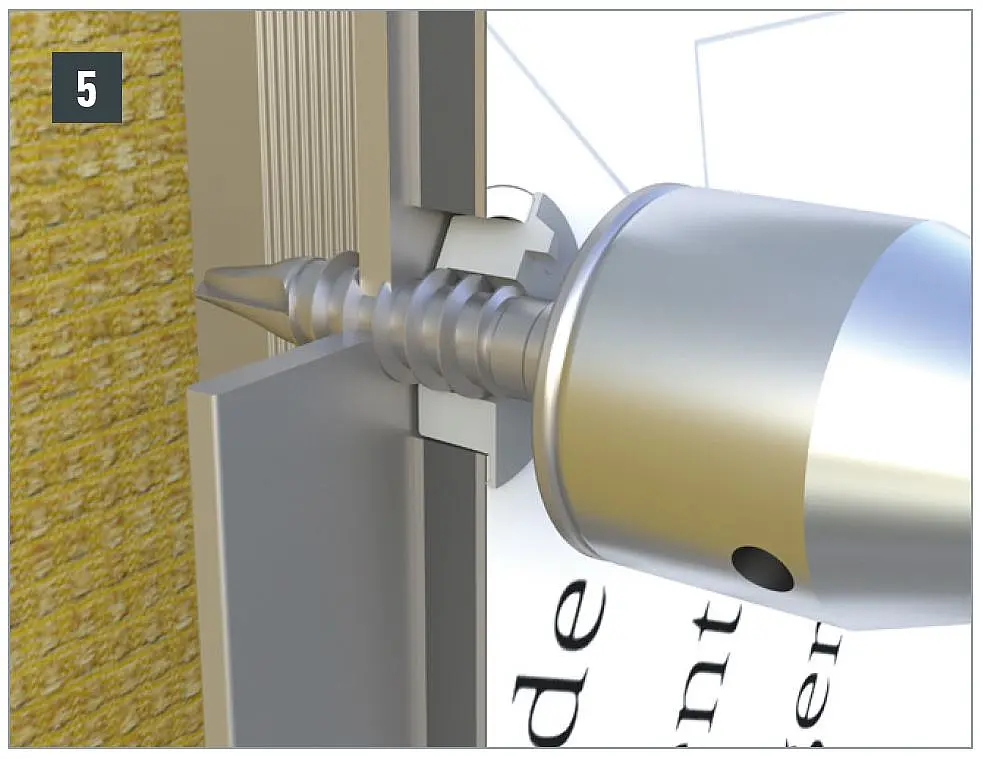

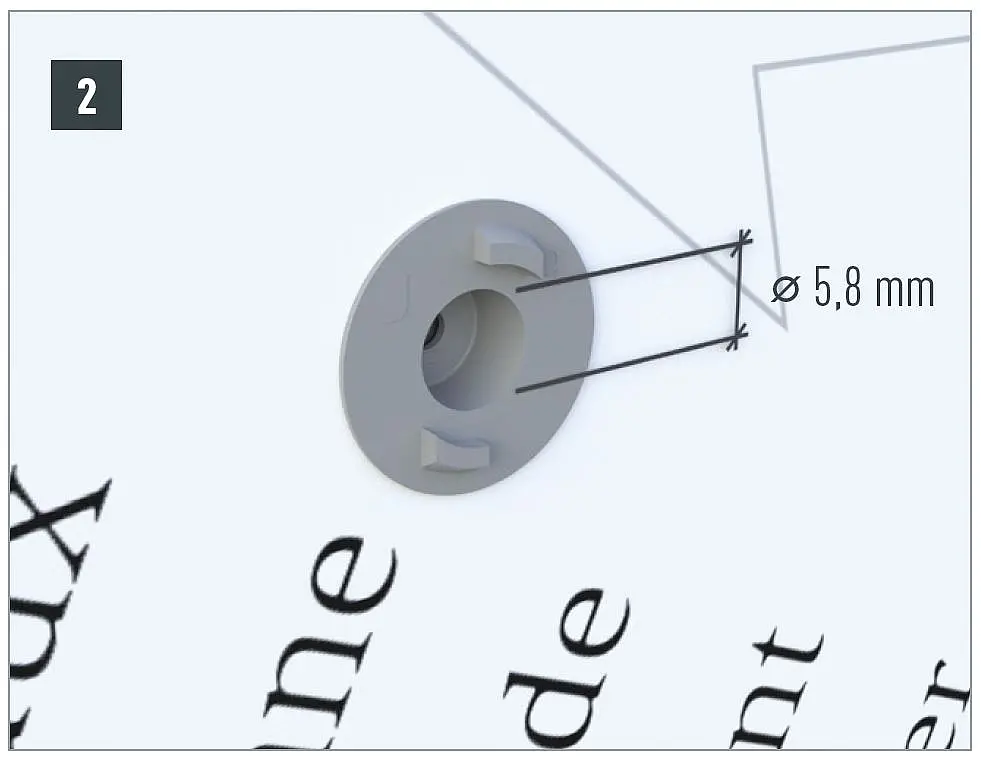

Vast punt

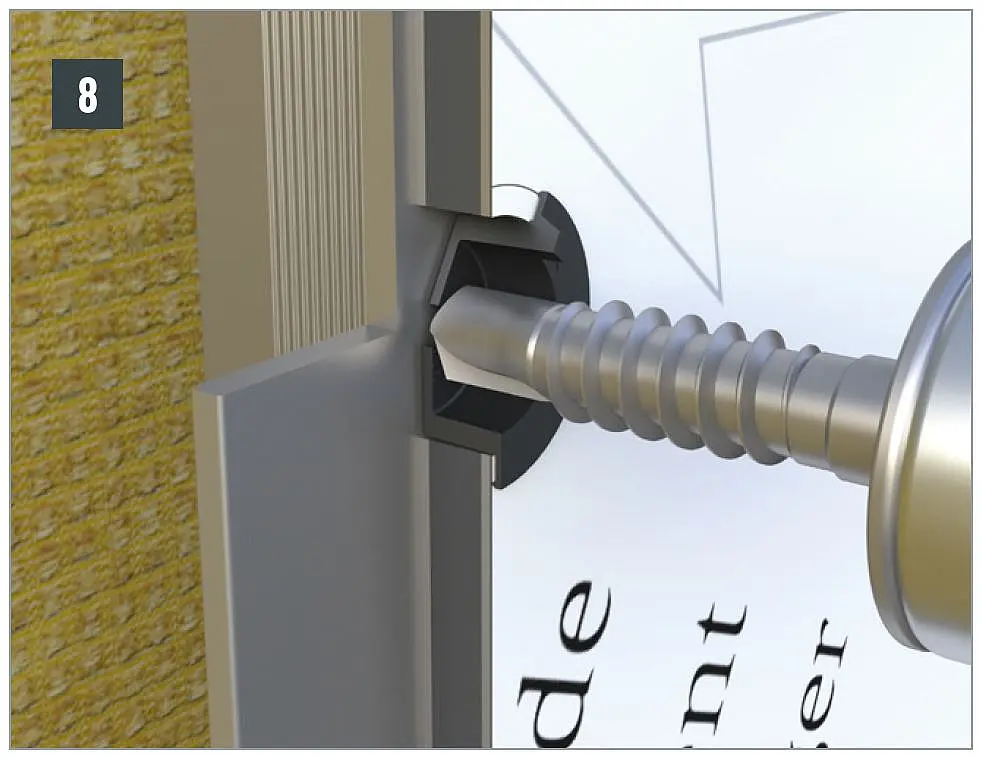

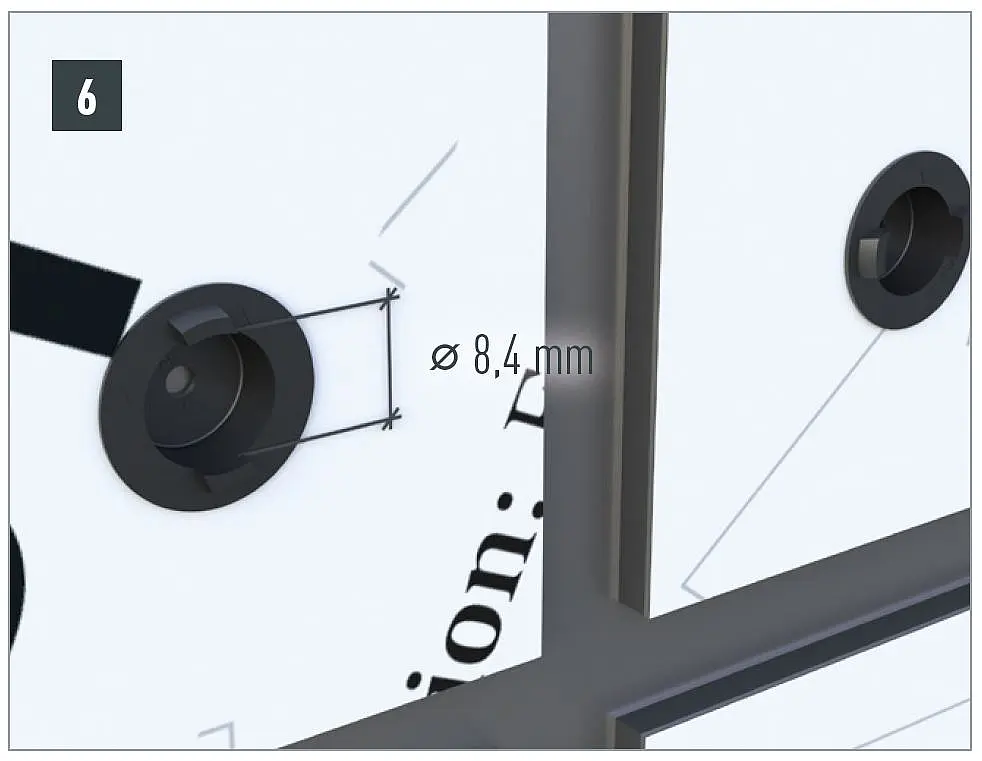

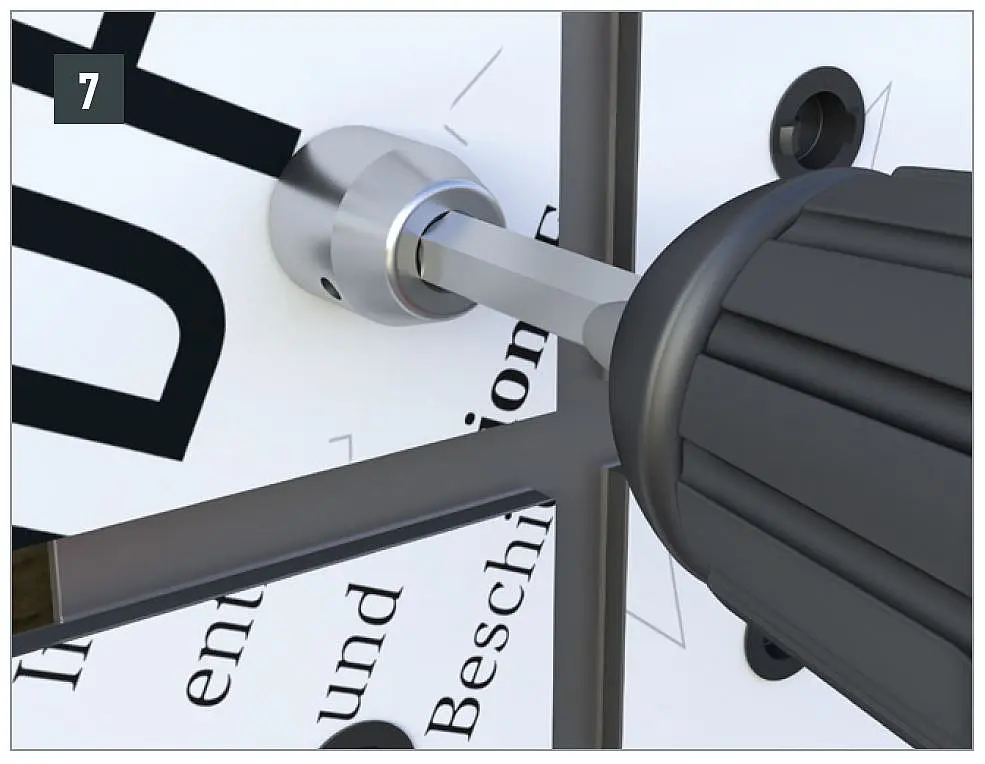

Schuifpunt
Voor het centrisch boren van de onderconstructie uitsluitend de geschikte beugelboorinrichting gebruiken, die het midden van het boorgat van een composietplaat op de houten onderconstructie overbrengt.

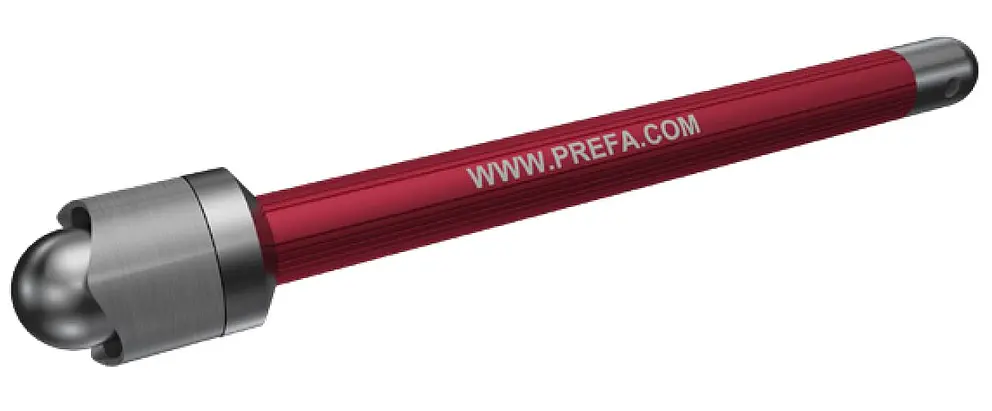

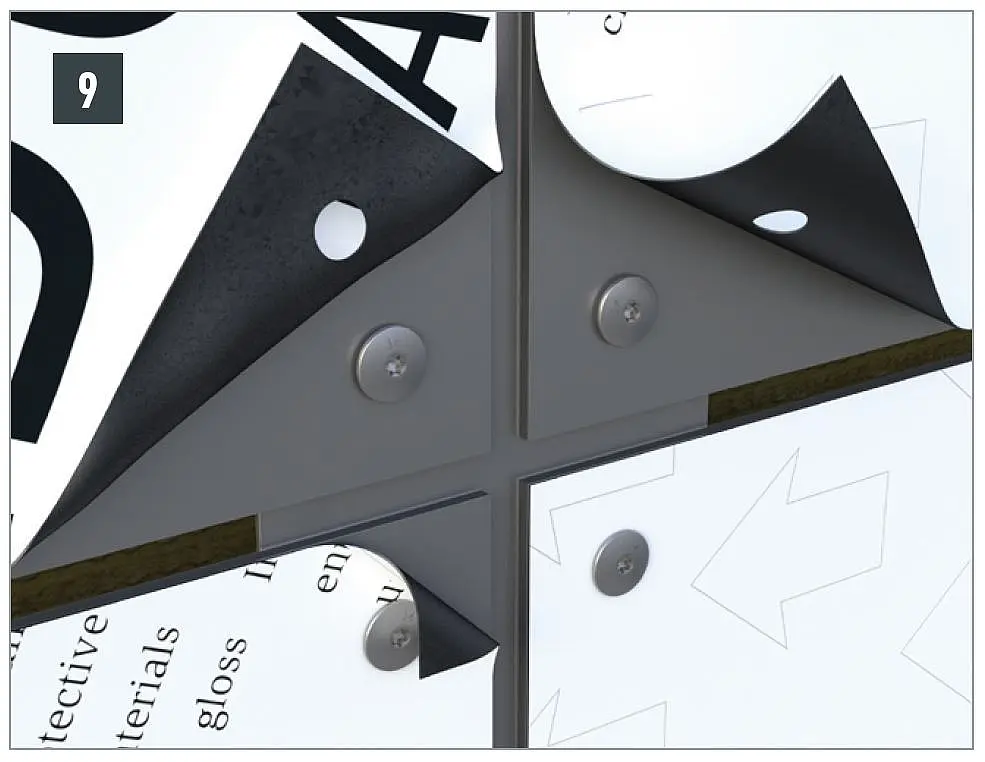

Snij met de PREFA-foliesnijder ⌀ 9,5 mm de beschermfolie rond het boorgat iets in, zodat de beschermfolie na de montage gemakkelijk kan worden verwijderd. Anders kan de folie vast komen te zitten tussen de plaat en de onderkant van de schroefkop, waardoor de folie moeilijk los te trekken is.
De gatmaat van de bevestigingspunten is altijd ⌀ 9,5 mm, ongeacht of het gaat om een vast punt of een schuifpunt. De houten onderconstructie wordt voorgeboord tot ⌀ 3,3 mm met behulp van de ⌀ 9,5 mm beugelvormige boorhulp voor houten onderconstructies om de schroef haaks en centrisch te kunnen indraaien en uitbreken van het kanthout te voorkomen. Druk vervolgens de gevelcentrering-afdichtingsring in elk boorgat, ongeacht of het een vast punt of schuifpunt is.
Opmerking
Om de houten onderconstructie te beveiligen tegen het binnendringen van water, is het belangrijk om alle verticale draagprofielen van een EPDM-afdichtingsband te voorzien. Deze moet aan beide zijden ten minste 5 tot 10 mm buiten het kanthout uitsteken.
Vast punt

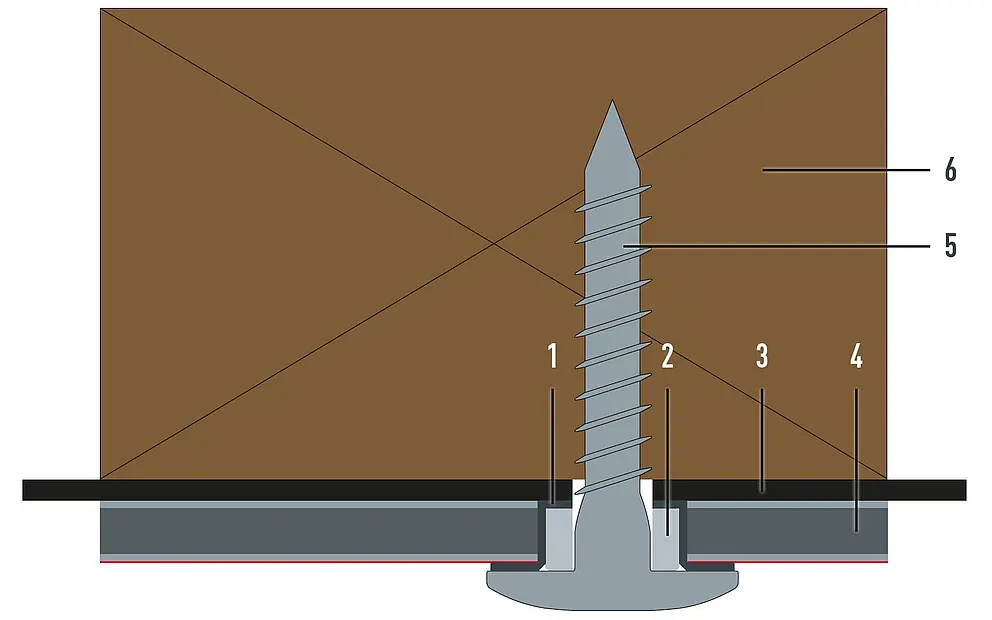

Omdat de PREFABOND aluminium composietplaat op dit punt stevig met de houten onderconstructie is verbonden, voorkomt een vast punt dat de plaat verschuift. Voor een vast punt drukt u de huls voor vast punt ⌀ 8,5 mm tot ⌀ 5,1 mm in het boorgat. Als volgende kan de schroef er worden ingedraaid.
1 Gevelcentreerafdichtring |
4 PREFABOND |
Opmerking
Draai de schroef met een matig draaimoment aan zodat de schroef de plaat voldoende in positie houdt, maar zonder de afdichtingsring van de gevel onder de schroefkop weg te drukken.
Schuifpunt
Bij mechanische bevestiging op een houten onderconstructie is het schuifpunt op dezelfde wijze als het vaste punt uitgevoerd. Het enige verschil is dat er geen huls in de gevelcentreerafdichtring wordt gelegd.

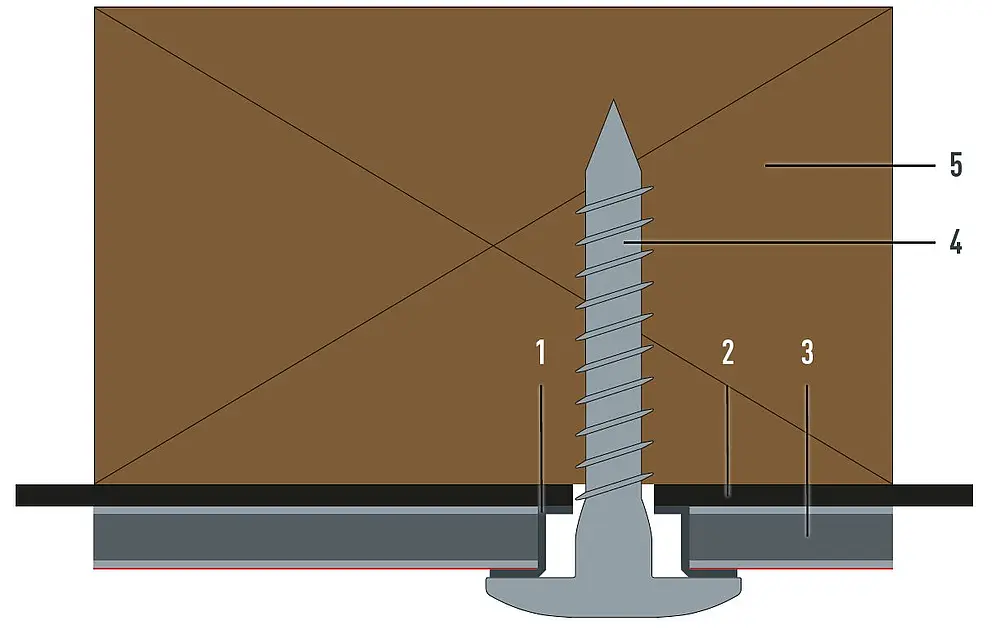

1 Gevelcentreerafdichtring |
4 Gevelschroef |
1 Lijm (lijmrups) |
3 PREFABOND |
Volgende punten moeten bij de onderconstructie in acht worden genomen:
De volgende punten moeten bij het lijmsysteem in acht worden genomen:
De volgende punten moeten bij de PREFABOND aluminium composietplaat in acht worden genomen:

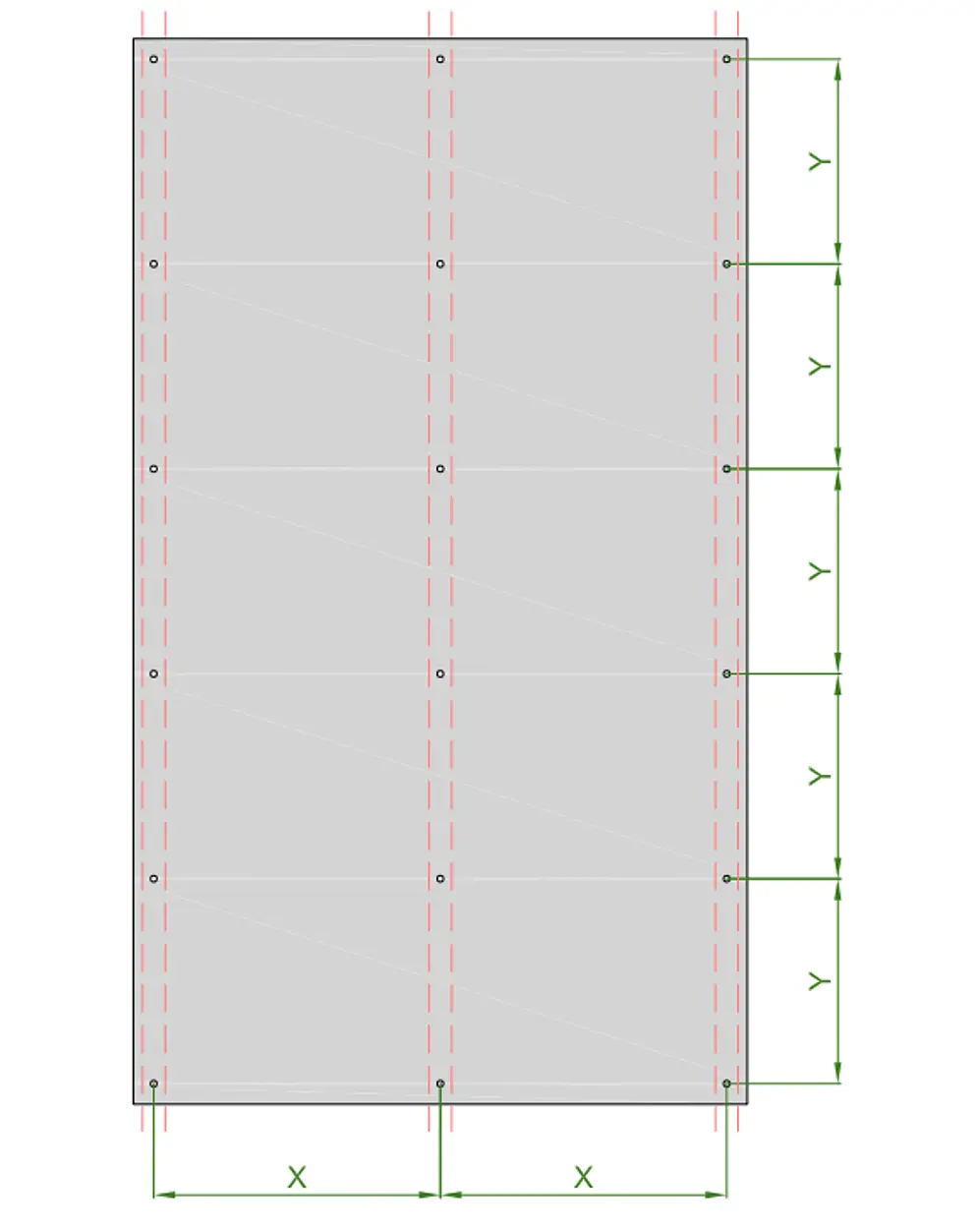

De horizontale afstanden [X] van de verticale draagprofielen vloeien voort uit de statische vereisten. Een individuele, objectgerelateerde planning is noodzakelijk!
Y … (langs het draagprofiel) = max. 500 mm
X … h.o.h.-afstand draagprofielen (mechanische bevestiging) = max. 800 mm
X … h.o.h.-afstand draagprofielen (gelijmde bevestiging) = volgens de specificaties van de lijmfabrikant
PREFA raadt aan om bij mechanische bevestiging voor de onderconstructieafstanden maximaa 800 mm aan te houden. Bij gelijmde bevestiging moeten de onderconstructieafstanden worden aangehouden die de lijmfabrikant voorschrijft. Anders kunnen er, afhankelijk van de kleur, de glansgraad en de lichtinval, golvingen in het optische aanzicht ontstaan.
PREFABOND aluminium composietplaten kunnen mechanisch bevestigd en ook verlijmd worden aan onderzijdes van overhangende volumes. Aanbevolen wordt om de afstand van de bevestigingsrails in een raster van 500 × 500 mm niet te overschrijden.
Opmerking
Als er een te grote afstand gekozen wordt, dan kan de plaat al naar gelang de kleur, glansgraad en lichtinval bol gaan staan.
