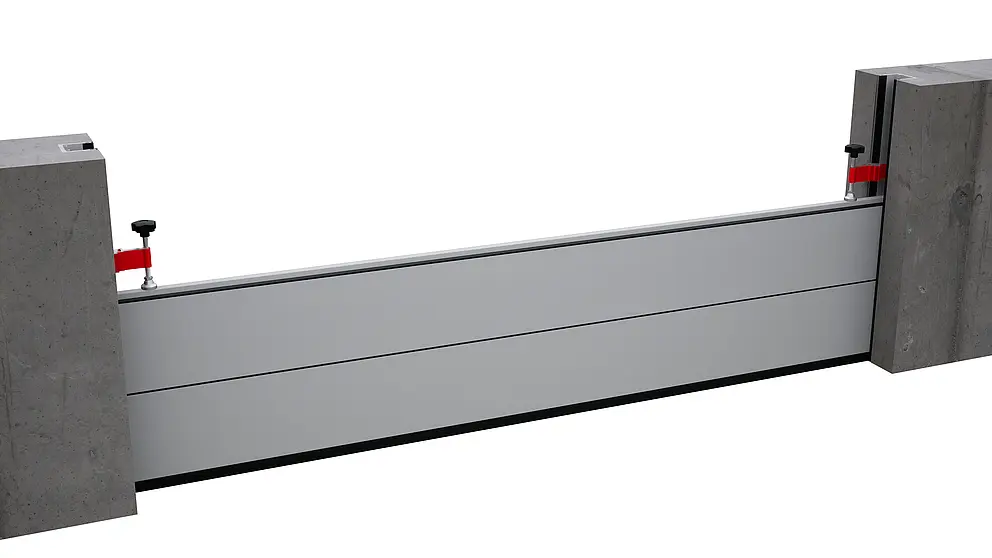

Montagevariant „in de dagkant (vlak)"

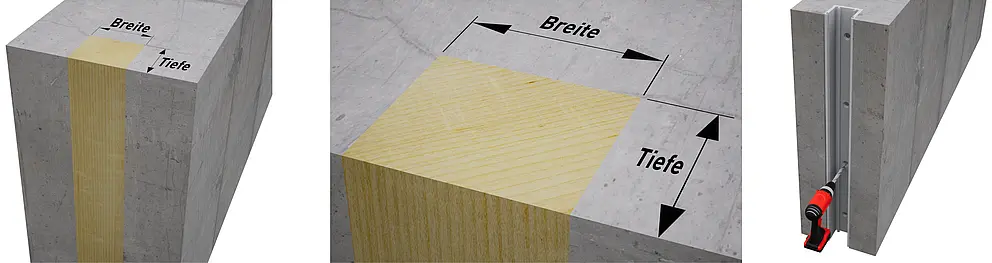

De uitsparing moet worden uitgevoerd met een uitsparing / een placeholder (U-profielmaat +5 mm).
Alle oneffenheden moeten worden geëgaliseerd met een gladstrijklaag van geschikt materiaal.
U-profiel in de uitsparing plaatsen, boorgaten markeren en boren.

Opmerking

De hoogwaterbescherming mag alleen op dragende wandconstructies worden gemonteerd!

Twee rupsen van waterdichte en permanent elastische dichtmassa op de achterzijde van het U-profiel aanbrengen.
Bij direct contact met beton wordt een beschermende coating op de achterzijde van het U-profiel aanbevolen.
Rups uit dichtmassa aan de onderzijde van het basisprofiel aanbrengen.
Let er bij het inschroeven van het U-profiel in de M8/M10 verzonken boorgaten op dat de schroefkoppen vlak afsluiten.

Voorzichtig!

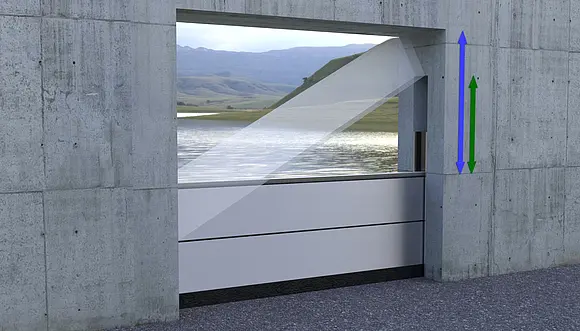

Bij de montagesituatie „in de dagkant (vlak)” en bovenaan afgesloten metselwerk moet een vrije ruimte voor het inrijgen van de dambalken worden voorzien!

Opmerking!

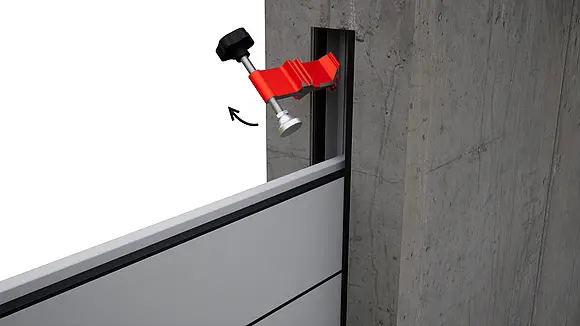

Voor deze montagesituatie is ook een fixeerstuk verkrijgbaar voor het zijdelings indraaien!
