Sjabloon voor de positionering van de bodemhuls bij Vario ronde profielen

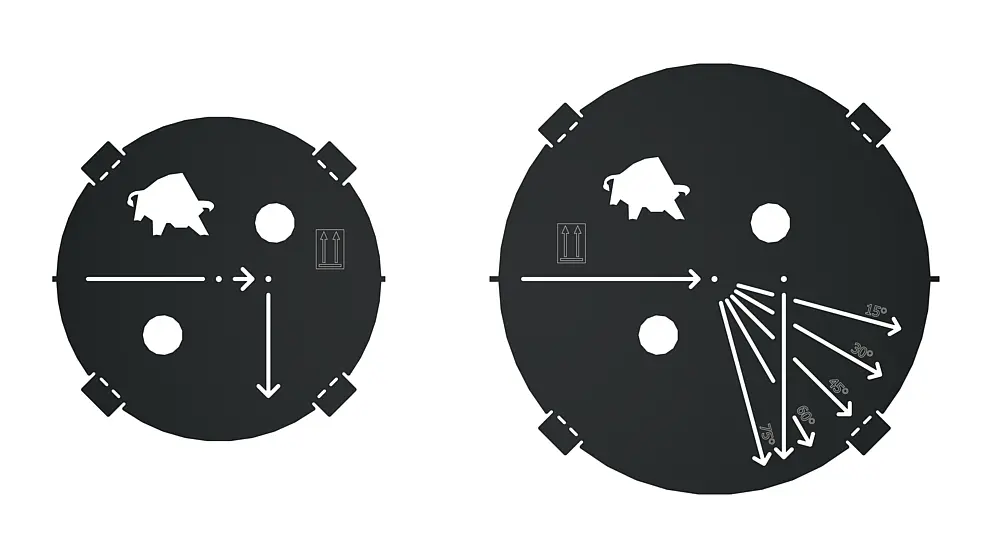

Sjabloon „klein" & Sjabloon „groot"
Voor het positioneren en uitlijnen van de kleine respectievelijk grote bodemhuls raadt PREFA het gebruik van de bijbehorende sjabloon aan, waarop ook alle hoekvarianten zijn gegraveerd.

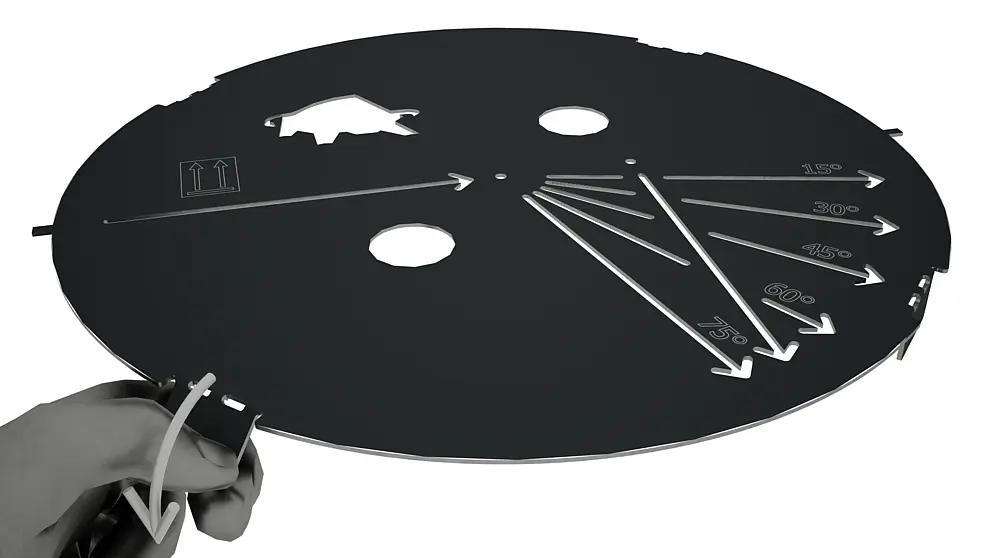

Omzetten van de draaglippen
Opdat het sjabloon boven flush aansluit, worden de vier draaglippen vóór gebruik „met de hand" 90° naar beneden gebogen.

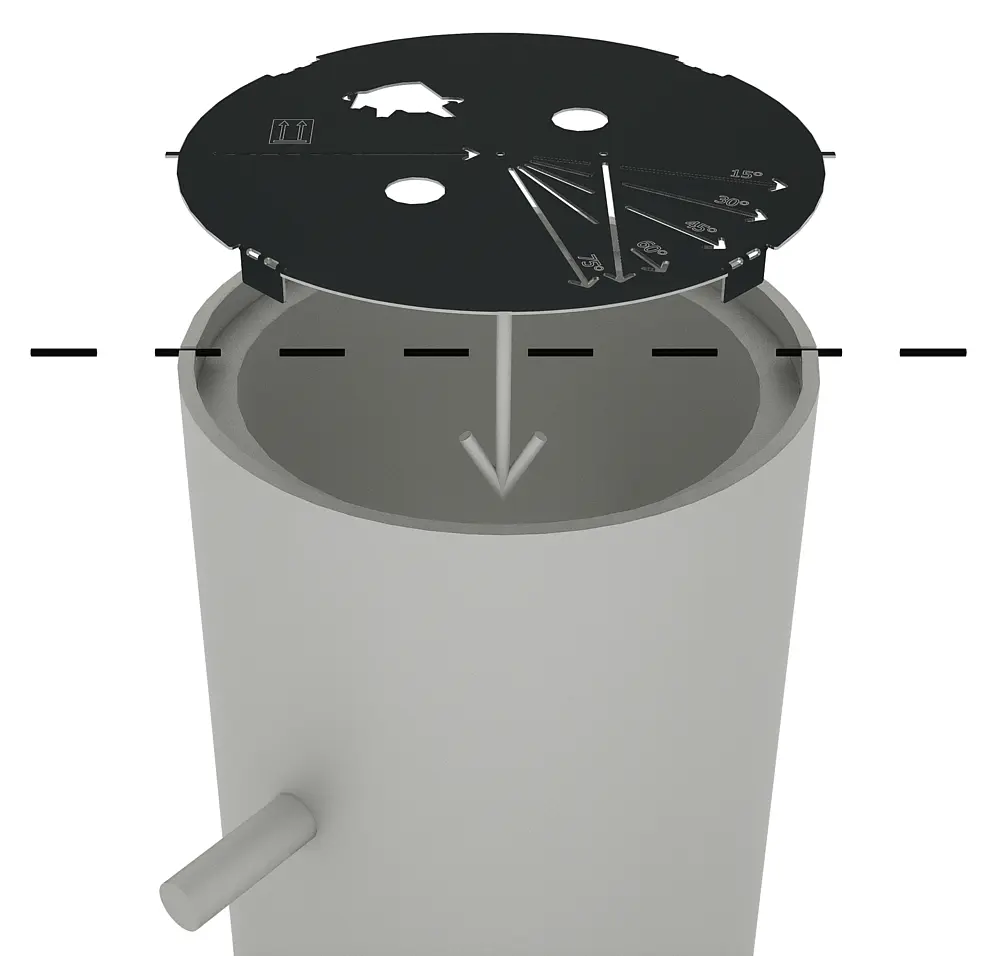

Plaatsen van het sjabloon
Nu kan het gewenste sjabloon in de bodemhuls worden geplaatst. Als erop wordt gelet dat ook de twee „centreernokjes" perfect in de groef van de bodemhuls grijpen, mag ervan worden uitgegaan dat het sjabloon correct is geplaatst.

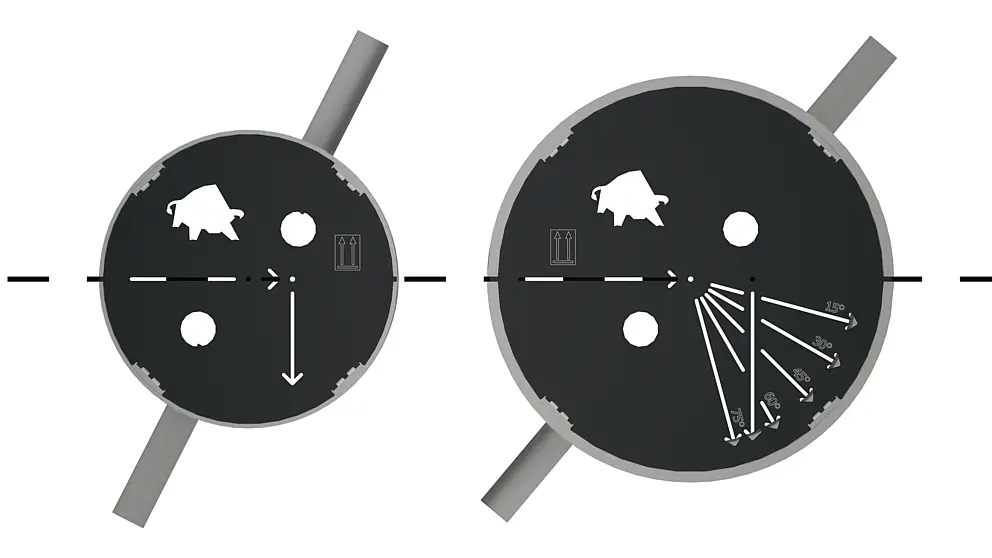

Bovenaanzicht van het correct geplaatste sjabloon
Na succesvolle hantering van de gewenste sjabloon kan de bodemhuls nu haaks fijn worden afgesteld en uitgelijnd.
