De onderconstructie vormt de statische verbinding tussen de dragende ondergrond en de gevelbekleding. Als materialen voor de onderconstructie zijn metaal en hout of een combinatie van beide beschikbaar. In principe moet voor elke onderconstructie de statische bewijsvoering worden gevoerd, zowel bij nieuwbouw als bij gevelrenovatie.
De bouwfysische eisen dienen in acht te worden genomen. De verankering van de onderconstructie is afhankelijk van de verschillende ondergronden en de optredende belastingen, alsook van de brandveiligheidseisen. Controleer zowel bij nieuwbouw als renovatie het functioneren en de maatvoering van de onderconstructie alsmede de te gebruiken bevestigingsmiddelen afhankelijk van het materiaal van de onderconstructie.
Het stabiliteitsbewijs omvat in de regel zowel de onderconstructie inclusief verankerings- en verbindingsmiddelen alsook de bekleding met zijn bevestigingsmiddelen.
De weergegeven bevestigingen vertegenwoordigen de basisbevestiging van de betreffende producten. Als er kans is op meer windbelasting, kan het per project nodig zijn om het aantal bevestigingen te vergroten.
Informeer het timmerbedrijf over de afstanden van de onderconstructie voordat zij met de werkzaamheden beginnen en controleer of deze correct zijn. PREFA klein formaat moet als gevelbekleding op een volledig beschot van hout resp. afhankelijk van de brandveiligheidseisen op metalen trapeziumprofielen worden gemonteerd.
De ondergrond moet worden uitgevoerd volgens de geldende normen en aangepast aan de lokale omstandigheden.
Aanbeveling volledig beschot:
Aanbeveling houtvezelplaat (volgens EN 14964):
Platen op houtbasis
Als er voor PREFA-gevelbedekkingen platen op houtbasis als ondergrond voor de montage worden gebruikt, dient de dikte, de bevestiging aan het houtmateriaal en het beoogde gebruik als ondergrond van voorgehangen geventileerde gevels te worden afgestemd met de fabrikant of verkoper van de platen op houtbasis.
Opmerking
PREFA raadt het gebruik van OSB-platen als onderconstructie voor metalen dakbedekkingen met of zonder scheidingslaag af.

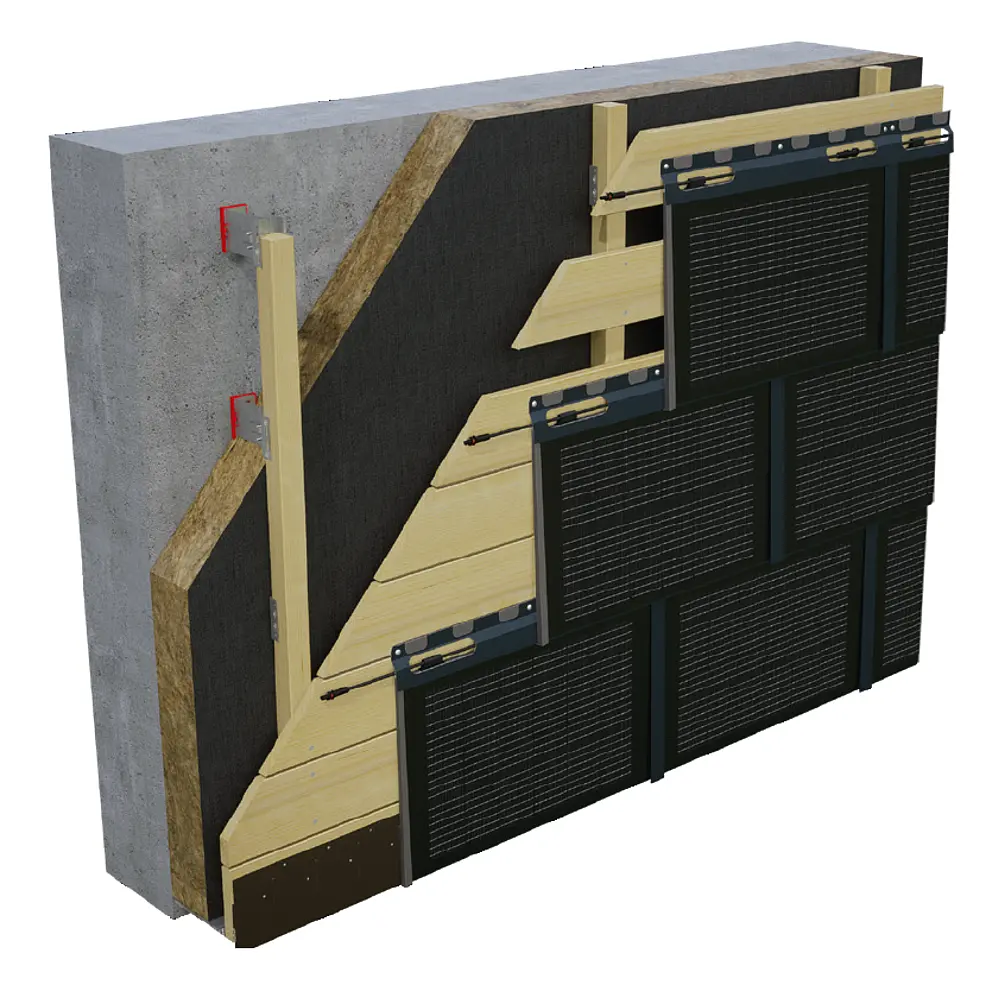

De solar-dakpan op de gevel kan ook worden gemonteerd op een gedeeltelijke bebording (min. 24 mm). Let er bij de montage van een gedeeltelijke bebording op dat zich onder de bevestigingsstrip steeds een plank bevindt en dat de afstand tussen de smetlijnen van 420 mm wordt aangehouden.
De kabeldoorvoer moet zo uitgevoerd worden dat er geen bouwfysische of statische beperkingen ontstaan. Bovendien moet er langs de bedrading voor gezorgd worden dat een eventuele brand doeltreffend ingeperkt wordt. Er moet aan de nationale normen en richtlijnen voldaan worden. Het aantal kabeldoorvoeren hangt af van de hoeveelheid stringleidingen.

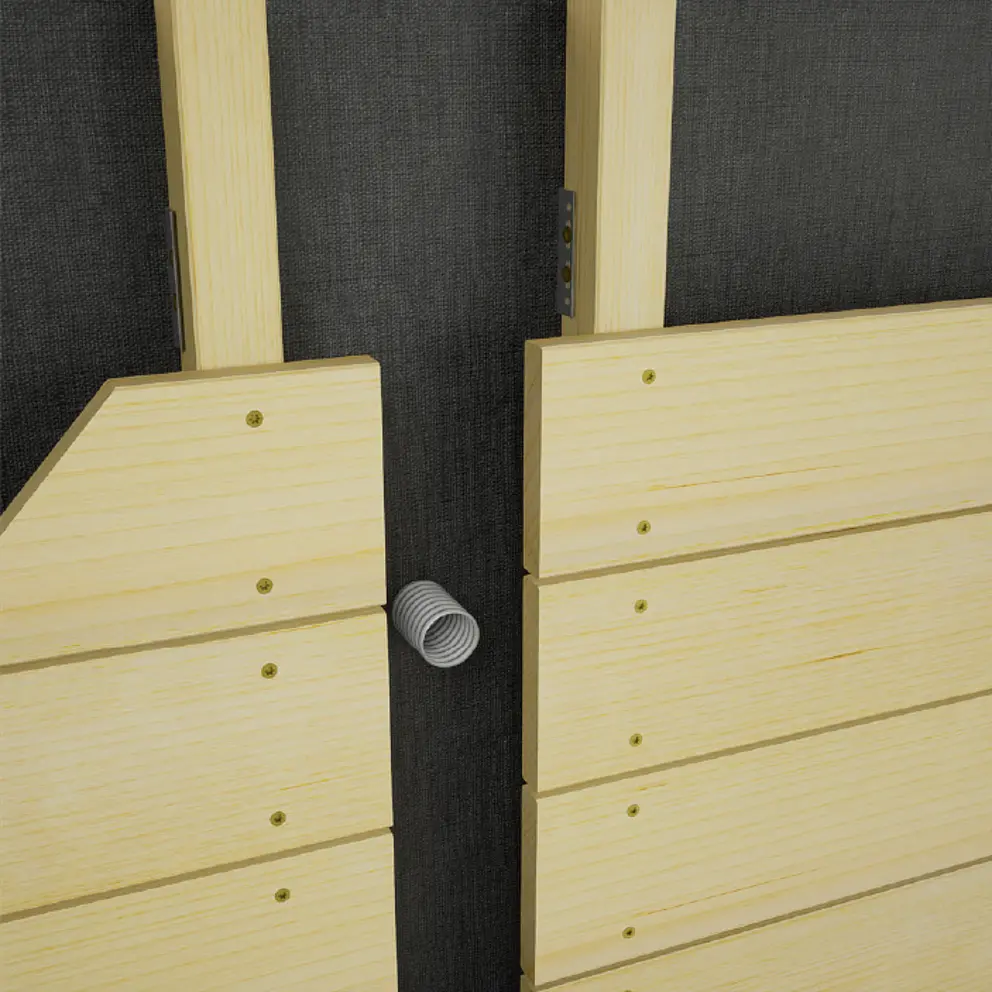

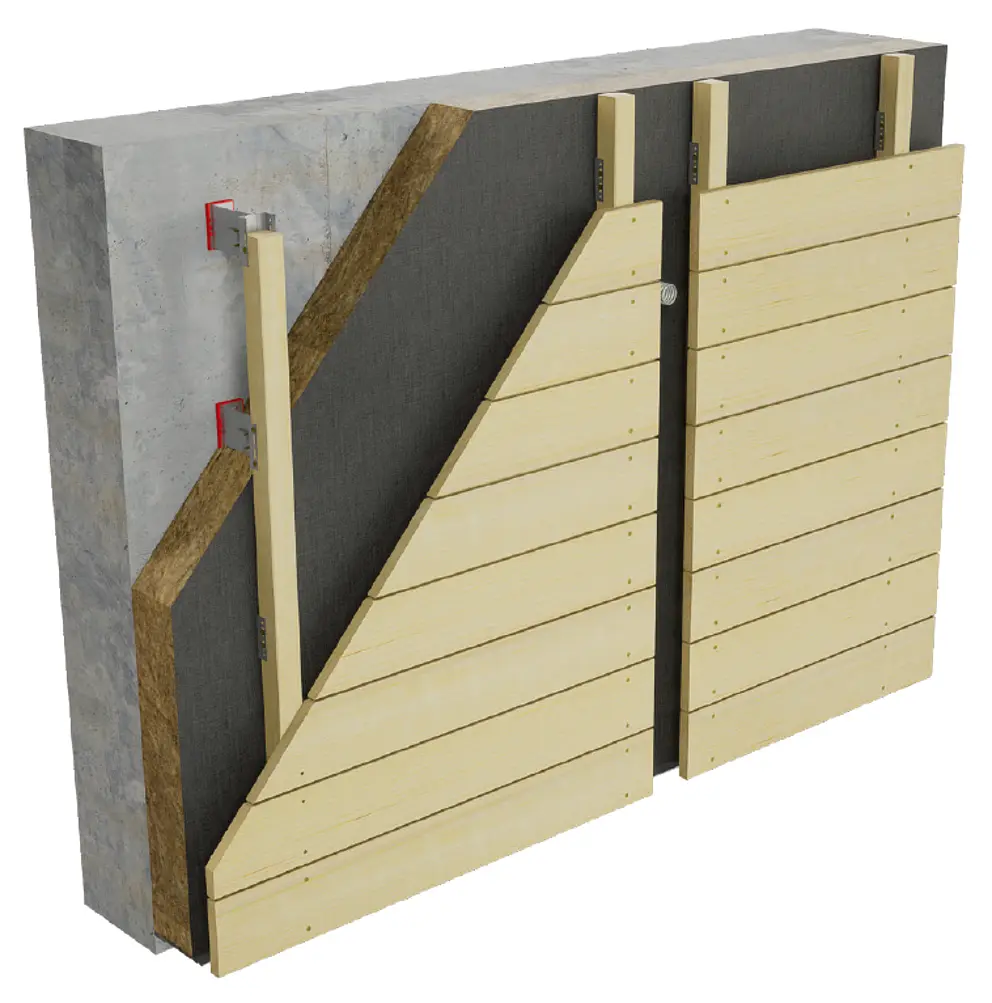

De kabelgoot uit aanvullend bandmateriaal moet in de buurt van de wanddoorvoer geplaatst worden. Daarbij moet erop gelet worden dat er in dat gedeelte een voldoende grote uitsparing in de houten bekisting gelaten wordt om de kabelgoot nauwkeurig en vlak in de wand te plaatsen.

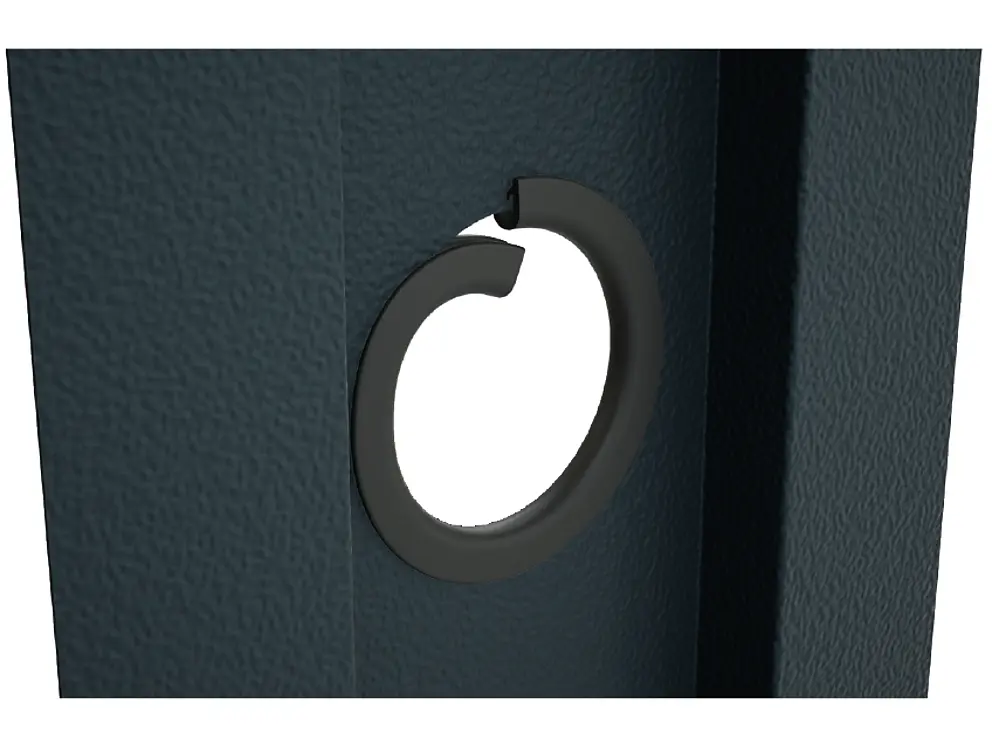

De hoekbescherming die meegeleverd wordt met de solar-dakpannen moet geplaatst worden in de met een klokboor gemaakte opening van de kabelgoot. Hij beschermt de kabel tegen schade aan de open plaatstalen rand. Door de hoekbescherming te plaatsen wordt een veilige plaatsing van de kabels gegarandeerd en wordt verhinderd dat de kabels bij beweging of trillingen beschadigd worden.
Omwille van de lengte van de meegeleverde randbescherming ontstaat een gatdiameter van 50 mm.
Montage van de geprefabriceerde kabelgoot in de houten bekisting. Het is belangrijk dat de wanddoorvoer gecentreerd achter de opening van de kabelgoot ligt.

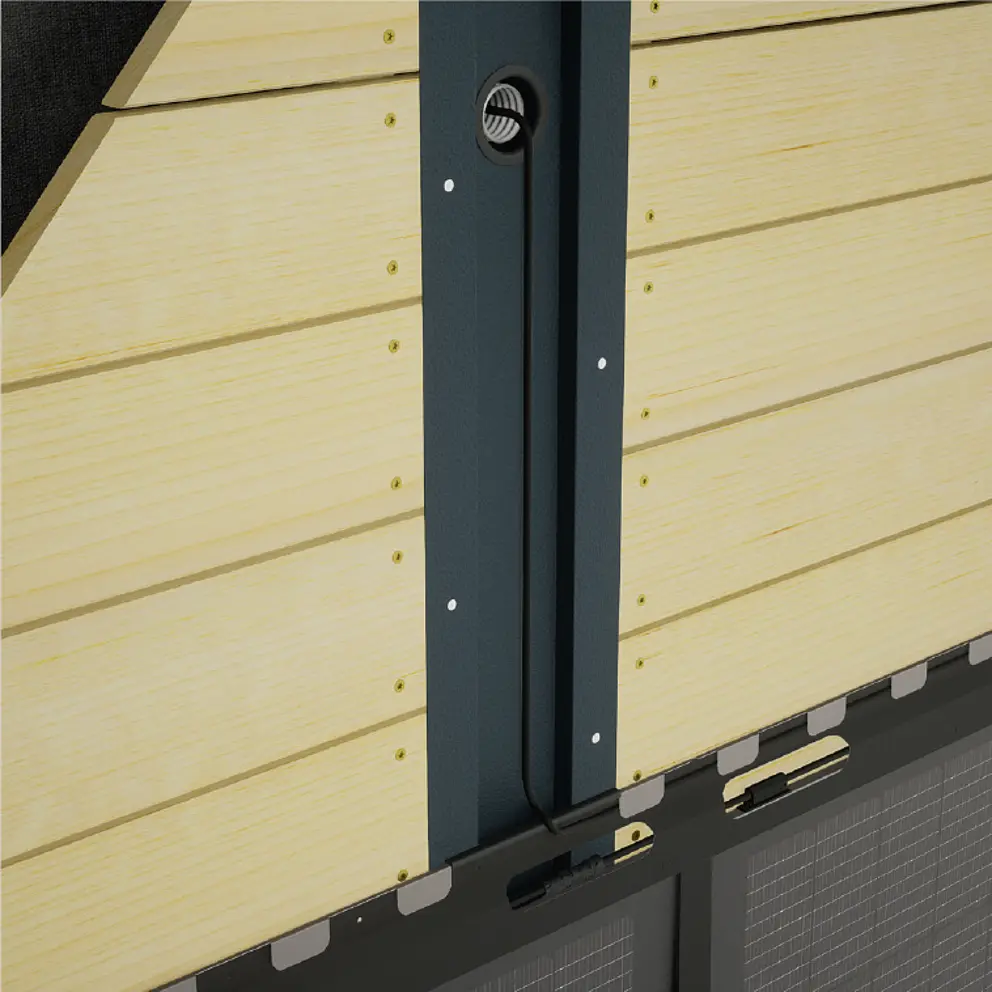

Plaatsen van de ingaande stringleiding in de kabelgoot

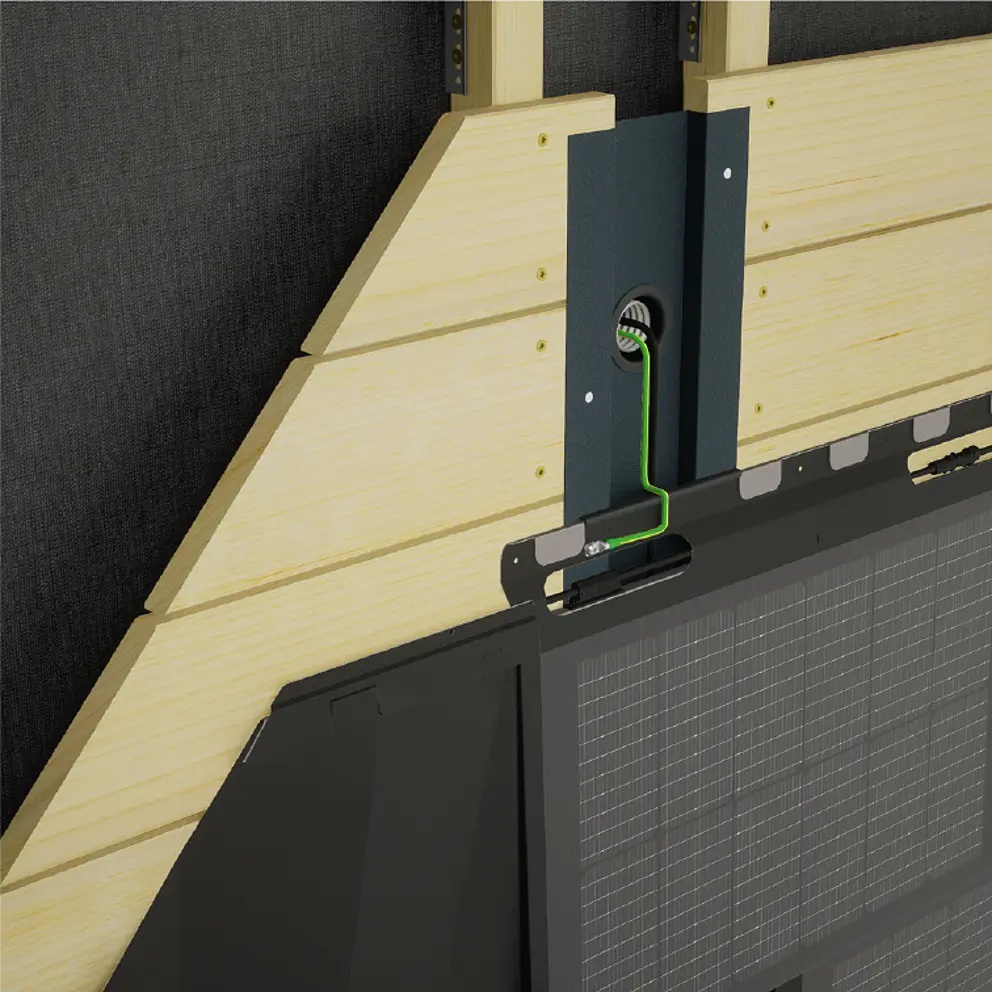

Plaatsen van de uitgaande stringleiding en montage van de aardleiding op de solar-dakpan met de meegeleverde bevestiging
